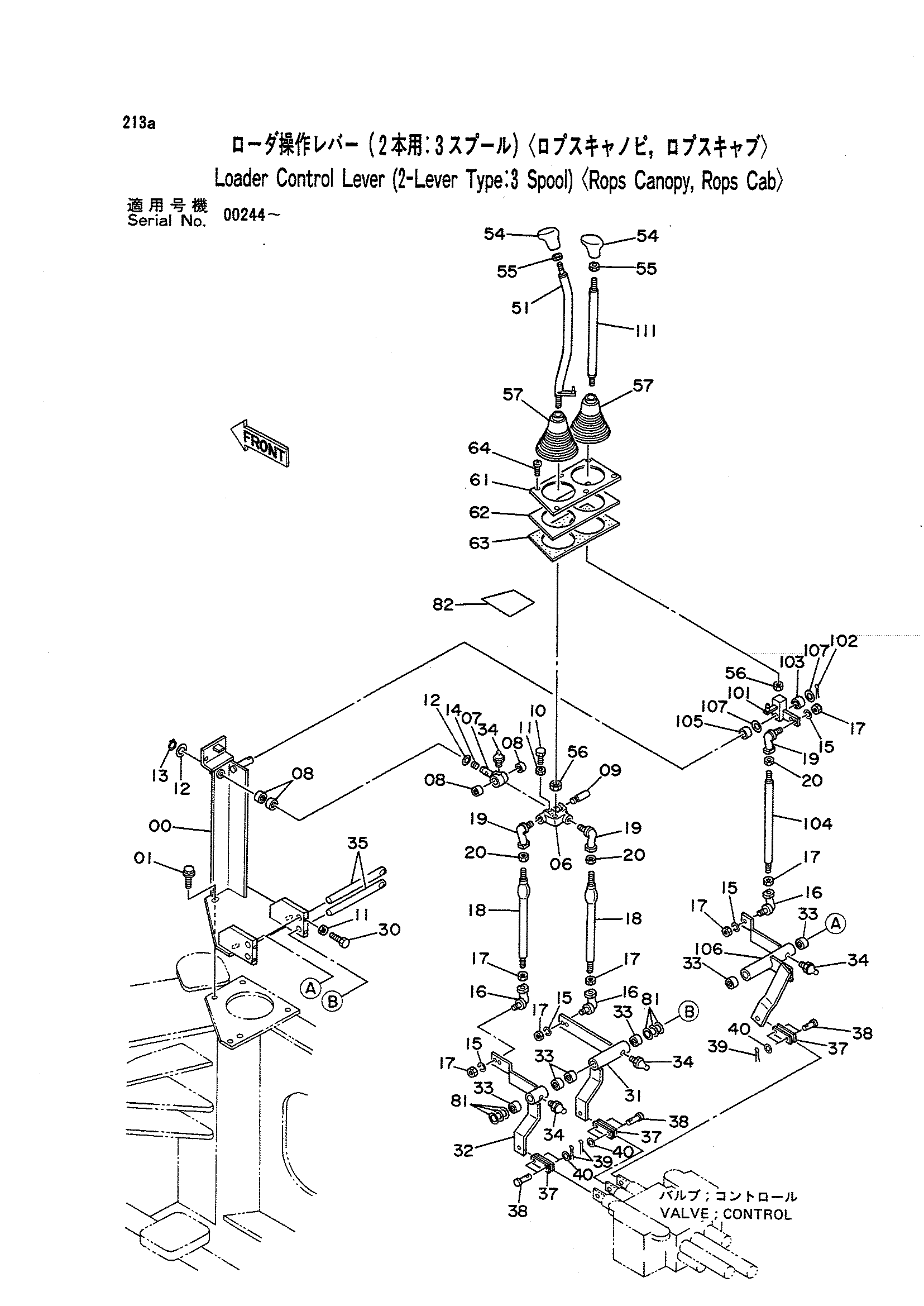

Погрузчик рычаг управления (2-рычаг тип: 3 золотник) <ROPS навес, ROPS C — HITACHI LX80

Заводская схема «Погрузчик рычаг управления (2-рычаг тип: 3 золотник) <ROPS навес, ROPS C» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7023105	Стойка	1
01	J011225	Болт с шайбой	4
06	3039108	Бобышка	1
07	3025206	Палец	1
08	4063694	Игольчатый подшипник	4
09	4086444	Палец	1
10	J900822	Болт	1
11	M500807	Гайка	5
12	A590116	Плоская шайба	2
13	991339	Стопорное кольцо	1
14	94-2010	Пробка	1
15	A590910	Пружинная шайба	4
16	4056019	Шарнир	3
17	J952010	Гайка	7
18	4254711	Шток	3
19	4130631	Шарнир	3
20	J957010	Гайка L	3
30	J900830	Болт	4
31	9729169	Рычаг	1
32	8040529	Рычаг	1
33	4063692	Игольчатый подшипник	6
34	J75581	Пресс-маслёнка	4
35	4255937	Вал	2
37	9732759	Тяга	3
38	4044928	Палец	6
39	A762013	Шплинт	6
40	A590108	Плоская шайба	6
51	8043396	Шток	1
54	4196693	Рукоятка	2
55	4201107	Гайка	2
56	J950016	Гайка	2
57	2026485	Защитный чехол	2
61	4207016	Крышка	1
62	4213042	Пластина	1
63	4213041	Пластина резиновый	1
64	J650620	Винт	6
81	4081592	Регулировочная шайба	6
82	3044311	Информационная табличка	1
101	9731339	Рычаг	1
102	A764036	Шплинт	1
103	4013576	Игольчатый подшипник	1
104	4257587	Шток	1
105	4143788	Проставка	1
106	8040530	Рычаг	1
107	A590120	Плоская шайба	2
111	9731650	Шток	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
