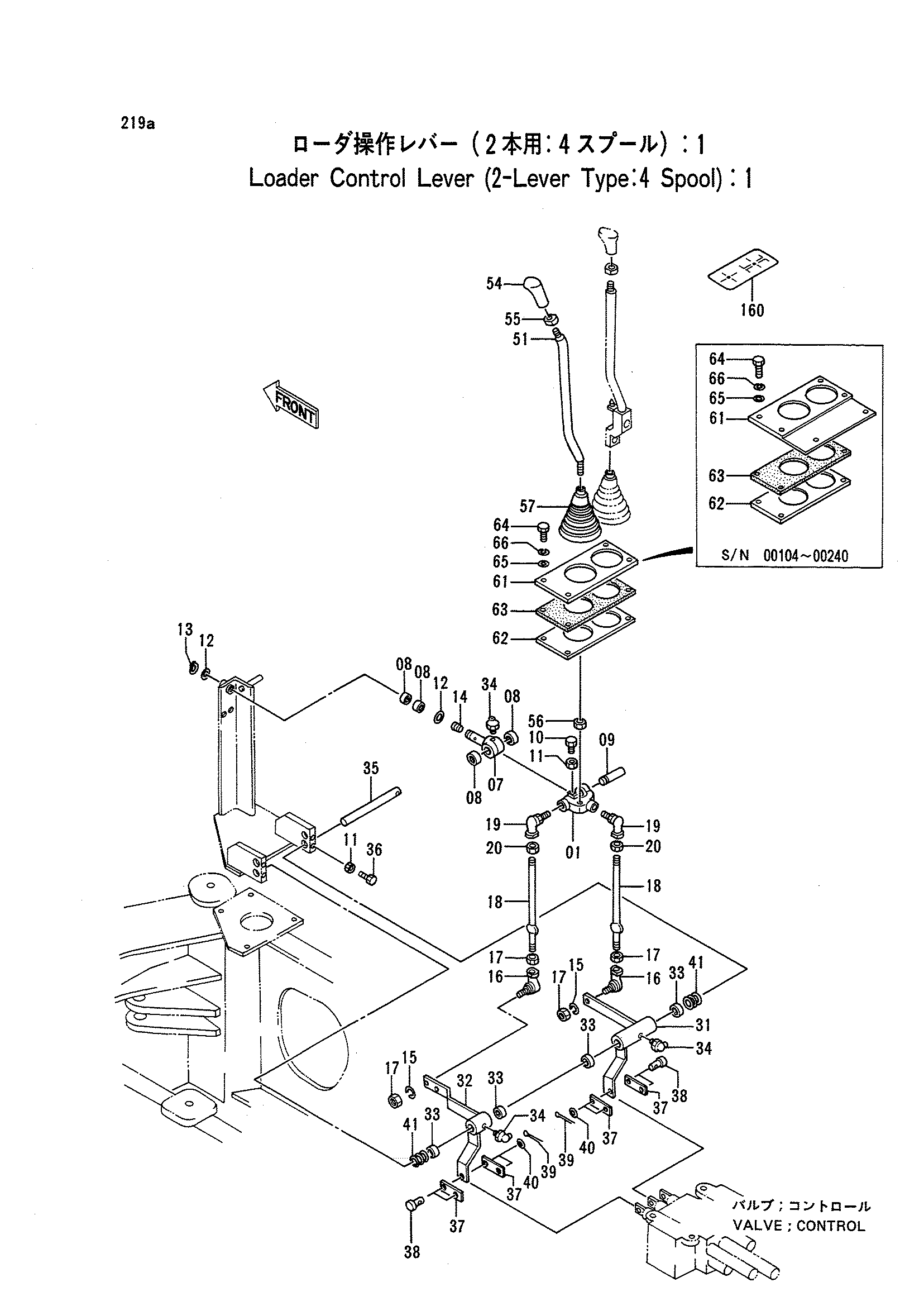

Погрузчик рычаг управления (2-рычаг тип: 4 золотник): 1 — HITACHI LX80

Заводская схема «Погрузчик рычаг управления (2-рычаг тип: 4 золотник): 1» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3039108	Бобышка	1
07	3025206	Палец	1
08	4063694	Игольчатый подшипник	4
09	4086444	Палец	1
10	J900822	Болт	1
11	M500807	Гайка	3
12	A590116	Плоская шайба	2
13	991339	Стопорное кольцо	1
14	94-2010	Пробка	1
15	A590910	Пружинная шайба	2
16	4056019	Шарнир	2
17	J952010	Гайка	4
18	4215069 замена: 4254711	Шток	2
18	4215069 замена: 4130631	Шток	2
18	4215069 замена: J957010	Шток	2
18	4254711	Шток	2
19	4056019	Шарнир	2
19	4130631	Шарнир	2
20	J952010	Гайка	2
20	J957010	Гайка L	2
31	9729169	Рычаг	1
32	8040529	Рычаг	1
33	4063692	Игольчатый подшипник	4
34	J75581	Пресс-маслёнка	3
35	4255937	Вал	1
36	J900830	Болт	2
37	9732759	Тяга	2
38	4044928	Палец	4
39	A762013	Шплинт	4
40	A590108	Плоская шайба	4
41	4081592	Регулировочная шайба	6
51	8043396	Шток	1
54	4196693	Рукоятка	1
55	4201107	Гайка	1
56	J950016	Гайка	1
57	2026485	Защитный чехол	1
61	3044247	Крышка	1
61	4269859	Крышка	1
62	4224390	Пластина	1
63	4224389	Пластина резиновый	1
64	J900825	Болт	6
64	J870825	Болт	4
65	A590108	Плоская шайба	6
65	J250008	Плоская шайба	4
66	A590908	Пружинная шайба	6
66	J251008	Пружинная шайба	4
160	3048662	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
