Оператор рама (с подвеска) <открытый платформ навес> — HITACHI LX80

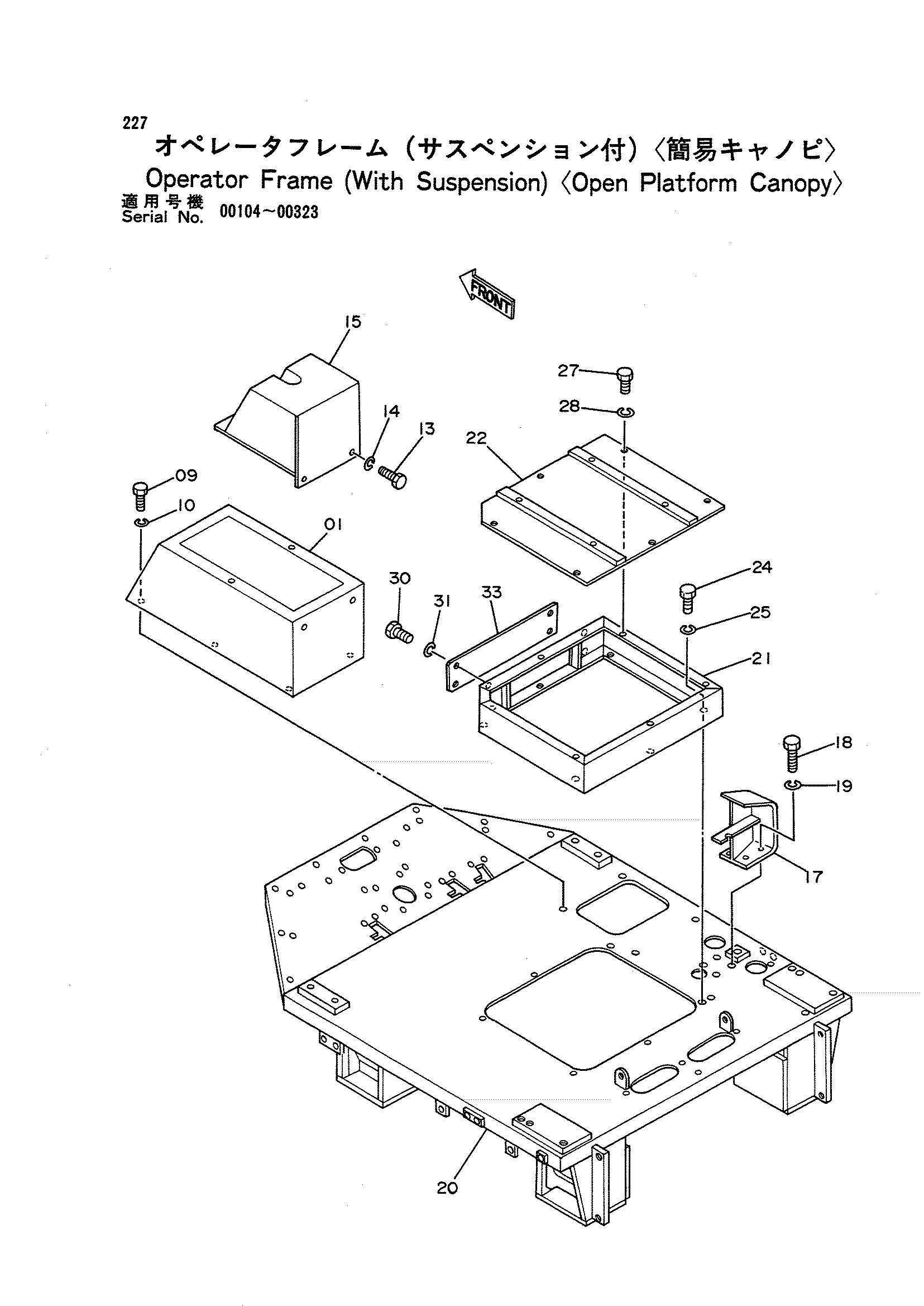

Заводская схема «Оператор рама (с подвеска) <открытый платформ навес>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7019402 | Консоль | 1 |
| 09 | J900820 | Болт | 9 |
| 10 | A590908 | Пружинная шайба | 9 |
| 13 | J900820 | Болт | 4 |
| 14 | A590908 | Пружинная шайба | 4 |
| 15 | 6009140 замена: 6011207 | Крышка | 1 |
| 15 | 6011207 | Крышка | 1 |
| 17 | 8041313 | Кронштейн | 1 |
| 18 | J901025 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | 5002238 | Пол | 1 |
| 21 | 7020420 | Базовый сиденье | 1 |
| 22 | 8043654 | Пластина | 1 |
| 24 | J901025 | Болт | 6 |
| 25 | A590910 | Пружинная шайба | 6 |
| 27 | J901025 | Болт | 6 |
| 28 | A590910 | Пружинная шайба | 6 |
| 30 | J900820 | Болт | 4 |
| 31 | A590908 | Пружинная шайба | 4 |
| 33 | 4232307 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
