Шестерённый насос — HITACHI LX80

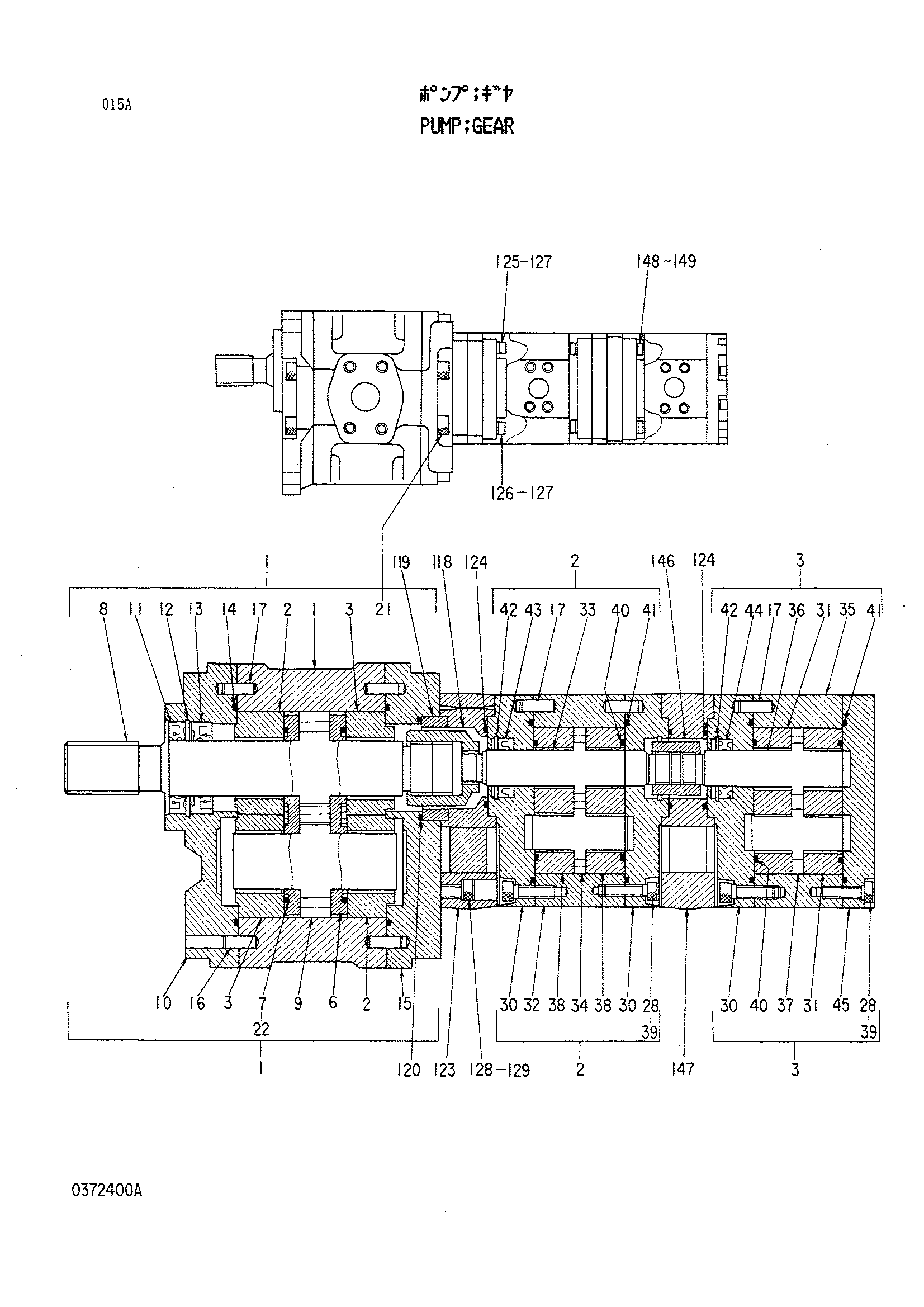

Заводская схема «Шестерённый насос» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4205278	Шестерённый насос	1
1	4238942	Шестерённый насос	1
1-7	0231506	Уплотнение	2
1-11	0342301	Масляное уплотнение	1
1-12	0231503	Стопорное кольцо	1
1-13	0231502	Масляное уплотнение	1
1-14	A811105	Уплотнительное кольцо	2
1-21	0159105	Болт с внутренним шестигранником	16
1-22	0231505	Опорное кольцо	2
2	4238943	Шестерённый насос	1
2-28	0289105	Шайба	16
2-39	0159021	Болт с внутренним шестигранником	16
2-40	0289101	Уплотнение	2
2-41	0289102	Уплотнительное кольцо	2
2-42	0289104	Стопорное кольцо	1
2-43	0289103	Масляное уплотнение	1
3	4238941	Шестерённый насос	1
3-28	0289105	Шайба	16
3-39	0159021	Болт с внутренним шестигранником	16
3-40	0289101	Уплотнение	2
3-41	0289102	Уплотнительное кольцо	2
3-42	0289104	Стопорное кольцо	1
3-44	0342309	Масляное уплотнение	1
118	0342302	Муфта	1
119	0342303	Трубка	1
120	A811055	Уплотнительное кольцо	1
123	0342304	Корпус	1
124	970860	Уплотнительное кольцо	3
125	0342305	Болт с внутренним шестигранником	2
126	0342306	Болт с внутренним шестигранником	2
127	0342307	Шайба	4
128	0289105	Шайба	2
129	0342308	Болт с внутренним шестигранником	2
146	0289106	Муфта	1
147	0289107	Корпус	1
148	0289108	Болт с внутренним шестигранником	8
149	0289109	Шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
