Дифференциал (задний) — HITACHI LX80

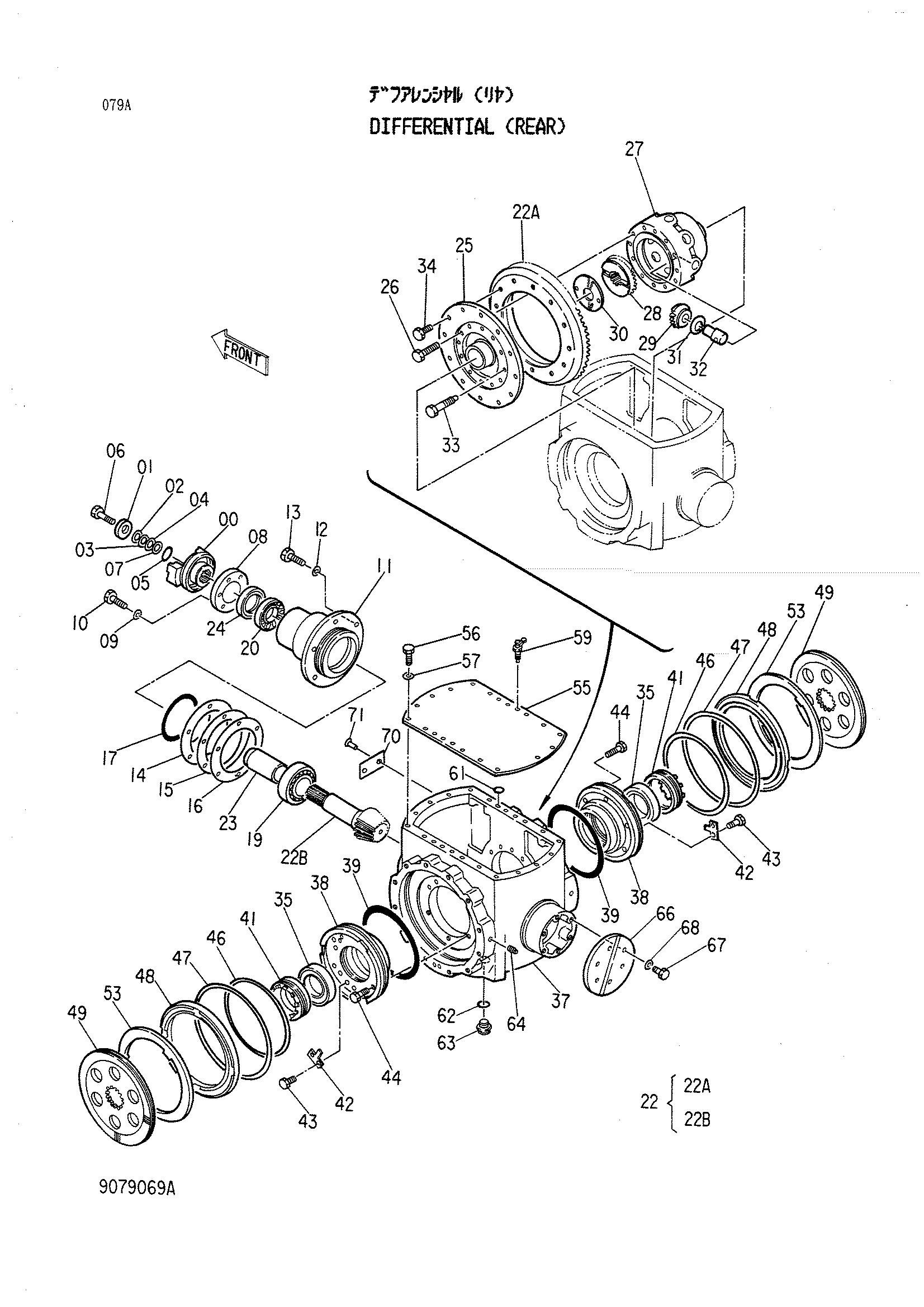

Заводская схема «Дифференциал (задний)» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2025725	Вилка	1
01	4180722	Фиксатор	1
02	4187764	Регулировочная шайба	3
03	4187765	Регулировочная шайба	3
04	4187766	Регулировочная шайба	1
05	4154246	Уплотнительное кольцо	1
06	J932035	Болт	1
07	4235029	Регулировочная шайба	2
08	4218763	Пластина	1
09	A590910	Пружинная шайба	6
10	J901020	Болт	6
11	2025721	Каге R	1
12	A590912	Пружинная шайба	8
13	J901235	Болт	8
14	4218764	Регулировочная шайба	2
15	4180723	Регулировочная шайба	3
16	4180724	Регулировочная шайба	2
17	A811145	Уплотнительное кольцо	1
19	4180725	Роликовый подшипник	1
20	4180726	Роликовый подшипник	1
22	7019382	Шестерня	1
23	4236073	Проставка	1
24	923810	Масляное уплотнение	1
25	2021647	Фланец	1
26	J931630	Болт	12
27	2021648	Корпус шестерня	1
28	3033231	Шестерня бевел	2
29	3035287	Ведущая шестерня бевел	4
30	4188515	Упорная пластина	2
31	4180729	Упорная пластина	4
32	4180730 замена: 4275494	Палец	4
32	4275494	Палец	4
33	4180731	Болт кнокк	4
34	J901255	Болт	8
35	4178055	Роликовый подшипник	2
37	1012086	Корпус задний	1
38	2021649	Фланец	2
39	A811220	Уплотнительное кольцо	2
41	3033249	Гайка	2
42	484804	Стопорная шайба	2
43	J901225	Болт	4
44	J901235	Болт	16
46	4196986	Уплотнение кольцо	2
47	4196361	Уплотнение кольцо	2
48	3041350	Поршень	2
49	3034993	Пластина фрикционный	2
53	3034994	Пластина диск	2
55	3033752	Крышка	1
56	J901230	Болт	14
57	A590912	Пружинная шайба	14
59	4191850	Воздушный клапан	2
61	4506415	Уплотнительное кольцо	2
62	A811030	Уплотнительное кольцо	1
63	J75386	Пробка	1
64	J75284	Пробка	2
66	4180736	Пластина	1
67	J901240	Болт	6
68	A590912	Пружинная шайба	6
70	3047254	Информационная табличка	1
71	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
