Кондиционер (1-1) <ROPS кабина, 1-стальной кабина> — HITACHI LX80

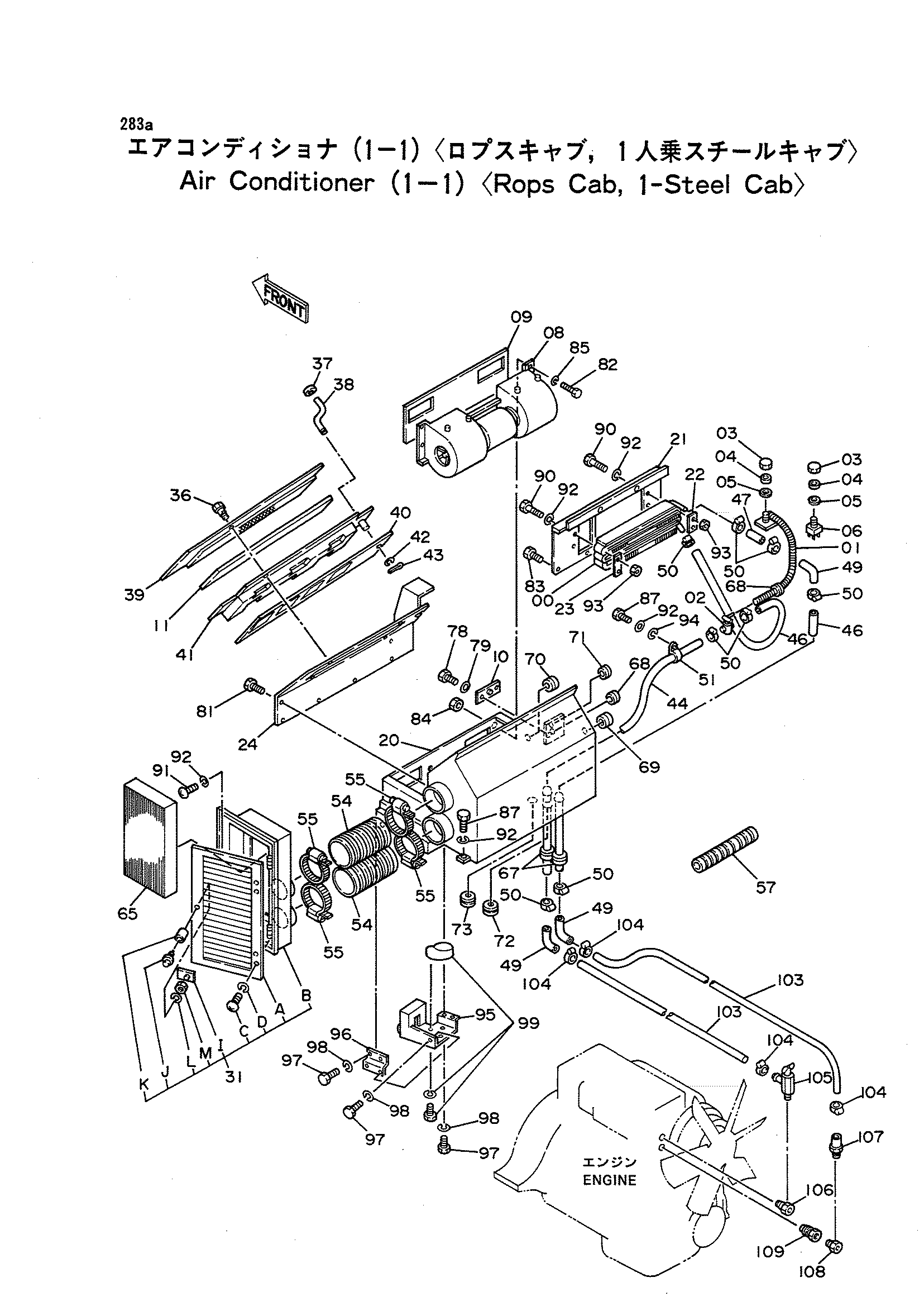

Заводская схема «Кондиционер (1-1) <ROPS кабина, 1-стальной кабина>» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3041674 | Отопитель | 1 |
| 01 | 3041677 | Управление | 1 |
| 02 | 3041672 | Клапан | 1 |
| 03 | 4211529 | Ручка | 3 |
| 04 | 3041639 | Гайка | 3 |
| 05 | 3041668 | Гайка | 3 |
| 06 | 3041699 | Выключатель | 2 |
| 08 | 9084100 | Вентилятор | 1 |
| 09 | 3041676 | Кусион | 1 |
| 10 | 3041637 | Ресистер | 1 |
| 11 | 3041628 | Амортизатор | 1 |
| 20 | 6009587 | Короб | 1 |
| 21 | 8040582 | Кронштейн | 1 |
| 22 | 4207020 | Опора | 1 |
| 23 | 4207021 | Опора | 1 |
| 24 | 8040606 | Крышка | 1 |
| 31 | 9076712 | Короб | 1 |
| 31A | 8039260 | Крышка | 1 |
| 31B | 7018559 | Короб | 1 |
| 31C | M430613 | Винт | 4 |
| 31D | A590906 | Пружинная шайба | 4 |
| 31I | 4226232 | Пластина | 1 |
| 31J | 4187085 | Гидроцилиндр. блокировка | 1 |
| 31K | 4187295 | Корпус | 1 |
| 31L | 4134322 | Шайба | 1 |
| 31M | 4134323 | Гайка | 1 |
| 36 | 4215348 | Винт | 4 |
| 37 | 4225220 | Ручка | 1 |
| 38 | 4225266 | Рычаг | 1 |
| 39 | 8042311 | Крышка | 1 |
| 40 | 3042557 | Пластина | 1 |
| 41 | 7019932 | Короб | 1 |
| 42 | A590106 | Плоская шайба | 1 |
| 43 | A762013 | Шплинт | 1 |
| 44 | 4244484 | Водяной шланг | 1 |
| 46 | 4225096 | Водяной шланг | 2 |
| 47 | 4215449 | Водяной шланг | 1 |
| 49 | 4215245 | Соединение шланг | 3 |
| 50 | 4514699 | Зажим шланг | 8 |
| 51 | 4190263 | Зажим | 1 |
| 54 | 4215283 | Трубка флексибле | 2 |
| 55 | 4507397 | Хомут шланга | 4 |
| 57 | 4044420 | Защитный кожух | 4 |
| 65 | 4206637 | Фильтр воздушный | 1 |
| 67 | 94-2809 | Резиновая втулка | 2 |
| 68 | 4207699 | Резиновая втулка | 2 |
| 69 | 94-2811 | Резиновая втулка | 1 |
| 70 | 94-2806 | Резиновая втулка | 1 |
| 71 | 4195198 | Резиновая втулка | 1 |
| 72 | 4207698 | Резиновая втулка | 1 |
| 73 | 94-2810 | Резиновая втулка | 1 |
| 78 | M430513 | Винт | 2 |
| 79 | A590105 | Плоская шайба | 2 |
| 81 | J650614 | Винт | 12 |
| 82 | J900616 | Болт | 4 |
| 83 | J900614 | Болт | 7 |
| 84 | M500605 | Гайка | 4 |
| 85 | A590906 | Пружинная шайба | 11 |
| 87 | J900814 | Болт | 5 |
| 90 | J900865 | Болт | 4 |
| 91 | M430820 | Винт | 8 |
| 92 | A590908 | Пружинная шайба | 17 |
| 93 | M500807 | Гайка | 4 |
| 94 | A590108 | Плоская шайба | 1 |
| 95 | 7020483 | Крышка | 1 |
| 96 | 9731565 | Кронштейн | 1 |
| 97 | J900816 | Болт | 6 |
| 98 | A590908 | Пружинная шайба | 6 |
| 99 | 4235776 | Вентилятор | 1 |
| 103 | 4252950 | Водяной шланг | 2 |
| 104 | 4514699 | Зажим шланг | 4 |
| 105 | 4245743 | Кран | 1 |
| 106 | 4062963 | Адаптер | 1 |
| 107 | 4242643 | Адаптер | 1 |
| 108 | 4062965 | Адаптер | 1 |
| 109 | 4062964 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
