Погрузчик рычаг управления (2-рычаг тип: 3 золотник)<ROPS навес, ROPS CA — HITACHI LX80

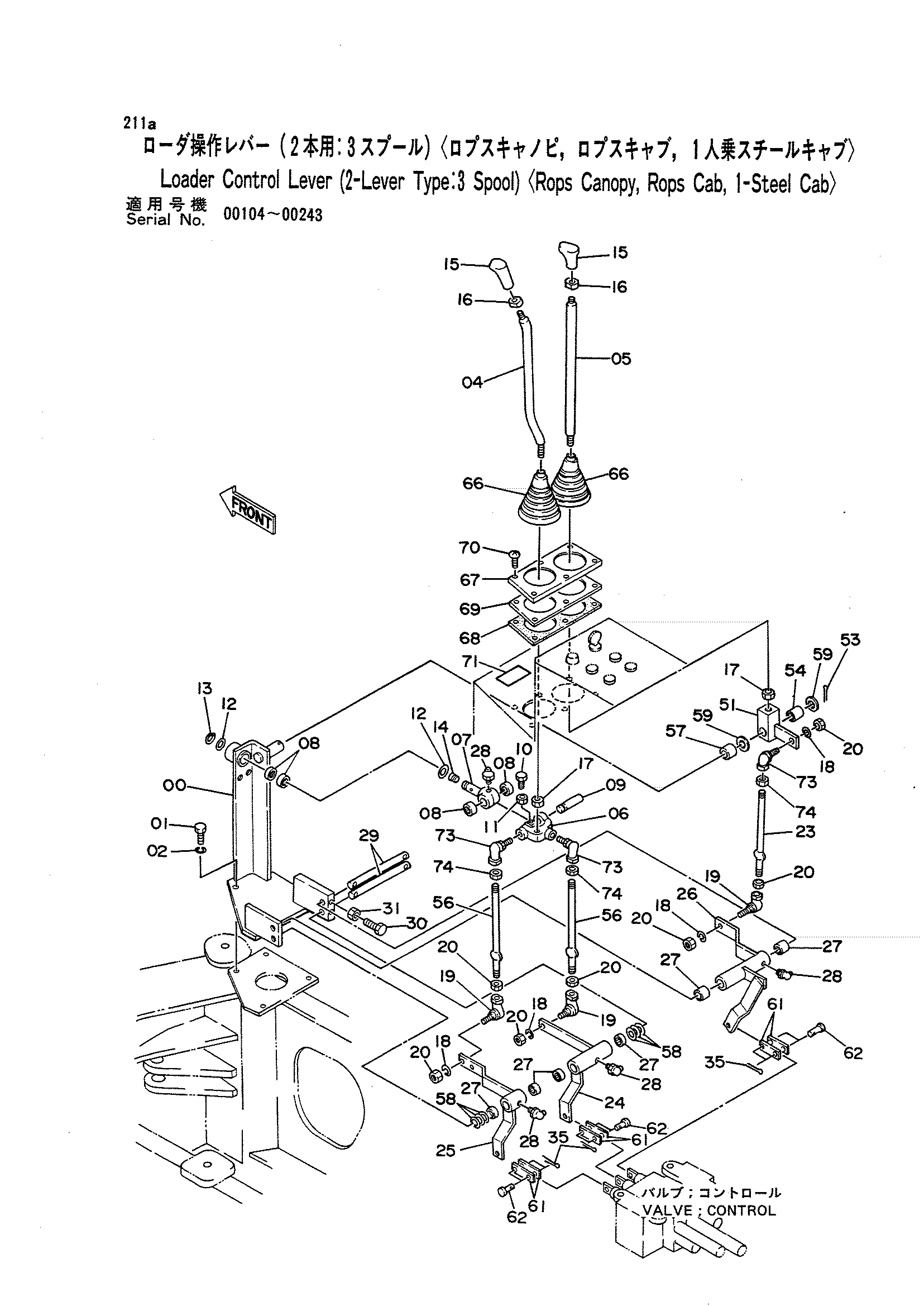

Заводская схема «Погрузчик рычаг управления (2-рычаг тип: 3 золотник)<ROPS навес, ROPS CA» для HITACHI LX80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7019087 замена: 7023105 | Стойка | 1 |
| 00 | 7019087 замена: 4255937 | Стойка | 1 |
| 01 | J901225 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 04 | 8043396 | Шток | 1 |
| 05 | 9731650 | Шток | 1 |
| 06 | 3039108 | Бобышка | 1 |
| 07 | 3025206 | Палец | 1 |
| 08 | 4063694 | Игольчатый подшипник | 4 |
| 09 | 4086444 | Палец | 1 |
| 10 | J900822 | Болт | 1 |
| 11 | M500807 | Гайка | 1 |
| 12 | A590116 | Плоская шайба | 2 |
| 13 | 991339 | Стопорное кольцо | 1 |
| 14 | 94-2010 | Пробка | 1 |
| 15 | 4196693 | Рукоятка | 2 |
| 16 | 4201107 | Гайка | 2 |
| 17 | J950016 | Гайка | 2 |
| 18 | A590910 | Пружинная шайба | 4 |
| 19 | 4056019 | Шарнир | 3 |
| 20 | J952010 | Гайка | 7 |
| 23 | 4156124 замена: 4257587 | Шток | 1 |
| 23 | 4156124 замена: 4130631 | Шток | 1 |
| 23 | 4156124 замена: J957010 | Шток | 1 |
| 23 | 4257587 | Шток | 1 |
| 24 | 9729169 | Рычаг | 1 |
| 25 | 8040529 | Рычаг | 1 |
| 26 | 8040530 | Рычаг | 1 |
| 27 | 4063692 | Игольчатый подшипник | 6 |
| 28 | J75581 | Штуцер | 4 |
| 29 | 4068257 замена: 4255937 | Палец | 2 |
| 30 | J900830 | Болт | 2 |
| 31 | M500807 | Гайка | 2 |
| 35 | A762013 | Шплинт | 6 |
| 51 | 9731339 | Рычаг | 1 |
| 53 | A764036 | Шплинт | 1 |
| 54 | 4013576 | Игольчатый подшипник | 1 |
| 56 | 4215069 замена: 4254711 | Шток | 2 |
| 56 | 4215069 замена: 4130631 | Шток | 2 |
| 56 | 4215069 замена: J957010 | Шток | 2 |
| 56 | 4254711 | Шток | 2 |
| 57 | 4143788 | Проставка | 1 |
| 58 | 4081592 | Регулировочная шайба | 6 |
| 59 | A590120 | Плоская шайба | 2 |
| 61 | 9730066 | Тяга | 3 |
| 62 | 4083675 | Палец | 6 |
| 66 | 2026485 | Защитный чехол | 2 |
| 67 | 4207016 | Крышка | 1 |
| 68 | 4213041 | Пластина резиновый | 1 |
| 69 | 4213042 | Пластина | 1 |
| 70 | J650620 | Винт | 6 |
| 71 | 3044311 | Информационная табличка | 1 |
| 73 | 4056019 | Шарнир | 3 |
| 73 | 4130631 | Шарнир | 3 |
| 74 | J952010 | Гайка | 3 |
| 74 | J957010 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
