Погрузчик линкаге — HITACHI LX80-2C

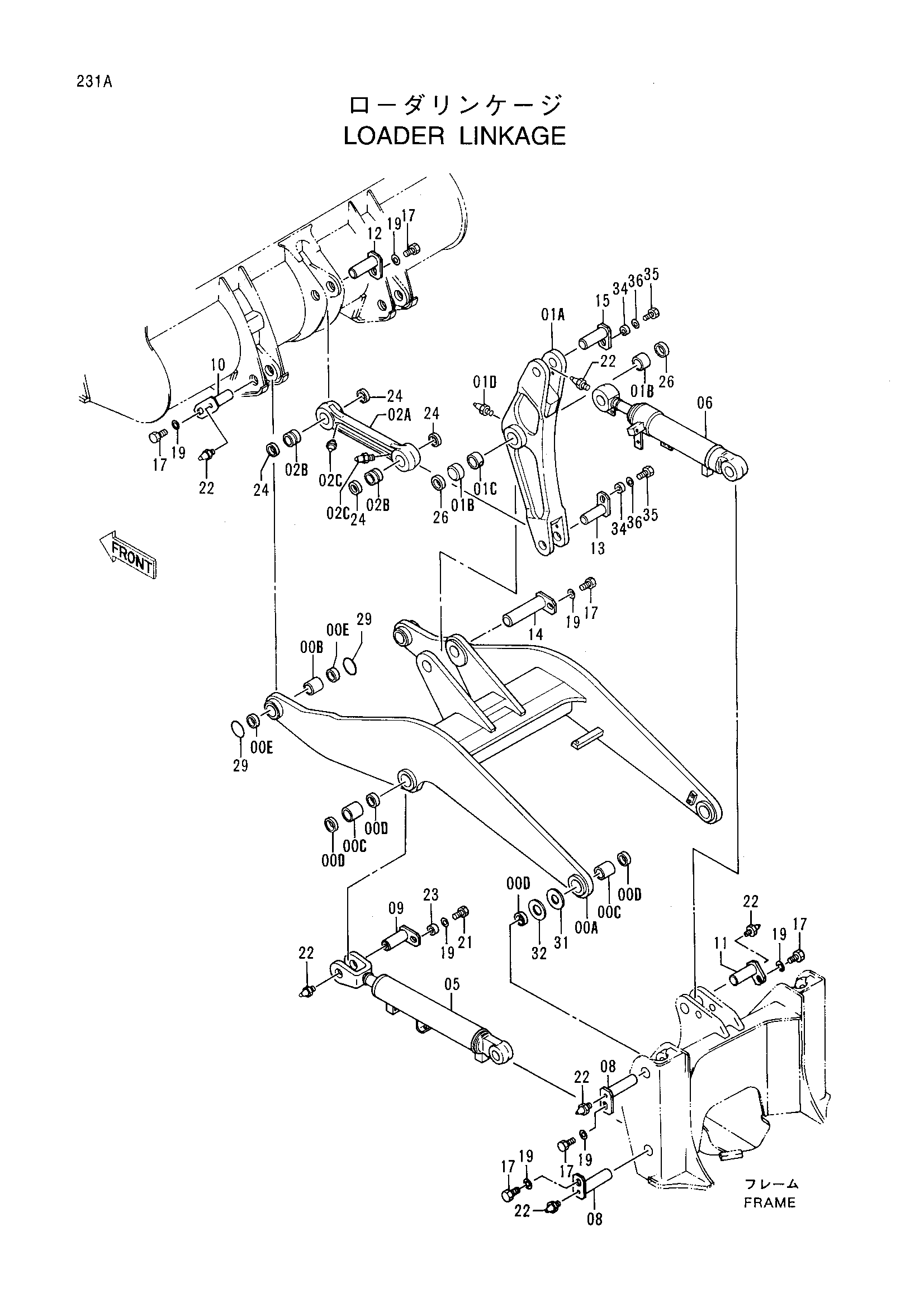

Заводская схема «Погрузчик линкаге» для HITACHI LX80-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-E | 7031974 | Рукоять подъём в сборе | 1 |
| 00A | 6014922 | RM подъём | 1 |
| 00B | 4289279 | Втулка | 2 |
| 00C | 3042332 | Втулка | 4 |
| 00D | 4094086 | Пылезащитное уплотнение | 8 |
| 00E | 4094087 | Пылезащитное уплотнение | 4 |
| 01A-D | 9119289 | Кранк белл в сборе | 1 |
| 01A | 2034815 | Кранк белл | 1 |
| 01B | 3042331 | Втулка | 2 |
| 01C | 4224398 | Проставка | 1 |
| 01D | J75481 | Пресс-маслёнка | 1 |
| 02A-C | 9119288 | Тяга в сборе | 1 |
| 02A-C | 9144156 | Тяга в сборе | 1 |
| 02A | 2036608 | Тяга | 1 |
| 02A | 7030293 | Тяга | 1 |
| 02B | 4310507 | Втулка | 2 |
| 02C | J75481 | Пресс-маслёнка | 2 |
| 05 | 4301686 | Гидроцилиндр. подъём | 2 |
| 06 | 4301687 | Гидроцилиндр ковша | 1 |
| 08 | 8054276 | Палец | 4 |
| 09 | 8054280 | Палец | 2 |
| 10 | 8054277 | Палец | 2 |
| 11 | 8055983 | Палец | 1 |
| 12 | 8055985 | Палец | 1 |
| 13 | 8054278 | Палец | 1 |
| 14 | 8055984 | Палец | 1 |
| 15 | 8055982 | Палец | 1 |
| 17 | J901220 | Болт | 9 |
| 19 | 4183252 | Шайба | 11 |
| 21 | J901230 | Болт | 2 |
| 22 | J75481 | Пресс-маслёнка | 10 |
| 23 | 4252958 | Бобышка | 2 |
| 24 | 4094087 | Пылезащитное уплотнение | 4 |
| 26 | 4084578 | Пылезащитное уплотнение | 2 |
| 29 | 4066923 | Уплотнительное кольцо | 4 |
| 31 | 4179807 | Шайба | 6 |
| 32 | 4179808 | Шайба | 6 |
| 34 | 4332708 | Бобышка | 2 |
| 35 | J901635 | Болт | 2 |
| 36 | 4087197 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
