Колумн выключатель — HITACHI LX80-2C

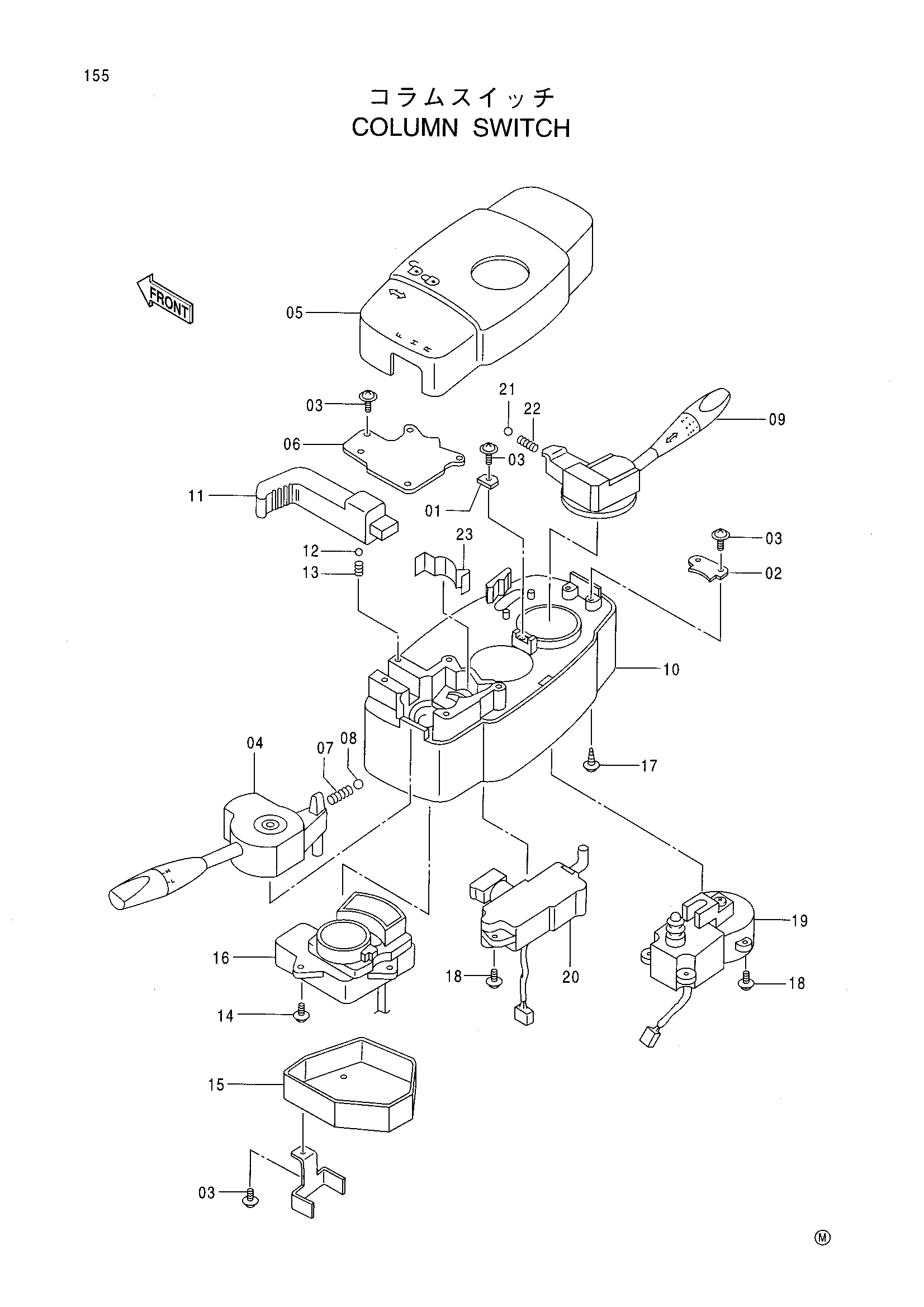

Заводская схема «Колумн выключатель» для HITACHI LX80-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4350541 | Выключатель в сборе | 1 | |
| 04 | 4281832 | Рычаг | 1 |
| 05 | 4283949 | Крышка | 1 |
| 07 | 4283950 | Пружина | 1 |
| 08 | 4116336 | Шарик | 1 |
| 09 | 4283952 | Рычаг | 1 |
| 11 | 4283953 | Ручка | 1 |
| 12 | 4123831 | Шарик | 1 |
| 13 | 4288674 | Пружина | 1 |
| 16 | 4388211 | Выключатель | 1 |
| 19 | 4296554 | Выключатель | 1 |
| 20 | 4300660 | Выключатель | 1 |
| 21 | 4116336 | Шарик | 1 |
| 22 | 4354307 | Пружина | 1 |
| 23 | 4358217 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
