Передний консоль — HITACHI LX80-2C

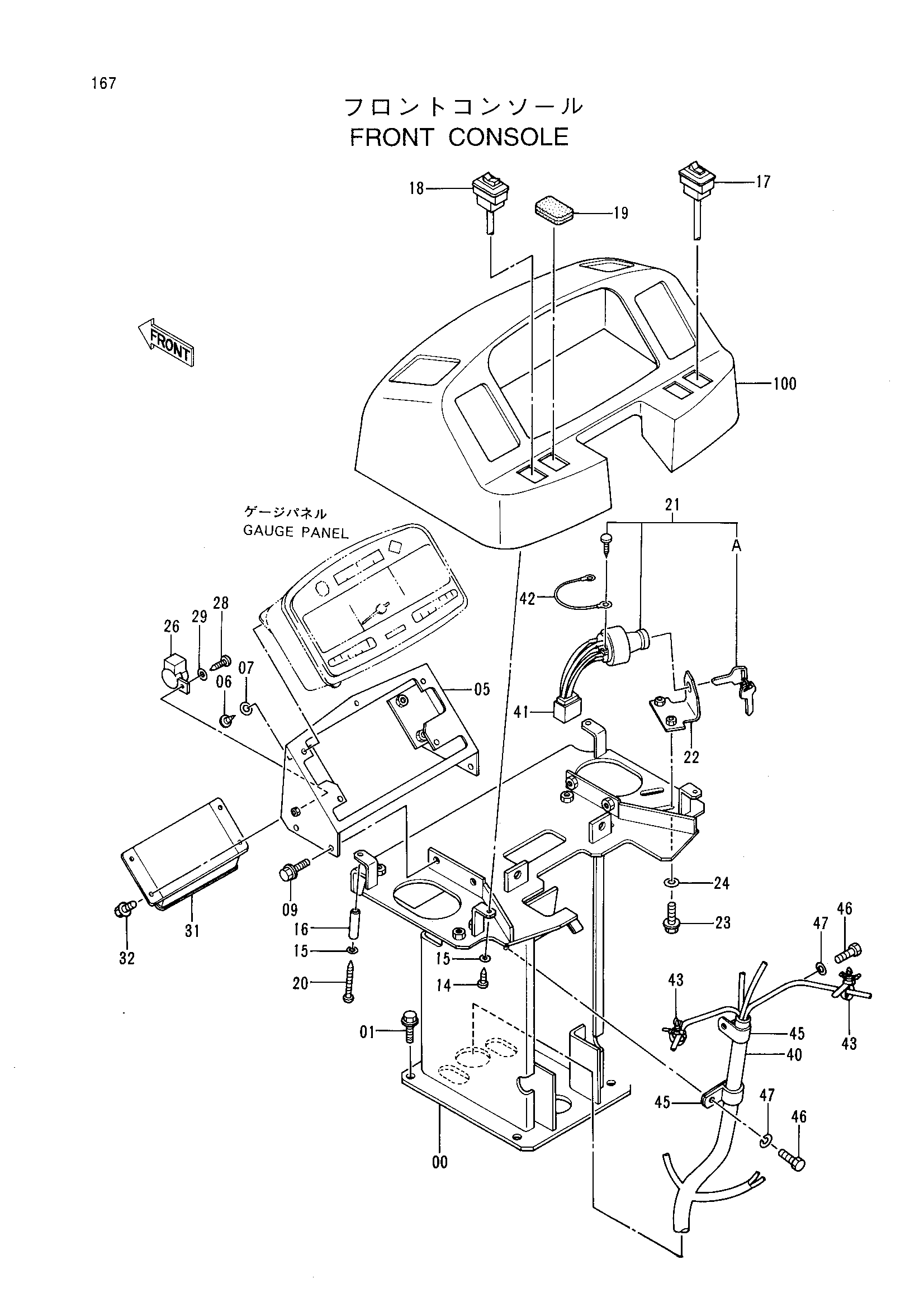

Заводская схема «Передний консоль» для HITACHI LX80-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6013634 | Стойка | 1 |
| 01 | J021230 | Болт с шайбой | 4 |
| 05 | 8056454 | Кронштейн | 1 |
| 06 | M430610 | Винт | 5 |
| 07 | A590106 | Плоская шайба | 5 |
| 09 | J010820 | Болт с шайбой | 4 |
| 14 | M430613 | Винт | 2 |
| 15 | A590106 | Плоская шайба | 4 |
| 16 | 4336653 | Трубка | 2 |
| 17 | 4306476 | Выключатель тумблер | 1 |
| 18 | 4303093 | Выключатель тумблер | 1 |
| 19 | 4320784 | Резиновая втулка | 2 |
| 20 | M430660 | Винт | 2 |
| 21 | 4237504 | Замок зажигания | 1 |
| 21 | 4186743 | Замок зажигания | 1 |
| 21A | 4187757 | Шпонка запуск | 1 |
| 22 | 9739936 | Кронштейн | 1 |
| 23 | J010820 | Болт с шайбой | 2 |
| 24 | A590106 | Плоская шайба | 2 |
| 26 | 4337929 | Зуммер | 1 |
| 28 | M430413 | Винт | 1 |
| 29 | A590104 | Плоская шайба | 1 |
| 31 | 4337025 | Контроллер | 1 |
| 32 | J020820 | Болт с шайбой | 4 |
| 40 | 1021891 | Жгут проводов | 1 |
| 41 | 4359718 | Жгут проводов | 1 |
| 42 | 4386163 | Жгут проводов | 1 |
| 43 | 4259220 | Зажим | 2 |
| 45 | 4190277 | Зажим | 2 |
| 46 | J901014 | Болт | 2 |
| 47 | A590910 | Пружинная шайба | 2 |
| 100 | 0001819 | Крышка | 1 |
| 100 | 9135335 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
