Тхермик райс стекло <тво-сеатер стальной кабина> — HITACHI LX80-2C

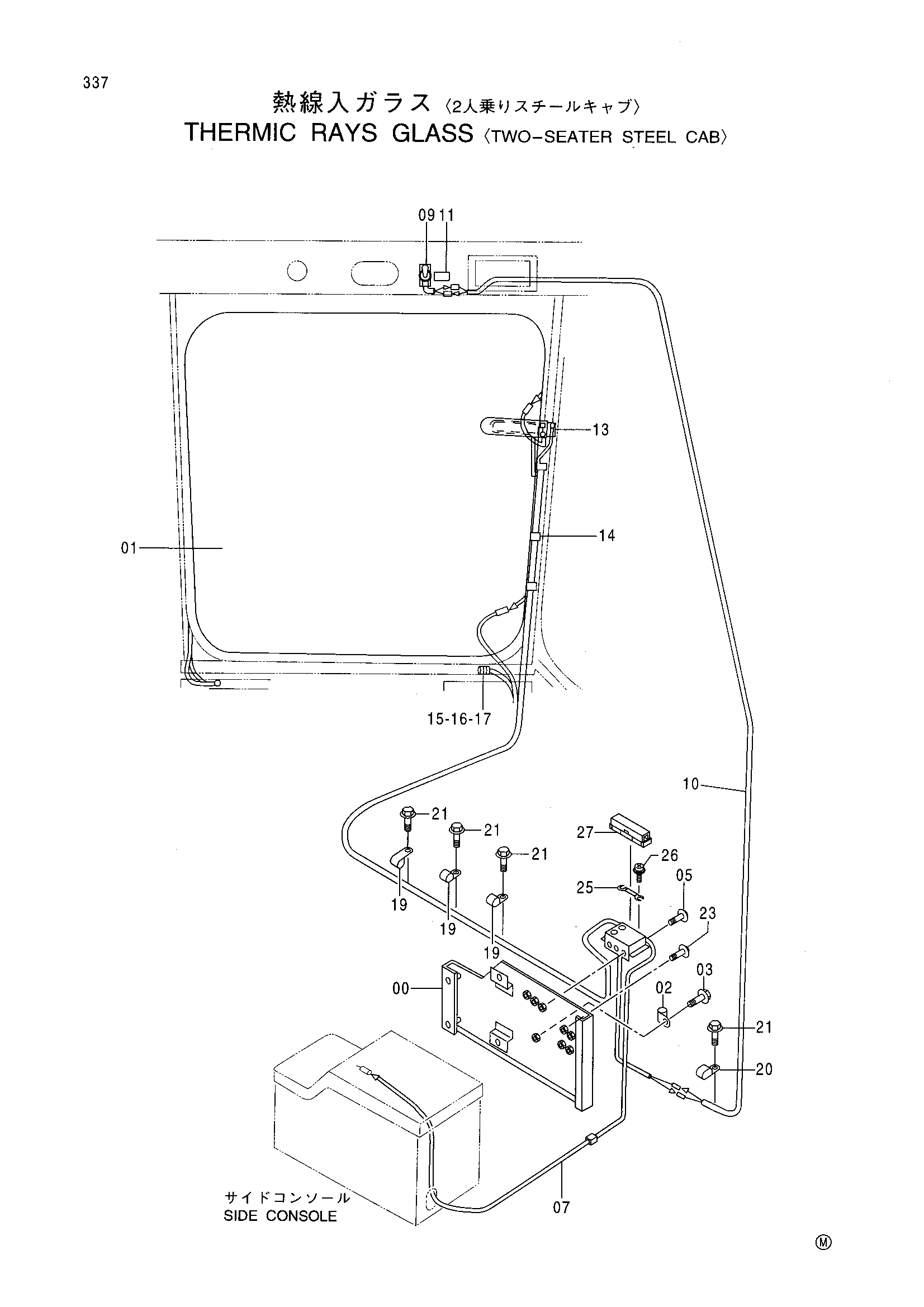

Заводская схема «Тхермик райс стекло <тво-сеатер стальной кабина>» для HITACHI LX80-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029197 | Крышка | 1 |
| 01 | 4362839 | Стекло | 1 |
| 02 | 4190274 | Зажим | 1 |
| 03 | J011020 | Болт с шайбой | 1 |
| 05 | J680614 | Винт с шайбой | 3 |
| 07 | 4368838 | Жгут проводов | 1 |
| 09 | 4175809 | Выключатель тумблер | 1 |
| 10 | 4372851 | Жгут проводов | 1 |
| 11 | 4336113 | Информационная табличка | 1 |
| 13 | J460412 | Винт с шайбой | 3 |
| 14 | 4163044 | Ленточный зажим | 3 |
| 15 | M430610 | Винт | 1 |
| 16 | A590906 | Пружинная шайба | 1 |
| 17 | A590106 | Плоская шайба | 2 |
| 19 | 4190272 | Зажим | 3 |
| 20 | 4192018 | Зажим | 1 |
| 21 | J011020 | Болт с шайбой | 4 |
| 23 | J680410 | Винт с шайбой | 4 |
| 25 | 4381468 | Предохранитель | 1 |
| 26 | J460514 | Винт с шайбой | 2 |
| 27 | 4383719 | Держатель предохранитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
