Боковой консоль (базовый) — HITACHI LX80-2C

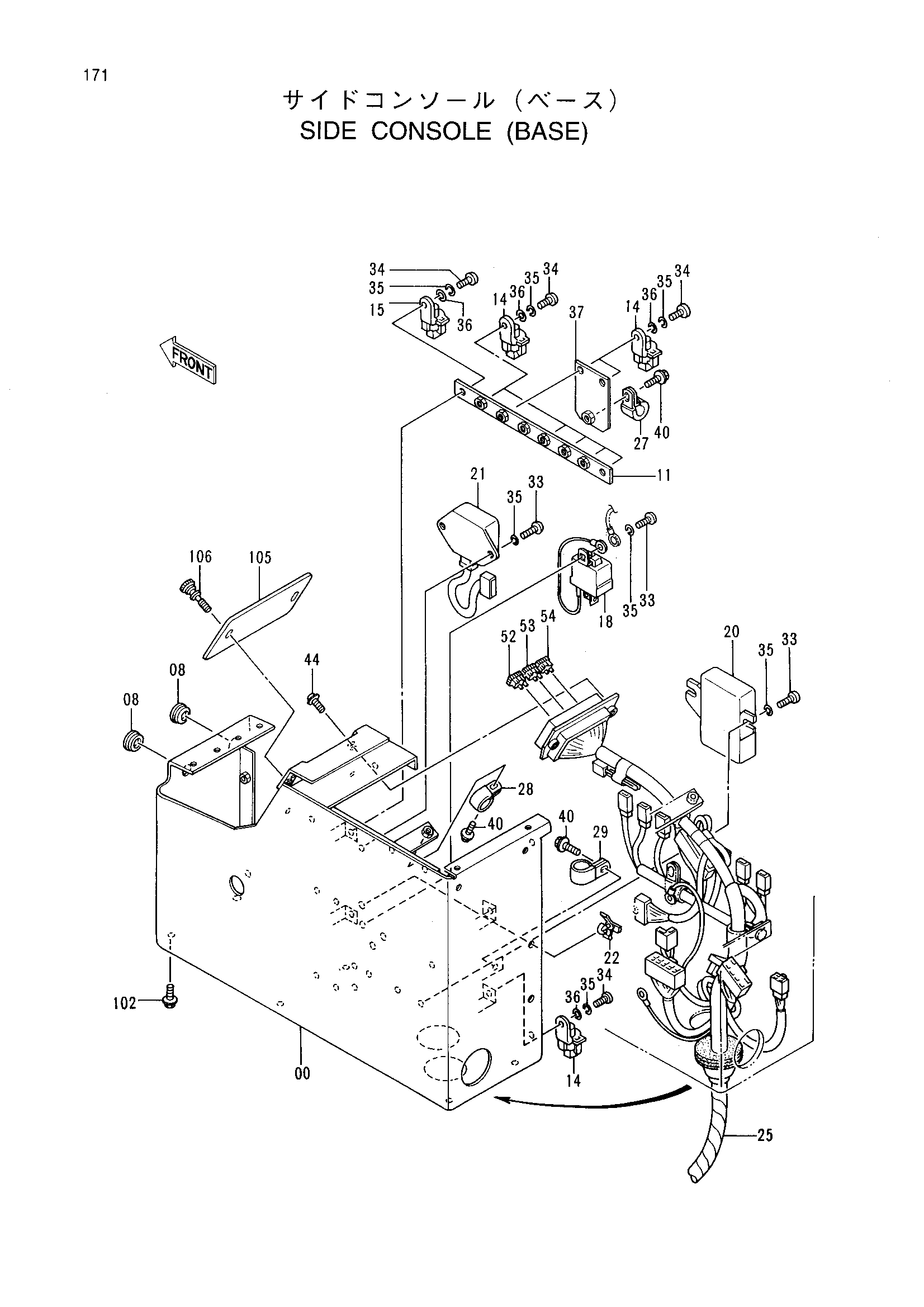

Заводская схема «Боковой консоль (базовый)» для HITACHI LX80-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014385 | Консоль | 1 |
| 08 | 4176394 | Резиновая втулка | 2 |
| 11 | 9742902 | Кронштейн | 1 |
| 14 | 4236265 | Реле | 7 |
| 15 | 4236267 | Реле | 1 |
| 18 | 4215003 | Фласхер | 1 |
| 20 | 4205750 | Таймер | 1 |
| 21 | 4297772 | Контроллер | 1 |
| 22 | 4337290 | Зажим | 1 |
| 25 | 0002753 | Жгут проводов | 1 |
| 27 | 4190272 | Зажим | 1 |
| 28 | 4190274 | Зажим | 1 |
| 29 | 4190263 | Зажим | 1 |
| 33 | M430613 | Винт | 5 |
| 34 | M430620 | Винт | 8 |
| 35 | A590906 | Пружинная шайба | 13 |
| 36 | A590106 | Плоская шайба | 8 |
| 37 | 9742903 | Кронштейн | 1 |
| 40 | J011016 | Болт с шайбой | 3 |
| 44 | J450512 | Винт с шайбой | 2 |
| 52 | 4195593 | Предохранитель | 9 |
| 53 | 4195594 | Предохранитель | 8 |
| 54 | 4195595 | Предохранитель | 2 |
| 102 | J010820 | Болт с шайбой | 6 |
| 105 | 9743569 | Крышка | 1 |
| 106 | 4207790 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
