4-Золотник трубопроводы — HITACHI LX80-2C

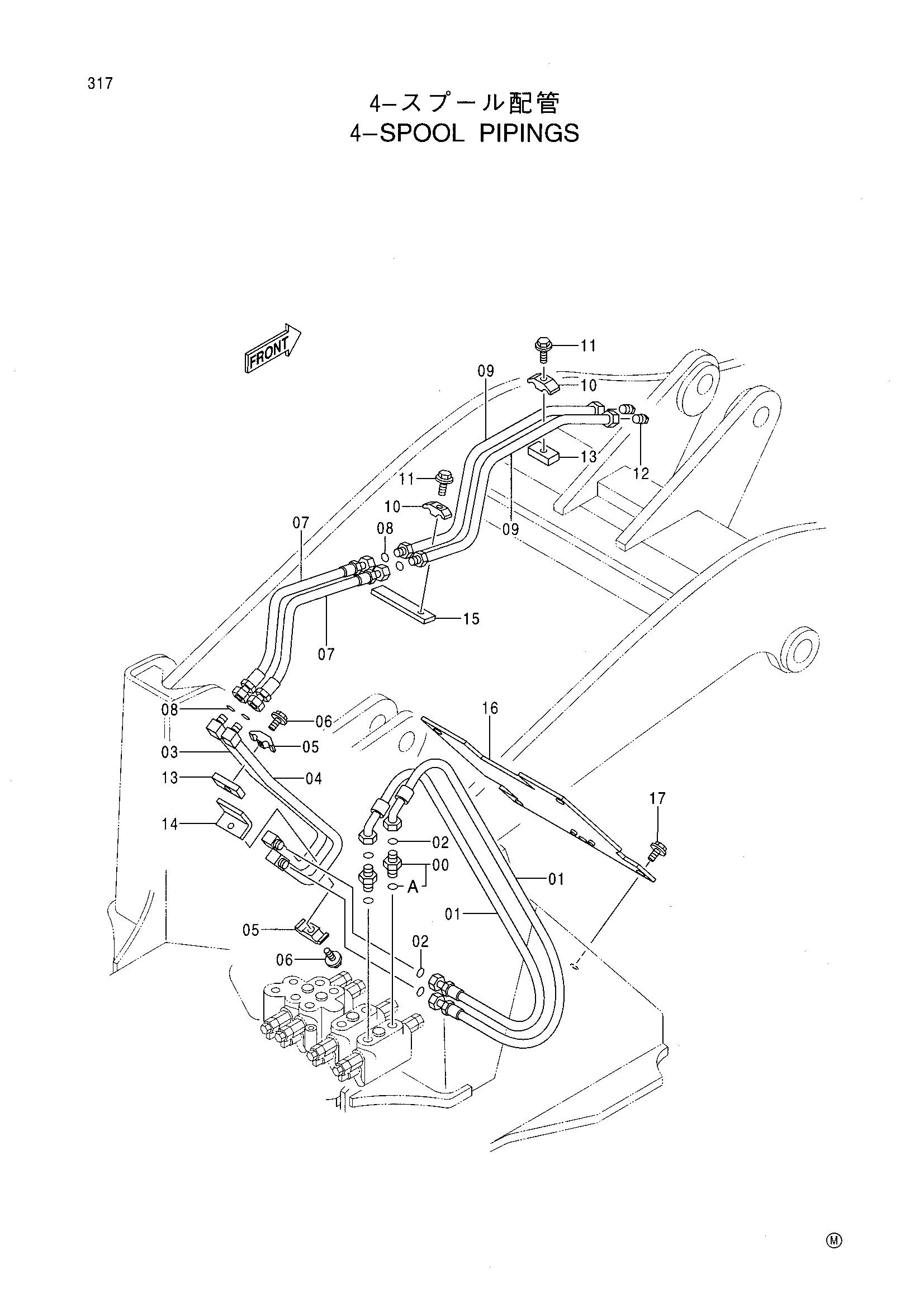

Заводская схема «4-Золотник трубопроводы» для HITACHI LX80-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188623 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4209701 | Шланг | 2 |
| 02 | 4138938 | Уплотнительное кольцо | 4 |
| 03 | 8056482 | Трубка | 1 |
| 04 | 8056483 | Трубка | 1 |
| 05 | 4189858 | Хомут трубки | 2 |
| 06 | J011250 | Болт с шайбой | 2 |
| 07 | 4312289 | Шланг | 2 |
| 08 | 4138938 | Уплотнительное кольцо | 4 |
| 09 | 8056336 | Трубка | 2 |
| 10 | 4189858 | Хомут трубки | 2 |
| 11 | J011250 | Болт с шайбой | 2 |
| 12 | 94-2024 | Пробка | 2 |
| 13 | 4137298 | Седло винта | 2 |
| 14 | 4207137 | Кронштейн | 1 |
| 15 | 4251805 | Кронштейн | 1 |
| 16 | 8060125 | Крышка | 1 |
| 17 | J021025 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
