HST основной трубопроводы — HITACHI LX80-2C

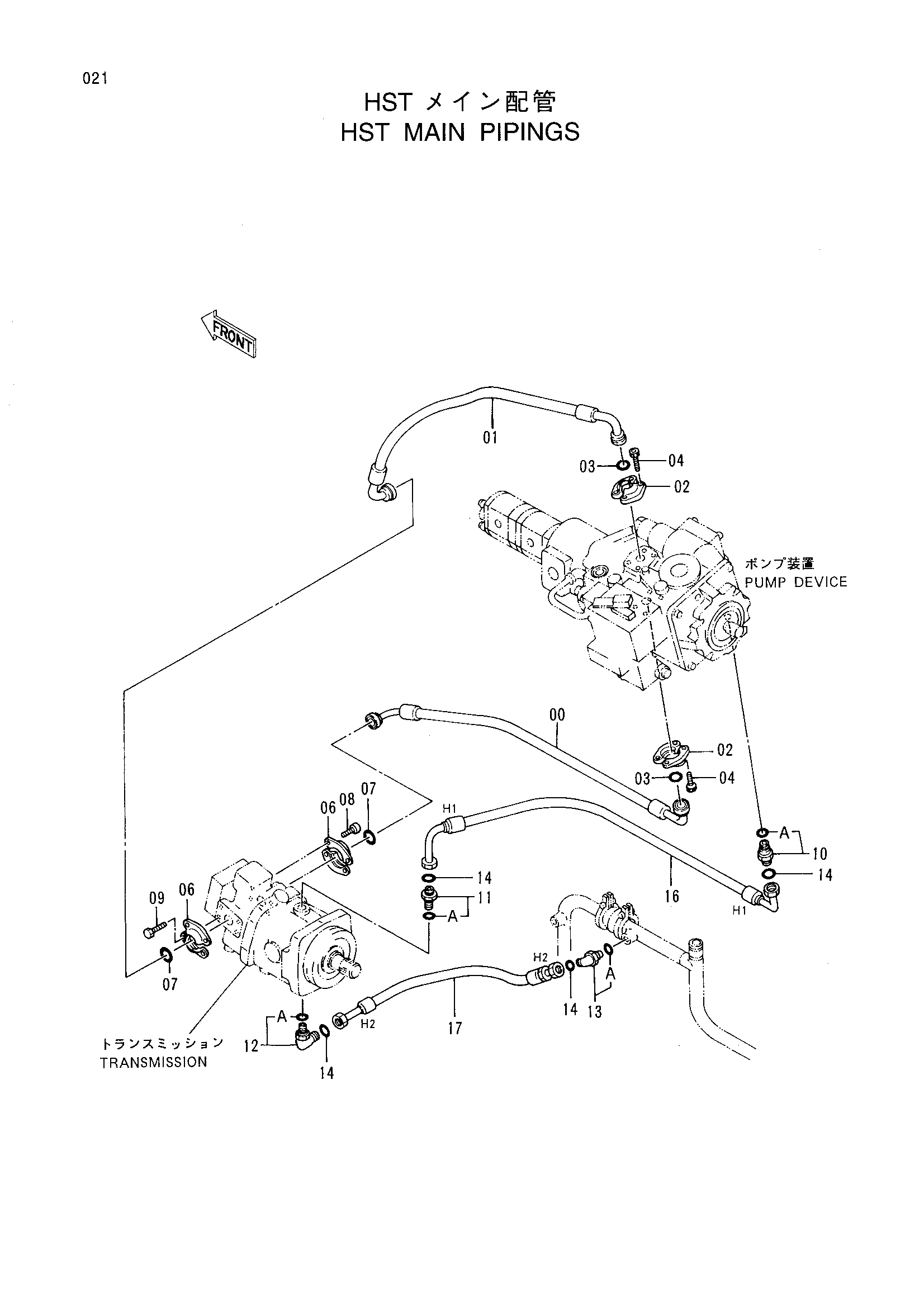

Заводская схема «HST основной трубопроводы» для HITACHI LX80-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4326552 | Шланг | 1 |
| 01 | 4326553 | Шланг | 1 |
| 02 | 4506459 | Разъёмный фланец | 4 |
| 03 | 971489 | Уплотнительное кольцо | 2 |
| 04 | 4047038 | Болт с внутренним шестигранником | 8 |
| 06 | 4085560 | Разъёмный фланец | 4 |
| 07 | 966993 | Уплотнительное кольцо | 2 |
| 08 | M341240 | Болт с внутренним шестигранником | 4 |
| 09 | J901240 | Болт | 4 |
| 10 | 4326695 | Адаптер | 1 |
| 10A | R26906R | Уплотнительное кольцо | 1 |
| 11 | 4197530 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4202404 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4157562 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | 4326895 | Шланг | 1 |
| 17 | 4331066 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
