3-Золотник трубопроводы — HITACHI LX80-2C

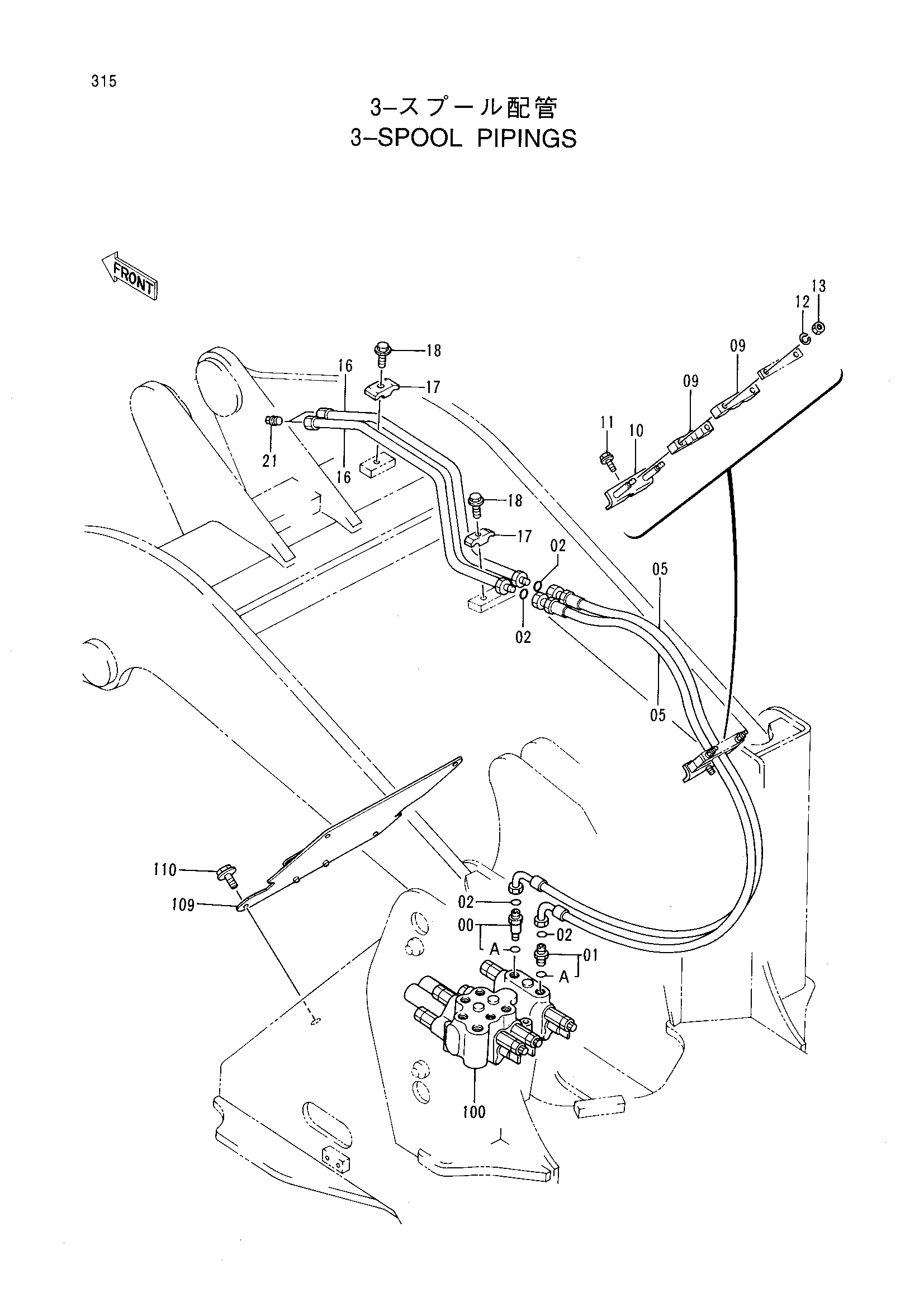

Заводская схема «3-Золотник трубопроводы» для HITACHI LX80-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188625 | Адаптер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4188623 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 4 |
| 05 | 4208484 | Шланг | 2 |
| 09 | 4266628 | Хомут | 2 |
| 10 | 9743044 | Кронштейн | 1 |
| 11 | J021030 | Болт с шайбой | 1 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J950010 | Гайка | 2 |
| 16 | 8056335 | Трубка | 2 |
| 17 | 4189858 | Хомут трубки | 2 |
| 18 | J011250 | Болт с шайбой | 2 |
| 21 | 94-2024 | Пробка | 2 |
| 100 | 4351007 | Гидрораспределитель | 1 |
| 109 | 8066459 | Крышка | 1 |
| 110 | J021025 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
