Дверь (левый)<тво-сеатер стальной кабина> — HITACHI LX80-2C

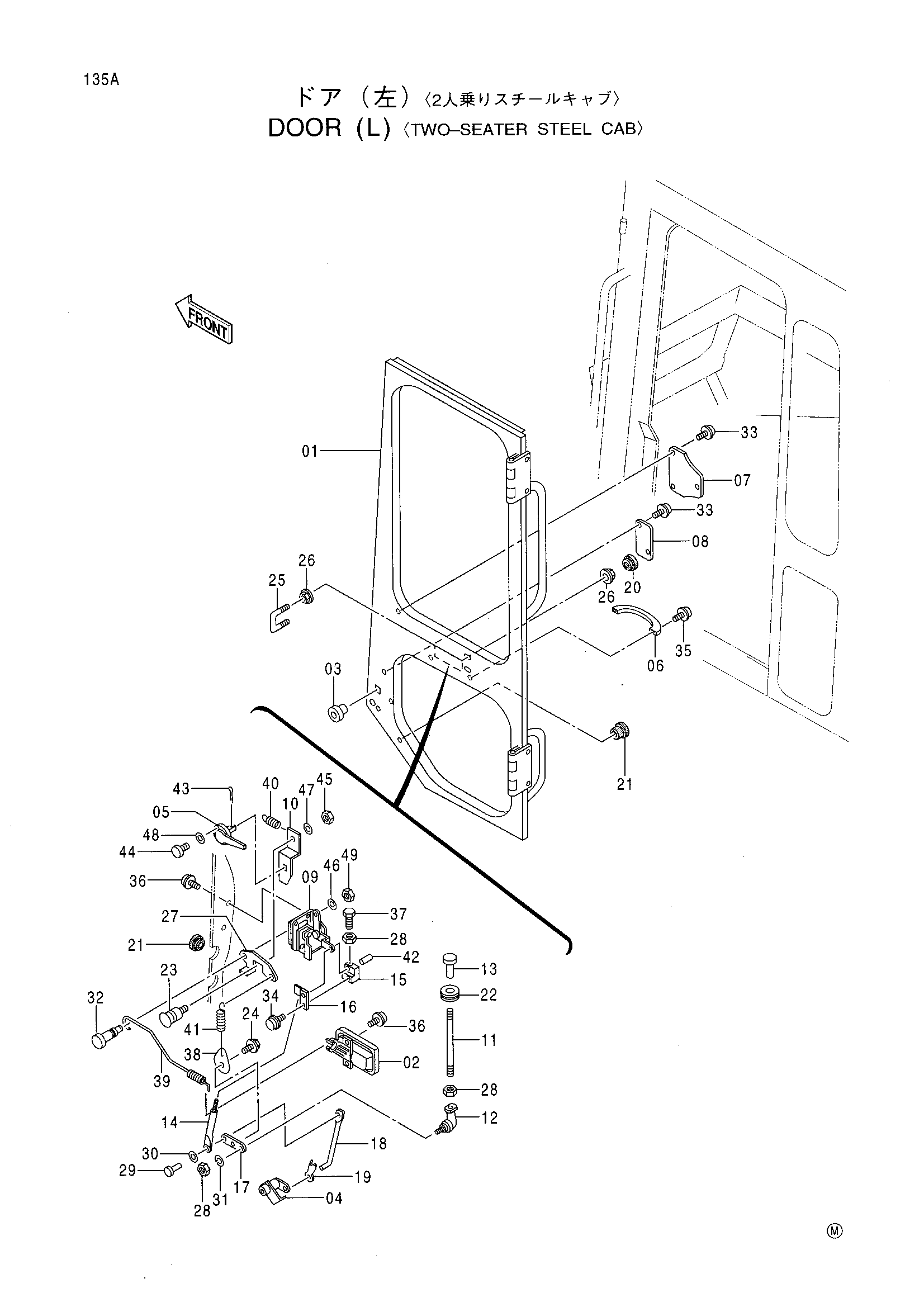

Заводская схема «Дверь (левый)<тво-сеатер стальной кабина>» для HITACHI LX80-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4357113 | Дверь в сборе | 1 | |
| 01 | 4357146 | Рама | 1 |
| 02 | 4357153 | Рукоятка | 1 |
| 03 | 4341431 | Гидроцилиндр. шпонка | 1 |
| 04 | 4341432 | Зажим | 1 |
| 05 | 4357152 | Рукоятка | 1 |
| 06 | 4341460 | Рукоятка | 1 |
| 07 | 4341434 | Крышка | 1 |
| 08 | 4357151 | Крышка гидроцилиндр. | 1 |
| 09 | 4341461 | Замок двери | 1 |
| 10 | 4357154 | Кронштейн | 1 |
| 11 | 4341438 | Стойка | 1 |
| 12 | 4056016 | Шарнир | 1 |
| 13 | 4341439 | Ручка | 1 |
| 14 | 4341440 | Стойка | 1 |
| 15 | 4357258 | Концевой шток | 1 |
| 16 | 4357257 | Концевой шток | 1 |
| 17 | 4341443 | Кронштейн | 1 |
| 18 | 4341444 | Стойка | 1 |
| 19 | 4341445 | Тяга | 1 |
| 20 | 4341446 | Резиновая втулка | 2 |
| 21 | 4341447 | Резиновая втулка | 2 |
| 22 | 4341448 | Резиновая втулка | 1 |
| 23 | 4357155 | Палец | 1 |
| 24 | J020616 | Болт с шайбой | 1 |
| 25 | 4341449 | U-образный болт | 1 |
| 26 | 4341450 | Гайка к-св | 4 |
| 27 | 4357156 | Крюк | 1 |
| 28 | M500504 | Гайка | 3 |
| 29 | 4341451 | Заклёпка | 1 |
| 30 | 4341452 | Шайба | 1 |
| 31 | A590905 | Пружинная шайба | 1 |
| 32 | 4357256 | Шток | 1 |
| 33 | J460510 | Винт с шайбой | 5 |
| 34 | J460520 | Винт с шайбой | 1 |
| 35 | J460620 | Винт с шайбой | 2 |
| 36 | J450610 | Винт с шайбой | 5 |
| 37 | J440520 | Болт | 1 |
| 38 | 4357259 | Кронштейн | 1 |
| 39 | 4357260 | Тяга | 1 |
| 40 | 4357262 | Пружина | 1 |
| 41 | 4357263 | Пружина | 1 |
| 42 | 4015383 | Пружинный штифт | 1 |
| 43 | A762018 | Шплинт | 1 |
| 44 | M450516 | Винт | 2 |
| 45 | M500605 | Гайка | 1 |
| 46 | A590105 | Плоская шайба | 1 |
| 47 | A590906 | Пружинная шайба | 1 |
| 48 | 4287390 | Шайба | 2 |
| 49 | 4357268 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
