Сиденье (с подвеска) — HITACHI LX80-2

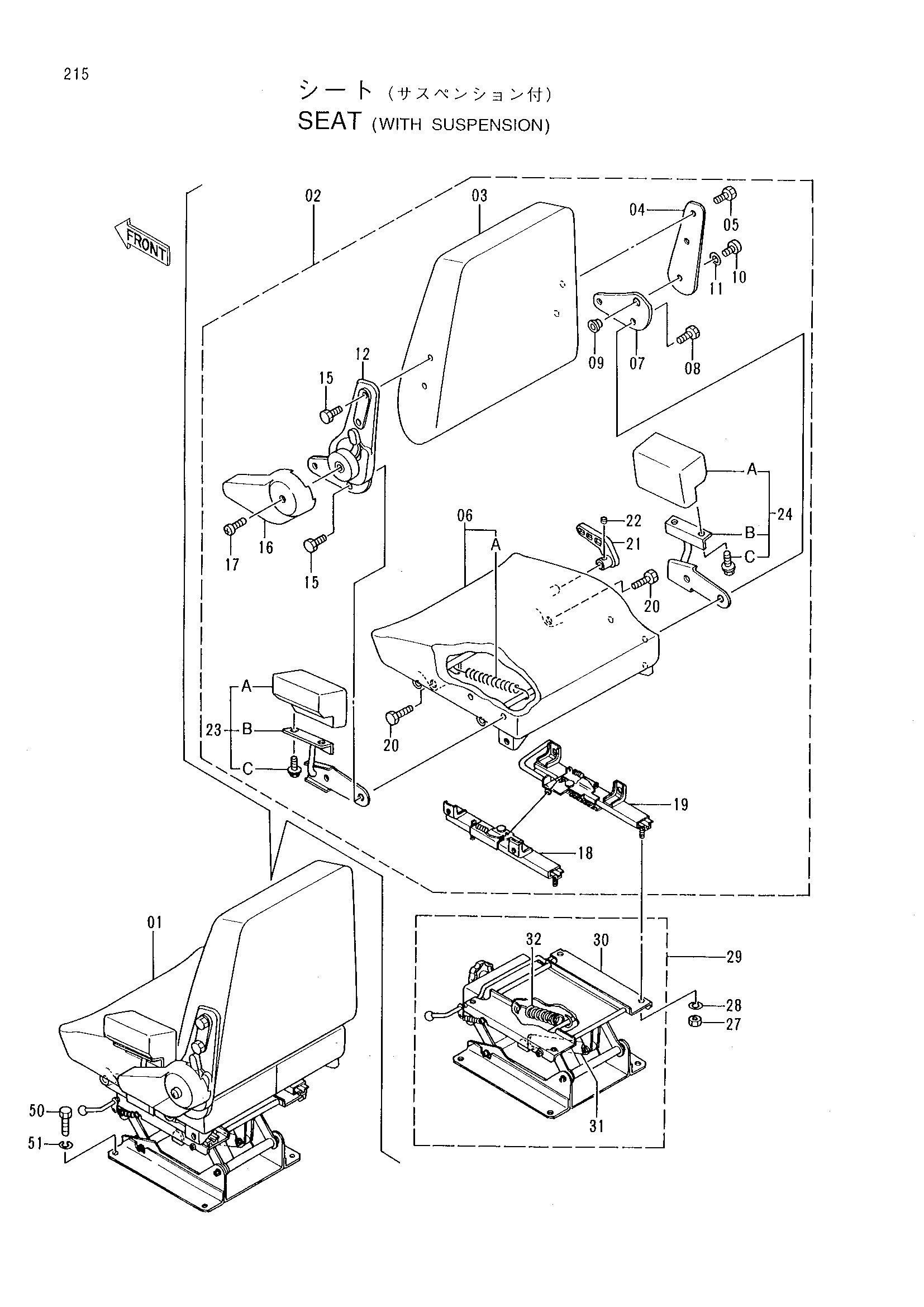

Заводская схема «Сиденье (с подвеска)» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4336544 | Сиденье в сборе | 1 |
| 02 | 4334083 | Сиденье | 1 |
| 03 | 4334085 | Амортизатор | 1 |
| 04 | 4328409 | Кронштейн | 1 |
| 05 | 4328613 | Болт | 2 |
| 06 | 4334084 | Амортизатор | 1 |
| 06A | 4417938 | Пружина | 1 |
| 07 | 4328411 | Кронштейн | 1 |
| 08 | 4328613 | Болт | 2 |
| 12 | 4328412 | Механизм натяжения | 1 |
| 15 | 4328613 | Болт | 4 |
| 16 | 4328413 | Крышка | 1 |
| 18 | 4328414 | Ползун | 1 |
| 19 | 4328415 | Ползун | 1 |
| 20 | 4328614 | Болт | 4 |
| 21 | 4328416 | Рычаг | 1 |
| 23 | 4334086 | Опора рукоять | 1 |
| 23A | 4334088 | Амортизатор | 1 |
| 23B | 4328423 | Левый кронштейн | 1 |
| 23C | J010820 | Болт с шайбой | 2 |
| 24 | 4334087 | Опора рукоять | 1 |
| 24A | 4334088 | Амортизатор | 1 |
| 24B | 4328424 | Правый кронштейн | 1 |
| 24C | J010820 | Болт с шайбой | 2 |
| 27 | M500807 | Гайка | 4 |
| 28 | A590908 | Пружинная шайба | 4 |
| 29 | 4328419 | Подвеска | 1 |
| 30 | 4328615 | Механизм натяжения | 1 |
| 31 | 4328420 | Амортизатор | 1 |
| 32 | 4328421 | Пружина | 1 |
| 50 | J901225 | Болт | 4 |
| 51 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
