Погрузчик рычаг управления (2-рычаг тип) — HITACHI LX80-2

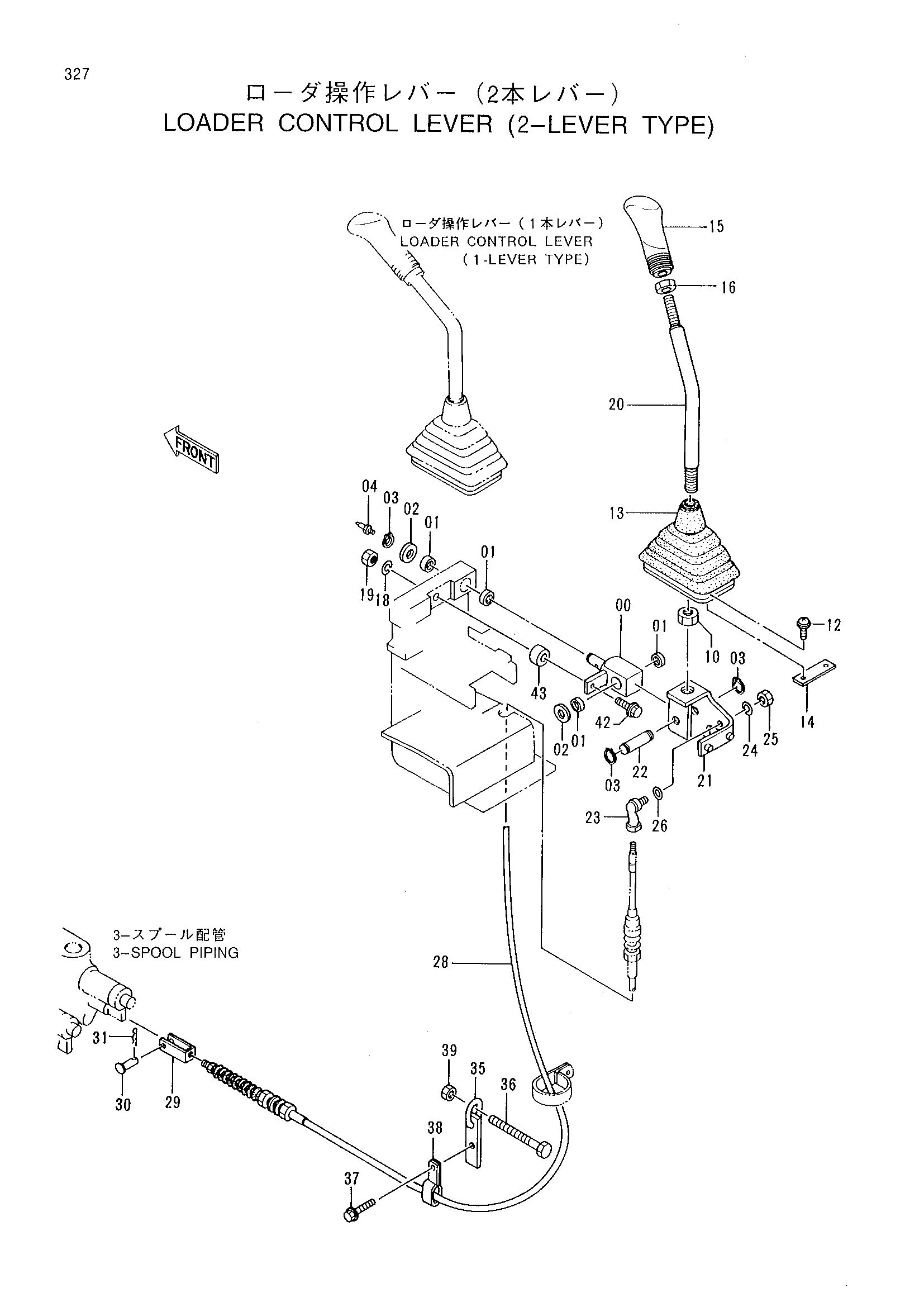

Заводская схема «Погрузчик рычаг управления (2-рычаг тип)» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054527 | Палец | 1 |
| 01 | 4063694 | Игольчатый подшипник | 4 |
| 02 | A590116 | Плоская шайба | 2 |
| 03 | 991339 | Стопорное кольцо | 3 |
| 04 | J75481 | Пресс-маслёнка | 1 |
| 10 | J950016 | Гайка | 1 |
| 12 | J460620 | Винт с шайбой | 4 |
| 13 | 2034550 | Защитный чехол | 1 |
| 14 | 9743007 | Пластина | 1 |
| 15 | 2031487 | Рукоятка | 1 |
| 16 | J952012 | Гайка | 1 |
| 18 | A590908 | Пружинная шайба | 1 |
| 19 | M500807 | Гайка | 1 |
| 20 | 8061486 | Шток | 1 |
| 21 | 8058698 | Рычаг | 1 |
| 22 | 4330704 | Палец | 1 |
| 23 | 4056018 | Шарнир | 1 |
| 24 | A590908 | Пружинная шайба | 1 |
| 25 | M500807 | Гайка | 1 |
| 26 | A590108 | Плоская шайба | 1 |
| 28 | 4306478 | Трос управления | 1 |
| 29 | M980844 | Концевой вилка | 1 |
| 30 | A740821 | Палец | 1 |
| 31 | A762016 | Шплинт | 1 |
| 35 | 4330355 | Кронштейн | 1 |
| 36 | J901008 | Болт | 1 |
| 37 | J011020 | Болт с шайбой | 1 |
| 38 | 4190272 | Зажим | 1 |
| 39 | J950010 | Гайка | 1 |
| 42 | J020860 | Болт с шайбой | 1 |
| 43 | 4143788 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
