Насосный агрегат — HITACHI LX80-2

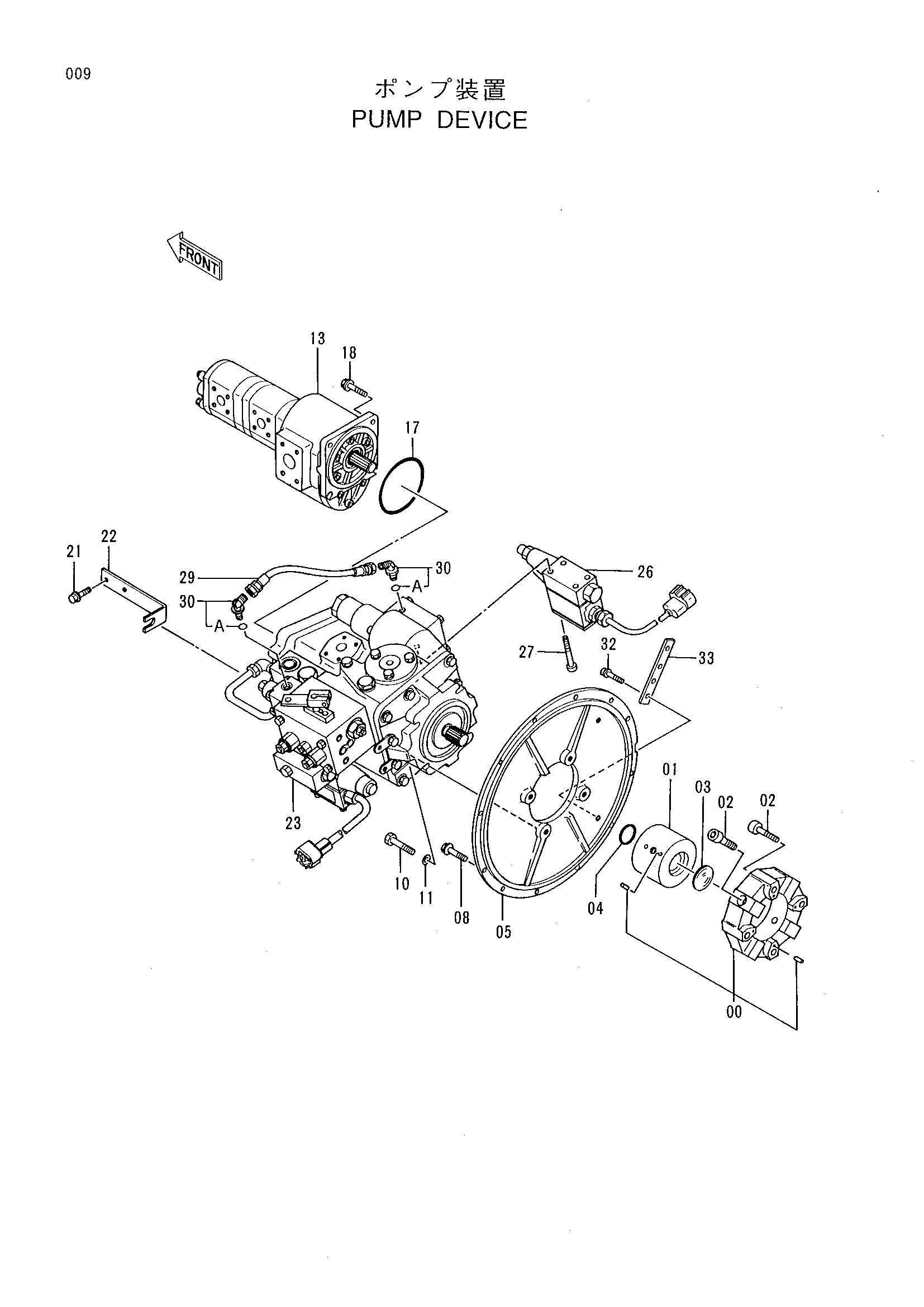

Заводская схема «Насосный агрегат» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4228189 | Муфта | 1 |
| 01 | 3064410 | HUB | 1 |
| 02 | 4095325 | Болт с внутренним шестигранником | 8 |
| 03 | A882050 | Пробка | 1 |
| 04 | 984339 | Уплотнительное кольцо | 1 |
| 05 | 2033783 | Крышка | 1 |
| 08 | J011030 | Болт с шайбой | 12 |
| 10 | J901440 | Болт | 4 |
| 11 | 4114404 | Шайба | 4 |
| 13 | 4312752 | Шестерённый насос | 1 |
| 17 | 4323619 | Уплотнительное кольцо | 1 |
| 18 | J021240 | Болт с шайбой | 4 |
| 21 | J011030 | Болт с шайбой | 2 |
| 22 | 4336808 | Кронштейн | 1 |
| 23 | 4326401 | Поршневой насос | 1 |
| 26 | 4300523 | Электромагнитный клапан | 1 |
| 27 | M340545 | Болт с внутренним шестигранником | 4 |
| 29 | 4291910 | Шланг | 1 |
| 30 | 4279244 | Угловой штуцер | 2 |
| 30A | 4510185 | Уплотнительное кольцо | 1 |
| 32 | J011025 | Болт с шайбой | 1 |
| 33 | 4328059 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
