Погрузчик трубопроводы (3) — HITACHI LX80-2

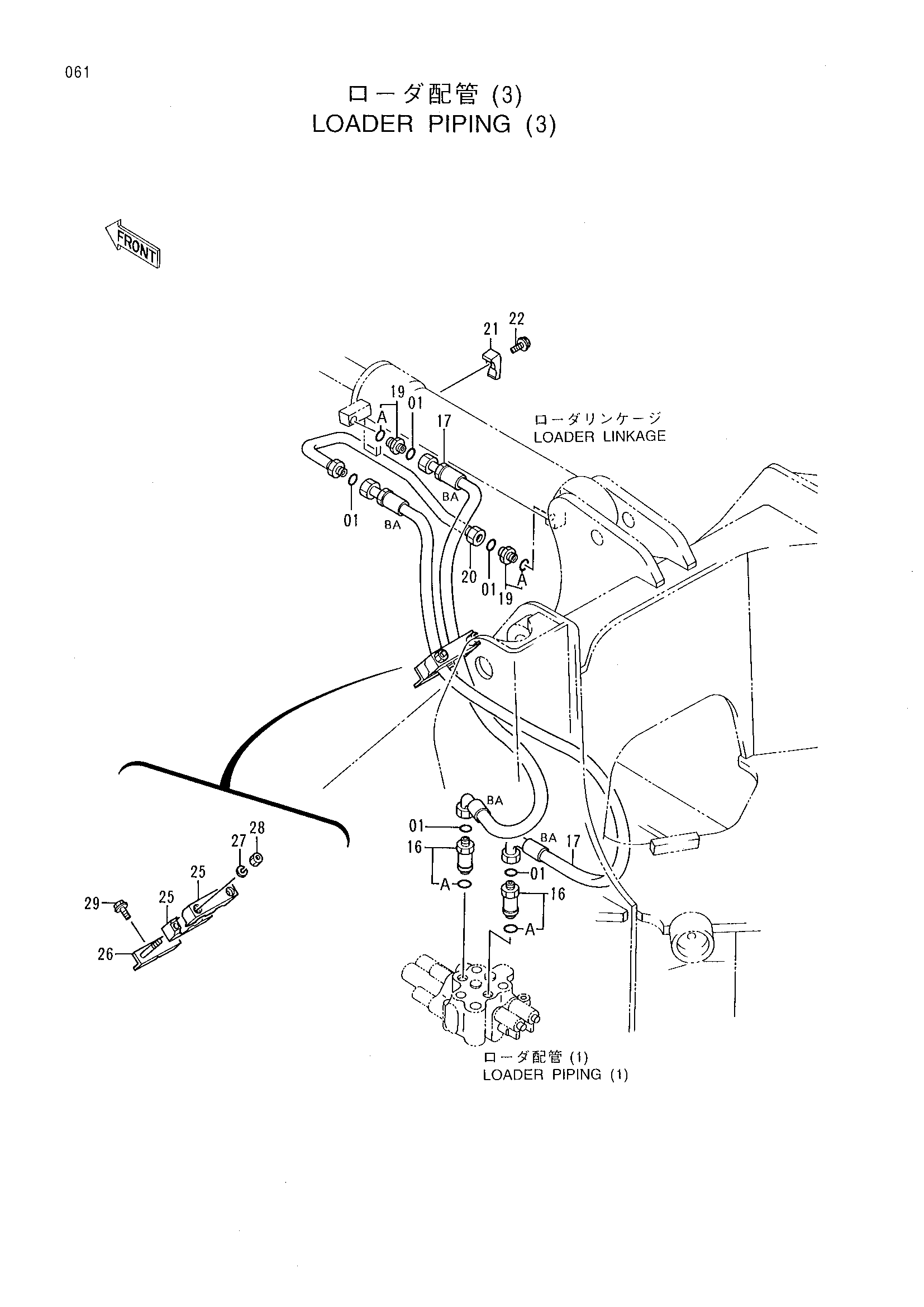

Заводская схема «Погрузчик трубопроводы (3)» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187308 | Уплотнительное кольцо | 5 |
| 16 | 4189539 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4330606 | Шланг | 2 |
| 19 | 4189619 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 8059897 | Трубка | 1 |
| 21 | 4190125 | Хомут трубки | 1 |
| 22 | J011245 | Болт с шайбой | 1 |
| 25 | 4338831 | Хомут | 2 |
| 26 | 9742909 | Кронштейн | 1 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | J950010 | Гайка | 2 |
| 29 | J021030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
