Реар-фулл крыло — HITACHI LX80-2

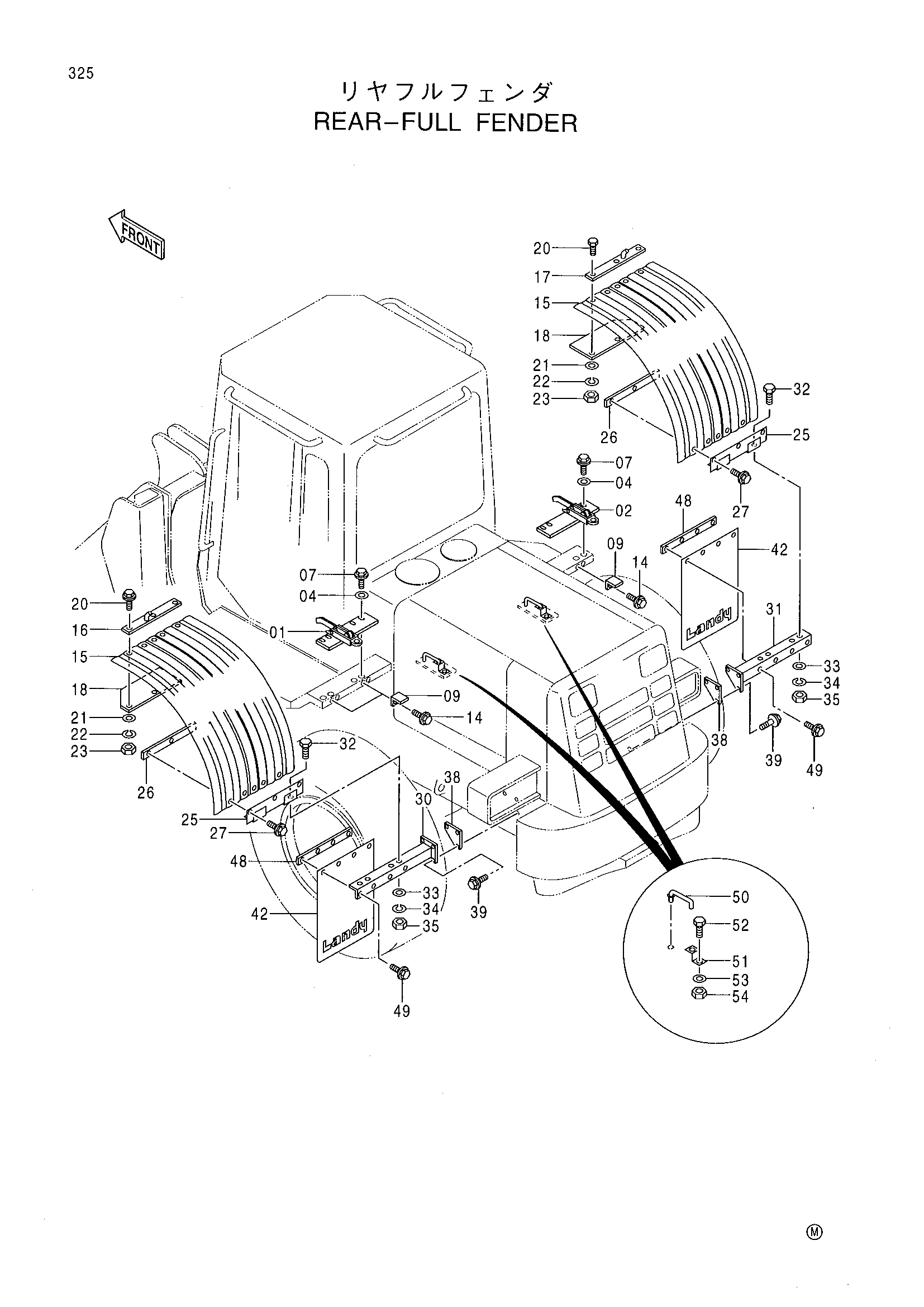

Заводская схема «Реар-фулл крыло» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8063786 | Латкх L | 1 |
| 02 | 8063785 | Латкх R | 1 |
| 04 | J217083 | Шайба | 8 |
| 07 | J011025 | Болт с шайбой | 8 |
| 09 | 4353637 | Кронштейн | 4 |
| 14 | J021025 | Болт с шайбой | 8 |
| 15 | 4366210 | Крыло | 2 |
| 16 | 9744897 | Крюк | 1 |
| 17 | 9744896 | Крюк | 1 |
| 18 | 4353581 | Пластина | 2 |
| 20 | J901035 | Болт | 6 |
| 21 | A590110 | Плоская шайба | 6 |
| 22 | A590910 | Пружинная шайба | 6 |
| 23 | J950010 | Гайка | 6 |
| 25 | 9745294 | Крыло | 2 |
| 26 | 9744903 | Кронштейн | 2 |
| 27 | J021030 | Болт с шайбой | 6 |
| 30 | 8063094 | Кронштейн | 1 |
| 31 | 8063095 | Кронштейн | 1 |
| 32 | J901030 | Болт | 8 |
| 33 | A590110 | Плоская шайба | 8 |
| 34 | A590910 | Пружинная шайба | 8 |
| 35 | J950010 | Гайка | 8 |
| 38 | 4353725 | Седло винта | 2 |
| 39 | J021030 | Болт с шайбой | 6 |
| 42 | 3070624 | Крыло | 2 |
| 48 | 9746902 | Опора | 2 |
| 49 | J020825 | Болт с шайбой | 8 |
| 50 | 9745295 | Стойка | 2 |
| 51 | 4357208 | Кронштейн | 2 |
| 52 | J900814 | Болт | 2 |
| 53 | A590908 | Пружинная шайба | 2 |
| 54 | M500807 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
