Гидроцилиндр ковша — HITACHI LX80-2

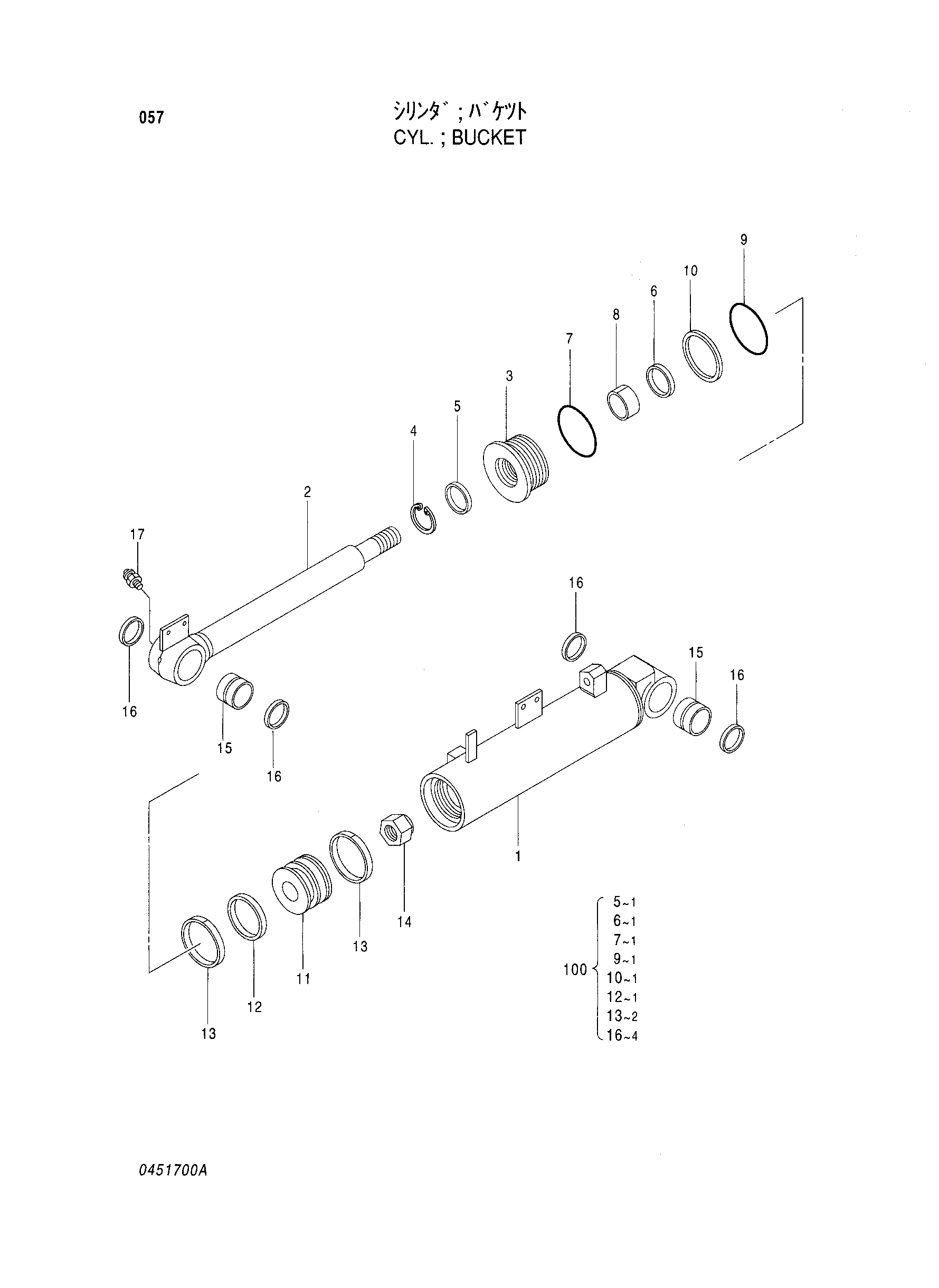

Заводская схема «Гидроцилиндр ковша» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4301687 | Гидроцилиндр ковша | 1 | |
| 1 | 4333075 | Гидроцилиндр | 1 |
| 2 | 4333069 | Шток поршня | 1 |
| 3 | 4333070 | Головка гидроцилиндра | 1 |
| 4 | 4333071 | Стопорное кольцо | 1 |
| 5 | 4333072 | Пылезащитное уплотнение | 1 |
| 6 | 4333073 | Манжета | 1 |
| 7 | A810120 | Уплотнительное кольцо | 1 |
| 8 | 4333074 | Втулка | 1 |
| 9 | A811115 | Уплотнительное кольцо | 1 |
| 10 | 4323489 | Опорное кольцо | 1 |
| 11 | 4323490 | Поршень | 1 |
| 12 | 4323491 | Поршневое кольцо | 1 |
| 13 | 4323492 | Износостойкое кольцо | 2 |
| 14 | 4323493 | Гайка | 1 |
| 15 | 4323494 | Втулка | 2 |
| 16 | 4323495 | Пылезащитное уплотнение | 4 |
| 17 | J75481 | Штуцер | 1 |
| 100 | 4333289 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
