Радиатор — HITACHI LX80-2

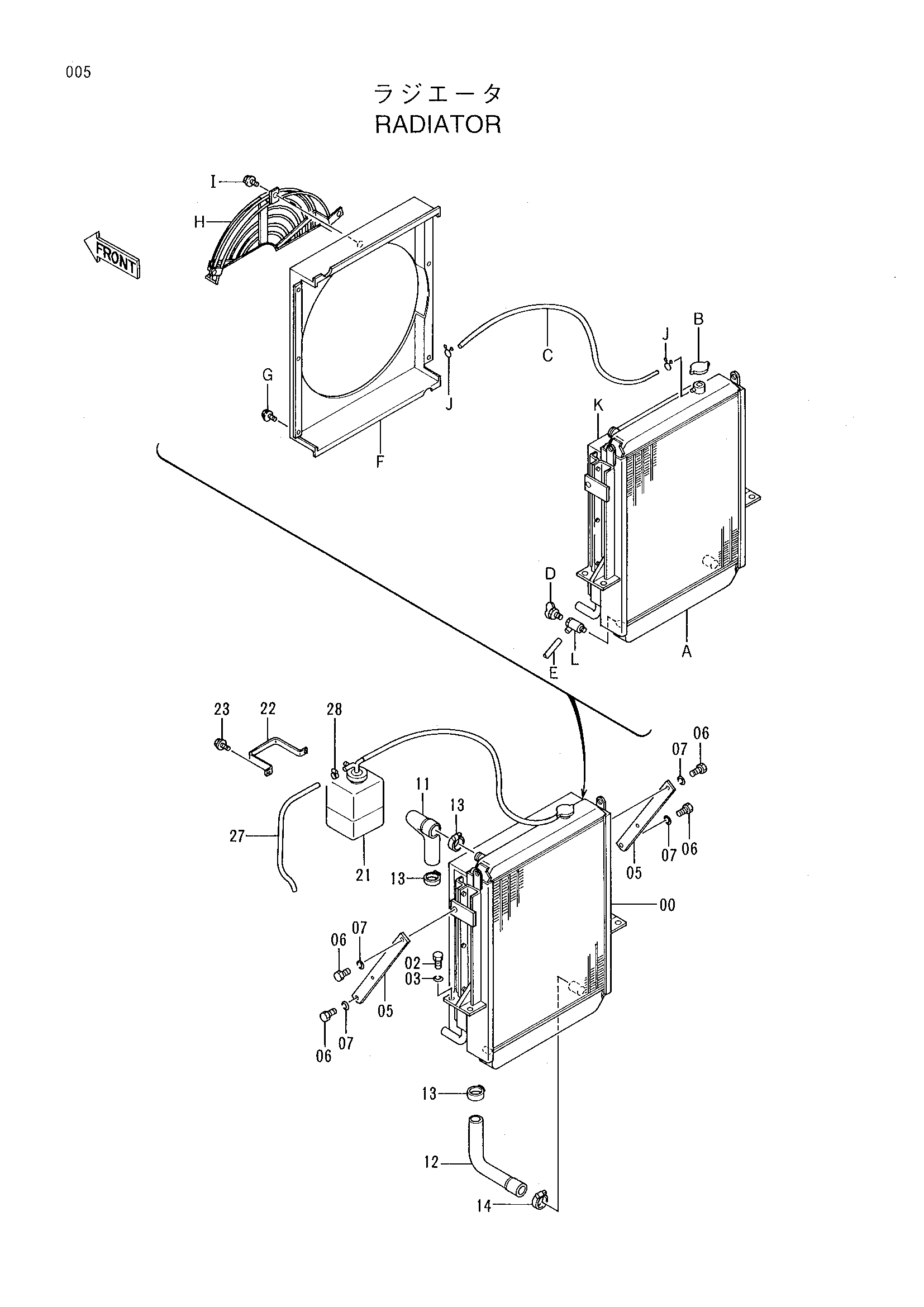

Заводская схема «Радиатор» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335052 | Радиатор в сборе | 1 |
| 00A | 4339601 | Радиатор | 1 |
| 00B | 4152858 | Колпачок | 1 |
| 00C | 4349149 | Водяной шланг | 1 |
| 00D | 4234599 | Кран | 1 |
| 00E | 4234600 | Трубка дренажный | 1 |
| 00F | 4340218 | Кожух | 1 |
| 00G | J021020 | Болт с шайбой | 6 |
| 00H | 4339946 | Защита вентилятор | 1 |
| 00I | J021020 | Болт с шайбой | 3 |
| 00J | 4224350 | Зажим | 2 |
| 00K | 4339600 | Масляный радиатор | 1 |
| 00L | 4201253 | Кокк дренажный | 1 |
| 02 | J901640 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 05 | 4335807 | Стойка | 2 |
| 06 | J901635 | Болт | 4 |
| 07 | A590916 | Пружинная шайба | 4 |
| 11 | 3066643 | Водяной шланг | 1 |
| 12 | 3066642 | Водяной шланг | 1 |
| 13 | 4282474 | Хомут шланга | 3 |
| 14 | 4296063 | Хомут шланга | 1 |
| 21 | 4197948 | Бак воды | 1 |
| 22 | 4180555 | Хомут | 1 |
| 23 | J011025 | Болт с шайбой | 2 |
| 27 | 4244758 | Водяной шланг | 1 |
| 28 | 4508575 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
