Тормоз — HITACHI LX80-2

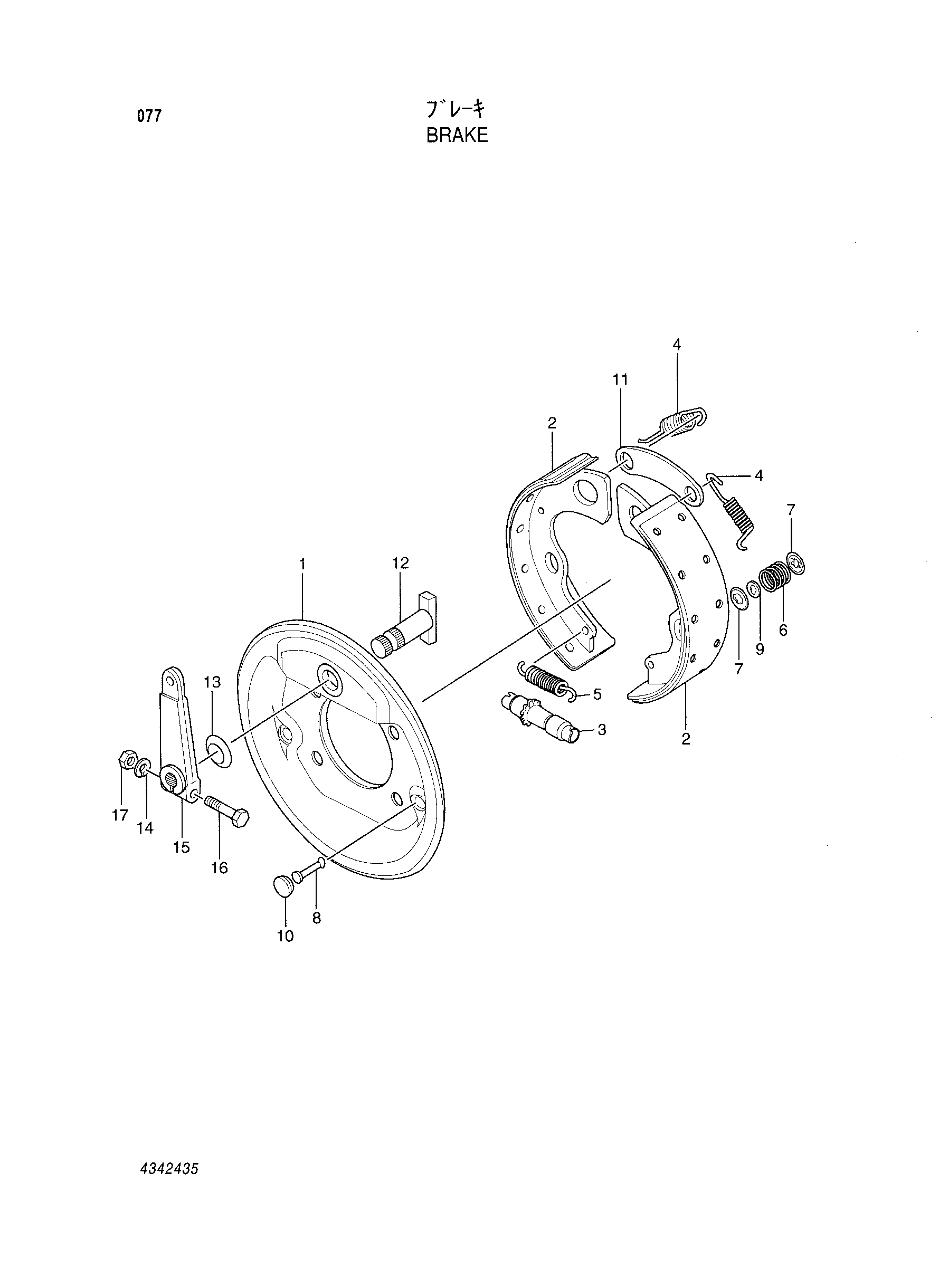

Заводская схема «Тормоз» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4342435 | Тормоз | 1 | |
| 1 | 4319633 | Пластина | 1 |
| 2 | 4319634 | Накладка | 2 |
| 3 | 4319635 | Механизм натяжения | 1 |
| 4 | 4319636 | Пружина | 2 |
| 5 | 4319637 | Пружина | 1 |
| 6 | 4298459 | Пружина | 2 |
| 7 | 4298463 | Чашка | 4 |
| 8 | 4298460 | Палец | 2 |
| 9 | 4298467 | Шайба | 2 |
| 10 | 4298468 | Крышка | 2 |
| 11 | 4319643 | Браке | 1 |
| 12 | 4319644 | Вал кулачок | 1 |
| 13 | 4319645 | Шайба | 1 |
| 14 | 4319646 | Пружинная шайба | 1 |
| 15 | 4342234 | Рычаг | 1 |
| 16 | 4319648 | Болт | 1 |
| 17 | 4319649 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
