Гидроцилиндр — HITACHI LX80-2

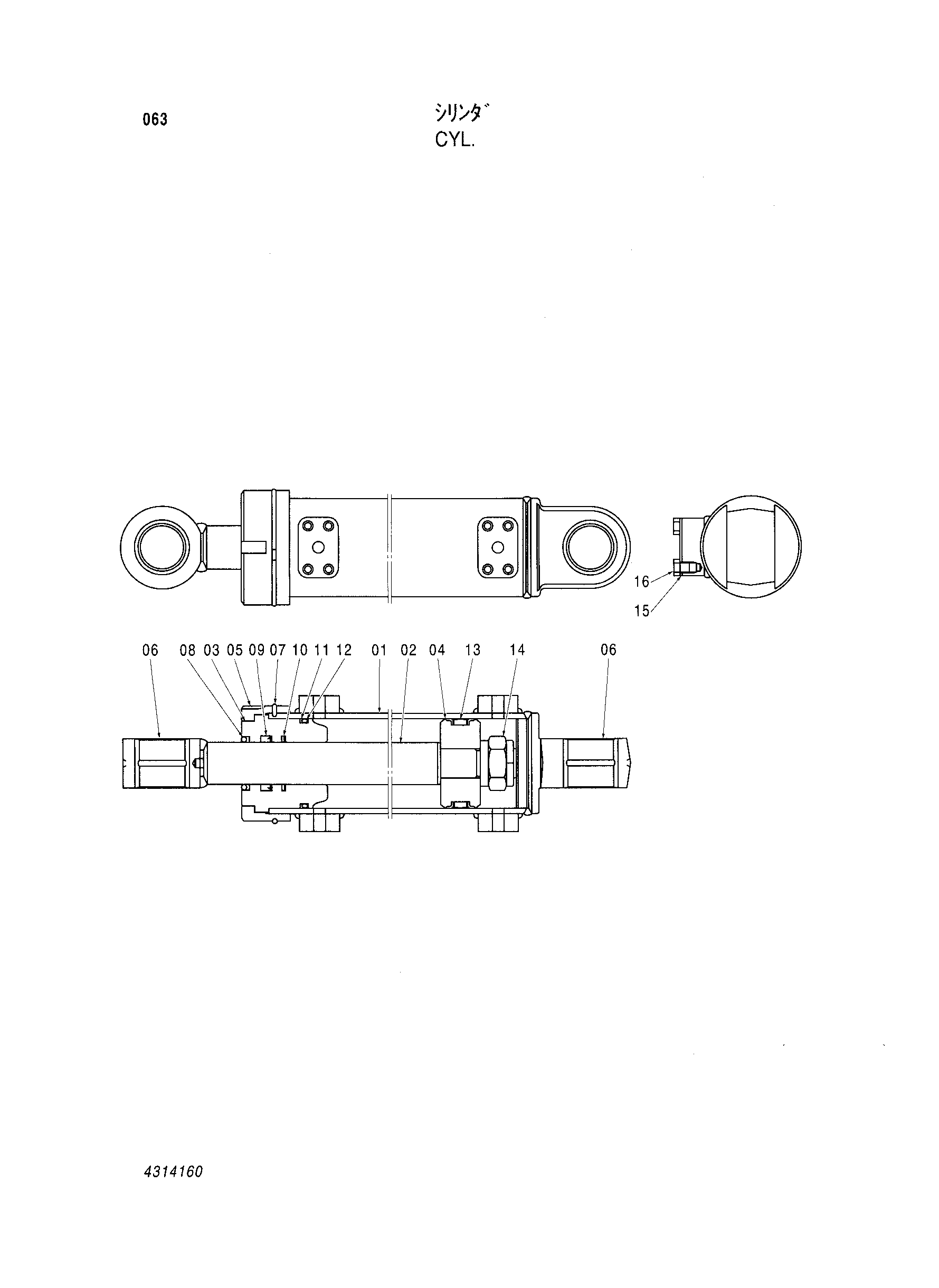

Заводская схема «Гидроцилиндр» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4314160 | Гидроцилиндр | 1 | |
| 01 | 4314161 | Трубка | 1 |
| 02 | 4314162 | Шток | 1 |
| 03 | 4314163 | Направляющая | 1 |
| 04 | 4314164 | Поршень | 1 |
| 05 | 4314165 | Головка | 1 |
| 06 | 4314166 | Втулка | 2 |
| 07 | 4314167 | Кольцо | 1 |
| 08 | 4314168 | Пылезащитное уплотнение | 1 |
| 09 | 4314169 | Манжета | 1 |
| 10 | 4314170 | Кольцо | 1 |
| 11 | 4314171 | Опорное кольцо | 1 |
| 12 | 4314172 | Уплотнительное кольцо | 1 |
| 13 | 4314173 | Уплотнительное кольцо | 1 |
| 14 | 4314174 | U-образная гайка | 1 |
| 15 | 4283417 | Крышка | 2 |
| 16 | 4283418 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
