Трансмиссия трубопроводы — HITACHI LX80-2

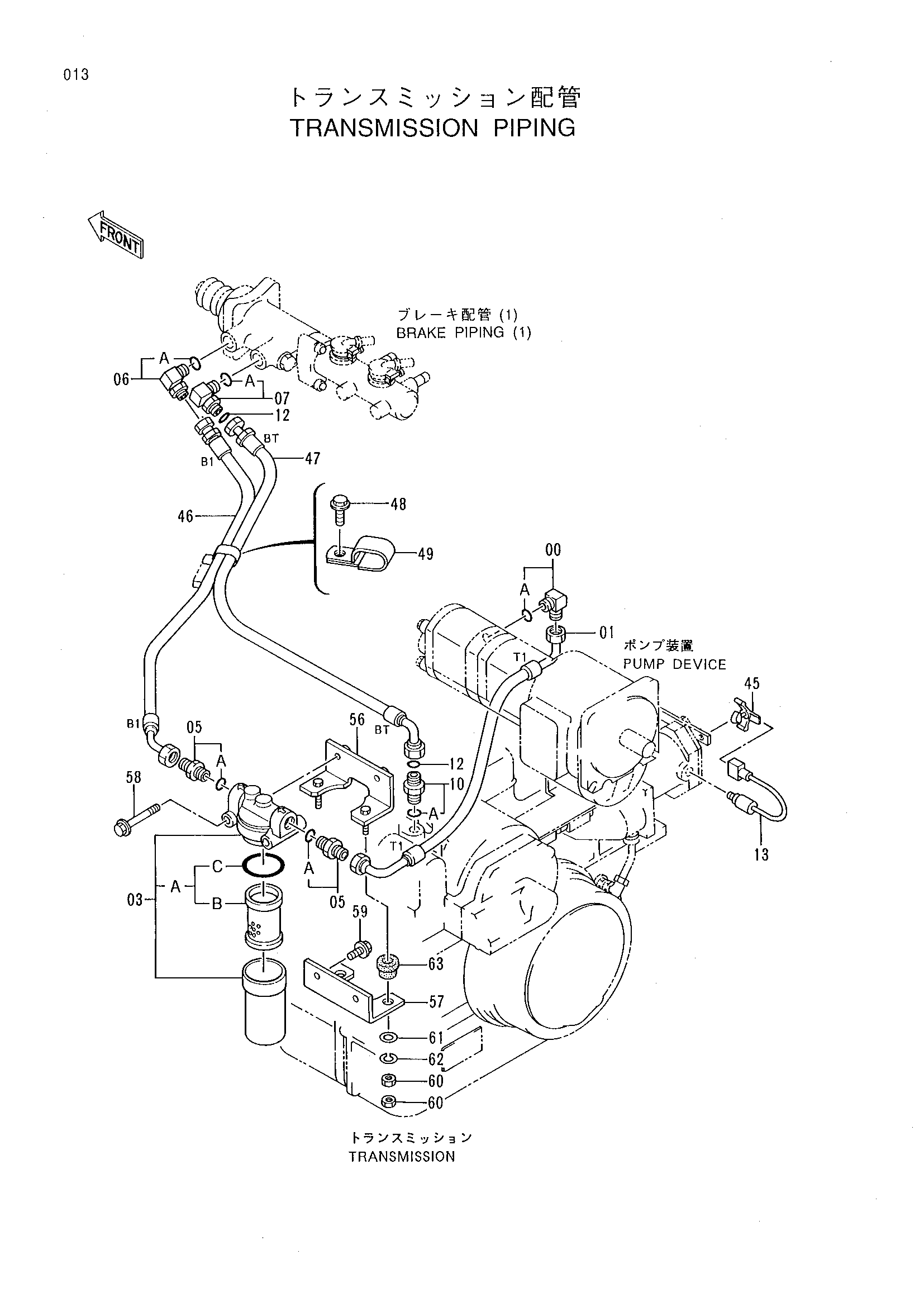

Заводская схема «Трансмиссия трубопроводы» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200471 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4305674 | Нейлоновый шланг | 1 |
| 02 | J011095 | Болт с шайбой | 2 |
| 03 | 4191300 | Масляный фильтр | 1 |
| 03A | 4207841 | Элемент масляный | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811065 | Уплотнительное кольцо | 1 |
| 05 | 4200469 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4200471 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200580 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4198407 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 2 |
| 13 | 4314312 | Датчик давления | 1 |
| 45 | 4337290 | Зажим | 1 |
| 46 | 4334469 замена: 4369520 | Шланг | 1 |
| 46 | 4369520 | Шланг | 1 |
| 47 | 4332597 | Шланг | 1 |
| 48 | J011020 | Болт с шайбой | 1 |
| 49 | 4190282 | Зажим | 1 |
| 56 | 9743689 | Кронштейн | 1 |
| 57 | 4342892 | Кронштейн | 1 |
| 58 | J011000 | Болт с шайбой | 2 |
| 59 | J011020 | Болт с шайбой | 2 |
| 60 | M500807 | Гайка | 4 |
| 61 | 4225974 | Плоская шайба | 2 |
| 62 | A590908 | Пружинная шайба | 2 |
| 63 | 4225973 | Резиновая подушка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
