Многофункциональный быстросъёмное устройство — HITACHI LX80-2

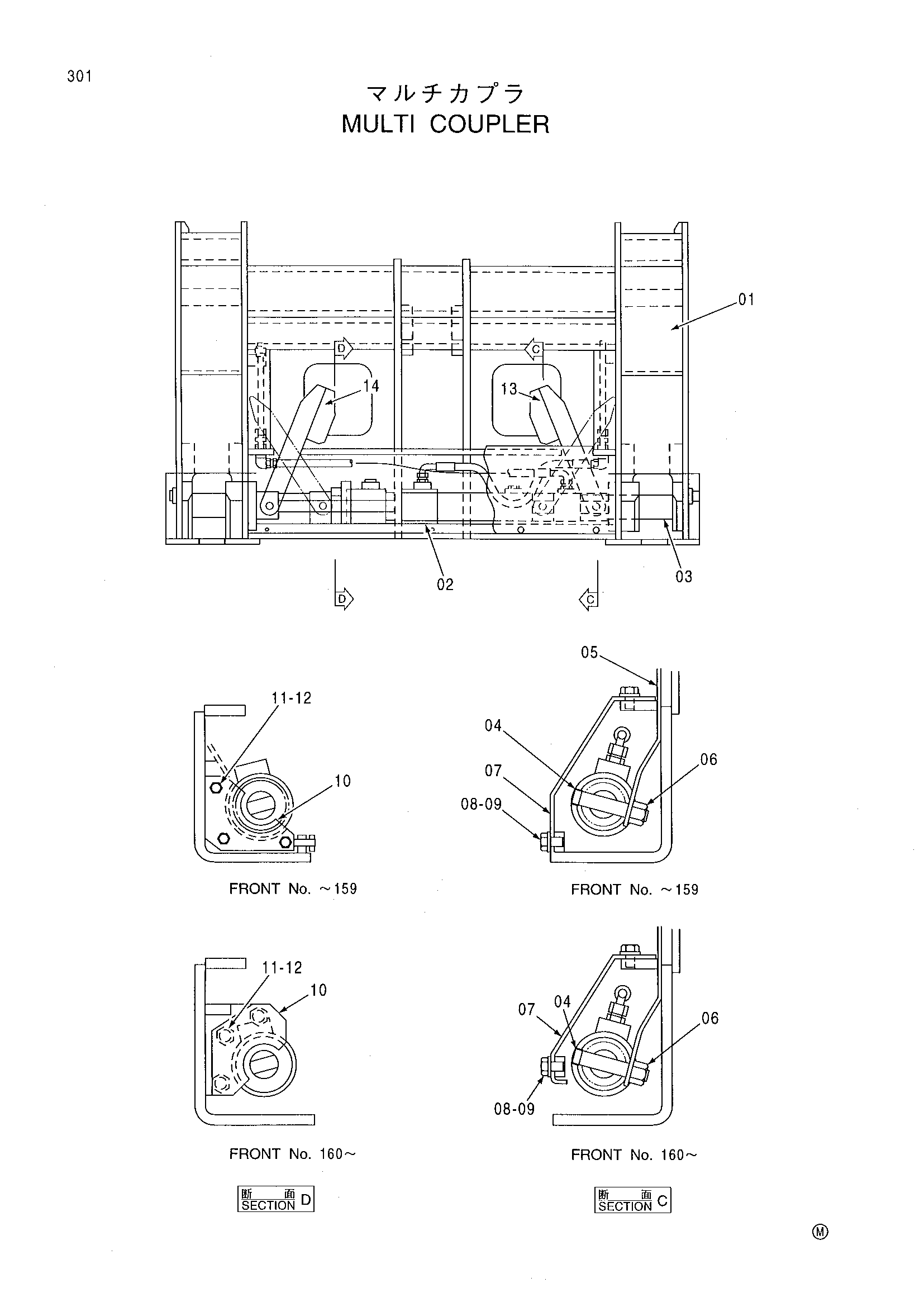

Заводская схема «Многофункциональный быстросъёмное устройство» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4246106 | Быстросъёмное устройство быстрый | 1 | |
| 01 | 4275886 | Корпус | 1 |
| 02 | 4275876 замена: 4391722 | Гидроцилиндр | 1 |
| 02 | 4391722 | Гидроцилиндр | 1 |
| 03 | 4275877 | Вал | 2 |
| 04 | 4274421 | Вал | 2 |
| 04 | 4274427 | Вал | 2 |
| 05 | 4275879 | Индикатор | 2 |
| 06 | 4275913 | Гайка | 2 |
| 07 | 4275880 | Крышка | 1 |
| 07 | 4382581 | Крышка | 1 |
| 07 | 4381838 | Крышка | 1 |
| 08 | J901020 | Болт | 10 |
| 08 | J901020 | Болт | 7 |
| 09 | 4114402 | Шайба | 10 |
| 09 | J222010 | Шайба | 7 |
| 10 | 4275881 | Пластина | 1 |
| 10 | 4381843 | Пластина | 1 |
| 11 | J901250 | Болт | 3 |
| 11 | J901240 | Болт | 3 |
| 12 | 4086891 | Шайба | 3 |
| 12 | A590912 | Пружинная шайба | 3 |
| 13 | 4381835 | Индикатор | 1 |
| 14 | 4381836 | Индикатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
