Дифферентиал-локк трубопроводы — HITACHI LX80-2

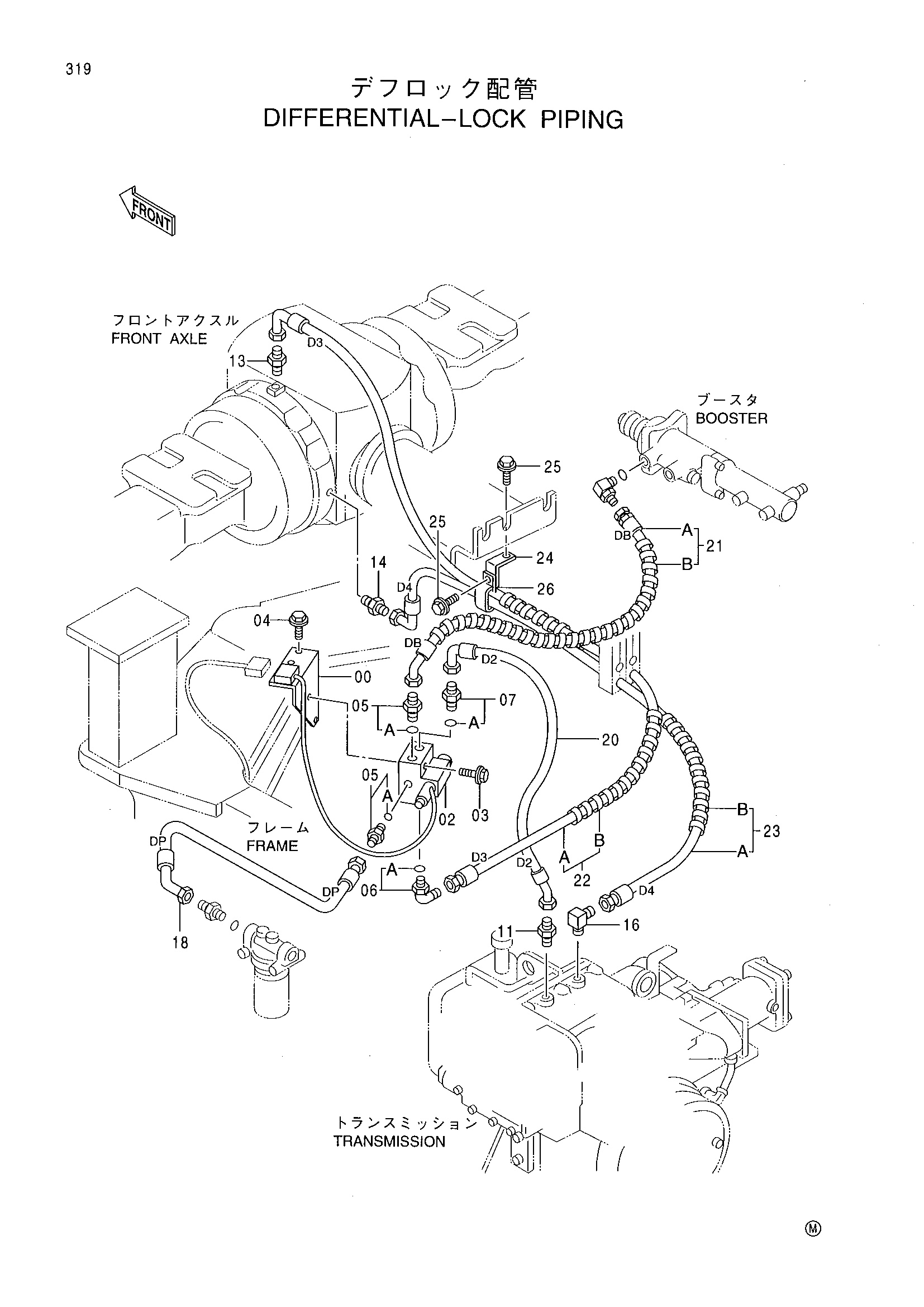

Заводская схема «Дифферентиал-локк трубопроводы» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4337194 | Кронштейн | 1 |
| 02 | 4302673 | Клапан блок | 1 |
| 03 | J010860 | Болт с шайбой | 2 |
| 04 | J011025 | Болт с шайбой | 2 |
| 05 | 4200466 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200465 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4154651 | Адаптер | 1 |
| 13 | 4298812 | Адаптер | 1 |
| 14 | 4215650 | Адаптер | 1 |
| 16 | 4154657 | Угловой штуцер | 1 |
| 18 | 4345420 | Шланг | 1 |
| 20 | 4345422 | Шланг | 1 |
| 21 | 9142693 | Шланг в сборе | 1 |
| 21A | 4345421 | Шланг | 1 |
| 21B | 4133527 | Защитный кожух | 1 |
| 22 | 9140803 | Шланг в сборе | 1 |
| 22A | 4324989 | Шланг | 1 |
| 22B | 4133527 | Защитный кожух | 1 |
| 23 | 9140810 | Шланг в сборе | 1 |
| 23A | 4310152 | Шланг | 1 |
| 23B | 4133527 | Защитный кожух | 1 |
| 24 | 9744282 | Кронштейн | 1 |
| 25 | J021025 | Болт с шайбой | 2 |
| 26 | 4190292 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
