Погрузчик трубопроводы (1) — HITACHI LX80-2

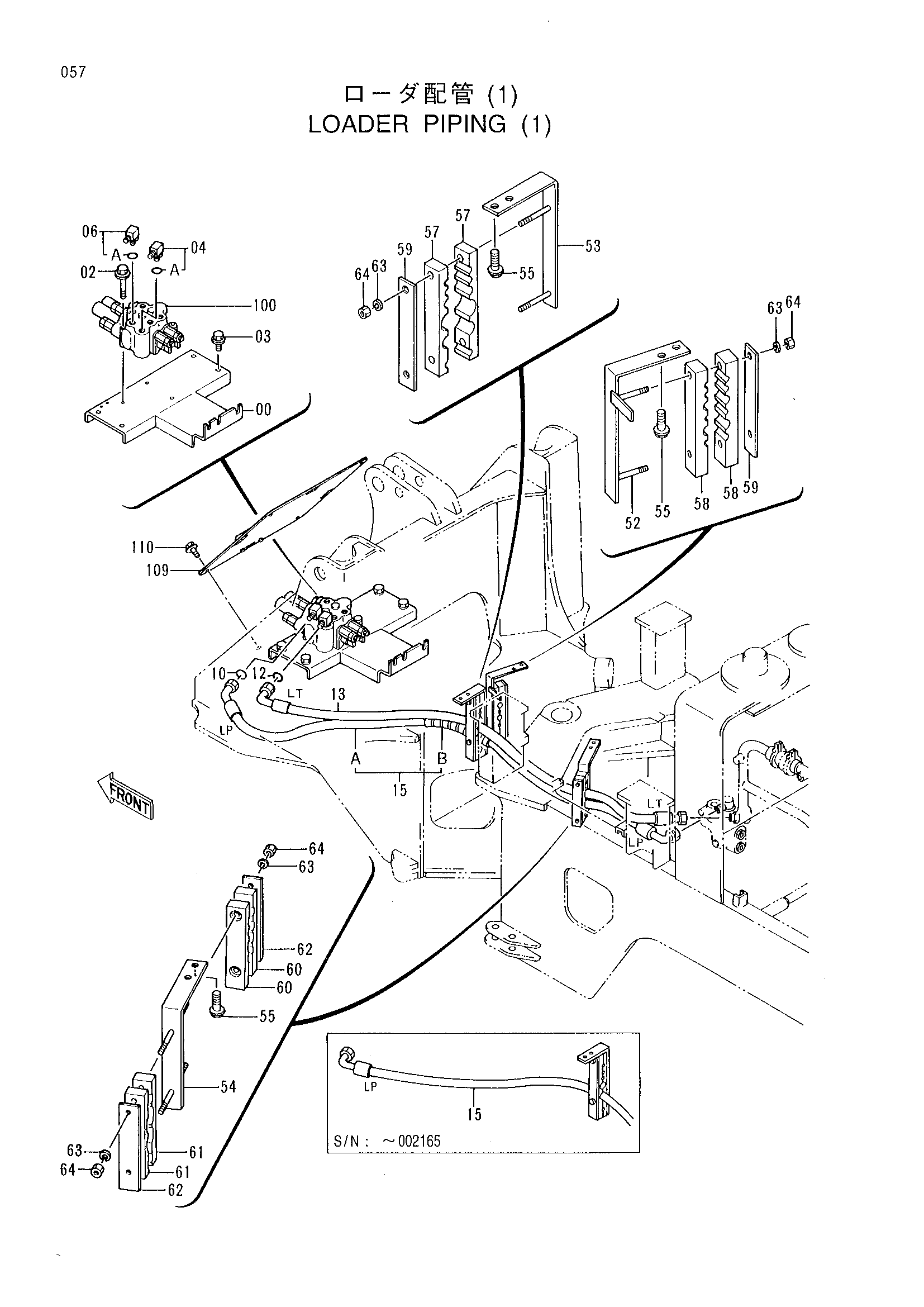

Заводская схема «Погрузчик трубопроводы (1)» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8059249 | Кронштейн | 1 |
| 02 | J011295 | Болт с шайбой | 3 |
| 03 | J021235 | Болт с шайбой | 4 |
| 04 | 4198799 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4157562 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 1 |
| 13 | 4296650 | Шланг | 1 |
| 15 | 4305618 замена: 9158277 | Шланг | 1 |
| 15 | 9158277 | Шланг в сборе | 1 |
| 15A | 4381172 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 1 |
| 52 | 8054867 | Кронштейн | 1 |
| 53 | 8054866 | Кронштейн | 1 |
| 54 | 8059485 | Кронштейн | 1 |
| 55 | J011225 | Болт с шайбой | 6 |
| 57 | 4337139 | Хомут | 2 |
| 58 | 4337138 | Хомут | 2 |
| 59 | 4301693 | Пластина | 2 |
| 60 | 4337130 | Хомут | 2 |
| 61 | 4326839 | Хомут | 2 |
| 62 | 4336121 | Пластина | 2 |
| 63 | A590910 | Пружинная шайба | 8 |
| 64 | J950010 | Гайка | 8 |
| 100 | 4299173 замена: 4351006 | Гидрораспределитель | 1 |
| 100 | 4351006 | Гидрораспределитель | 1 |
| 109 | 8049316 | Крышка | 1 |
| 110 | J021025 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
