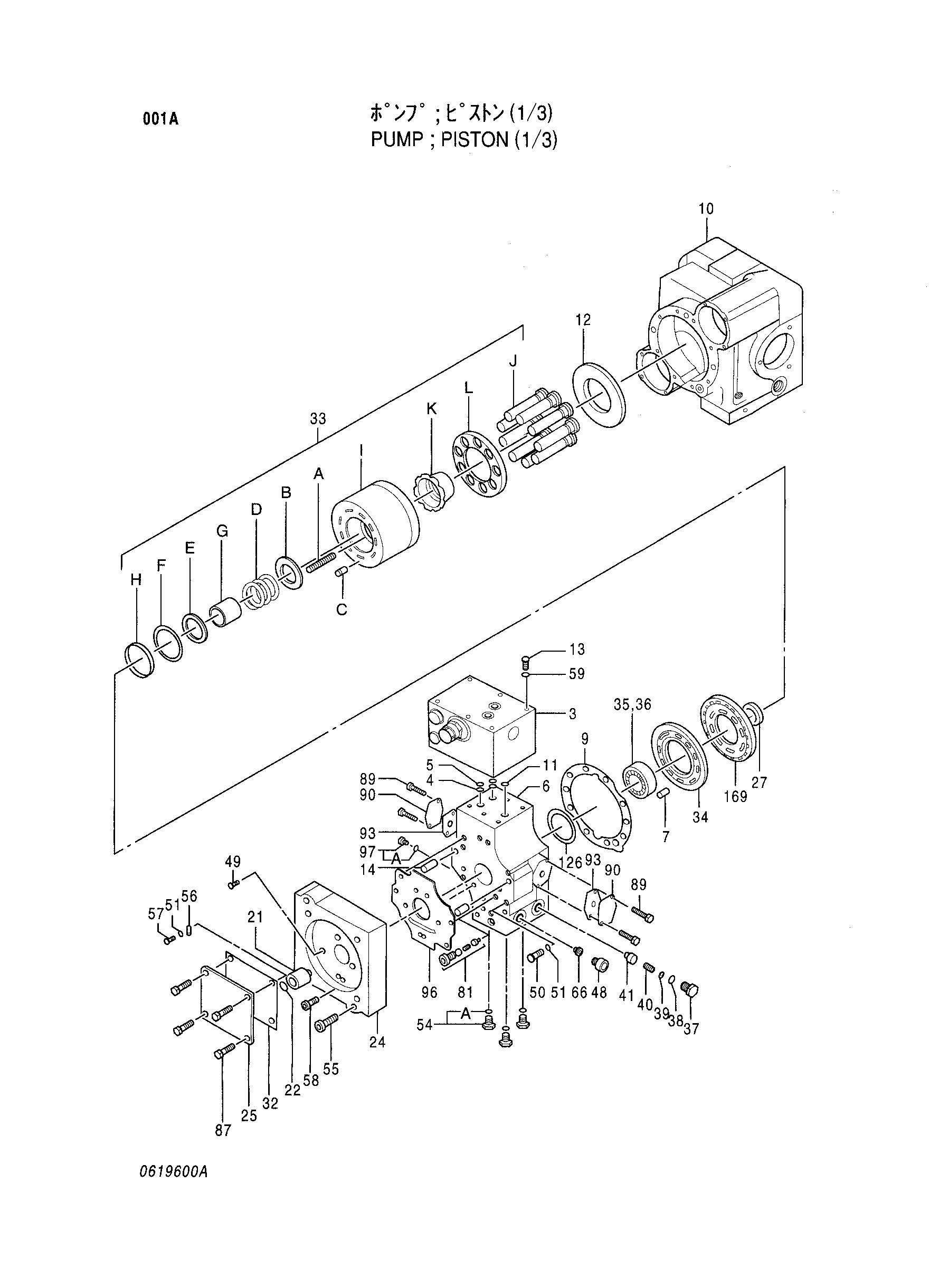

Поршневой насос (1/3) — HITACHI LX80-2
Заводская схема «Поршневой насос (1/3)» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4326401 | Поршневой насос | 1 | |
| 3 | 4342504 | Коллектор | 1 |
| 4 | 4260719 | Опорное кольцо | 2 |
| 5 | 4509181 | Уплотнительное кольцо | 2 |
| 7 | 0172703 | Палец | 1 |
| 9 | 4260785 | Прокладка | 1 |
| 11 | 0342203 | Уплотнительное кольцо | 1 |
| 12 | 4260786 | Пластина | 1 |
| 13 | 4263217 | Болт | 6 |
| 14 | 0129602 | Палец | 2 |
| 21 | 4260792 | Муфта | 1 |
| 22 | 0342207 | Стопорное кольцо | 1 |
| 25 | 0619001 | Крышка | 1 |
| 27 | 4260795 | Проставка | 1 |
| 32 | 0619002 | Крышка | 1 |
| 33 | 0619003 | Блок гидроцилиндра | 1 |
| 34 | 4260801 | Пластина | 1 |
| 35 | 4260802 | Подшипник | 1 |
| 36 | 4260803 | Подшипник | 1 |
| 37 | 4260804 | Пробка | 1 |
| 38 | 4260805 | Регулировочная шайба | 1 |
| 39 | 0172727 | Уплотнительное кольцо | 1 |
| 40 | 4260806 | Пружина | 1 |
| 41 | 4260807 | Поршень | 1 |
| 48 | 4260811 | Пробка | 1 |
| 49 | 0619004 | Винт | 3 |
| 50 | 4263226 | Болт с внутренним шестигранником | 8 |
| 51 | 0619005 | Шайба | 9 |
| 54 | 4260813 | Пробка | 3 |
| 54A | 4510185 | Уплотнительное кольцо | 1 |
| 55 | 0619006 | Винт | 2 |
| 56 | 4260814 | Кронштейн | 3 |
| 57 | 0619007 | Винт | 1 |
| 58 | 0619008 | Винт | 2 |
| 59 | 0342211 | Шайба | 6 |
| 66 | 0619009 | Дроссель | 1 |
| 81 | 4260822 | Обратный клапан | 2 |
| 87 | 4263223 | Болт | 4 |
| 89 | 4263224 | Болт | 4 |
| 90 | 4260825 | Крышка | 2 |
| 93 | 4260828 | Прокладка | 2 |
| 96 | 0619010 | Прокладка | 1 |
| 97 | 4260831 | Пробка | 1 |
| 97A | R26448R | Уплотнительное кольцо | 1 |
| 126 | 4260837 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
