Гидробак — HITACHI LX80-2

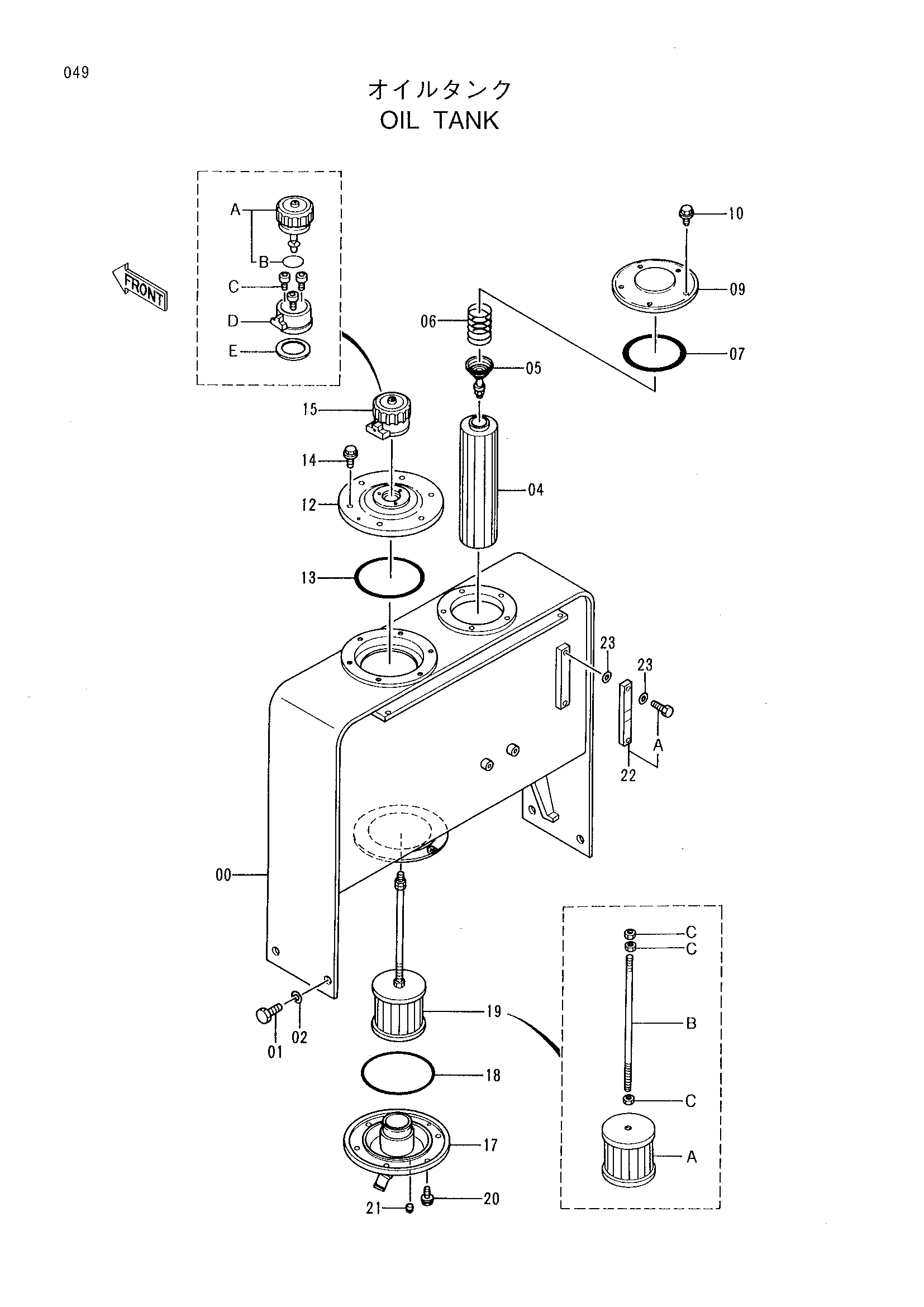

Заводская схема «Гидробак» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6013501 | Гидробак | 1 |
| 01 | J931635 | Болт | 4 |
| 02 | J222016 | Шайба | 4 |
| 04 | 4129280 | Фильтрующий элемент | 1 |
| 05 | 4094438 | Клапан | 1 |
| 06 | 4094439 | Пружина | 1 |
| 07 | A810145 | Уплотнительное кольцо | 1 |
| 09 | 4264508 | Крышка | 1 |
| 10 | J011020 | Болт с шайбой | 5 |
| 12 | 8057405 | Крышка | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | J011025 | Болт с шайбой | 6 |
| 15 | 4321295 | Сапун | 1 |
| 15A | 4348700 | Фильтр | 1 |
| 15B | 953612 | Уплотнительное кольцо | 1 |
| 15C | M340516 | Болт с внутренним шестигранником | 3 |
| 15D | 4222875 | Корпус | 1 |
| 15E | 4222876 | Манжета | 1 |
| 17 | 8055929 | Всасывающая трубка | 1 |
| 18 | A810160 | Уплотнительное кольцо | 1 |
| 19 | 4305118 | Всасывающий фильтр | 1 |
| 19A | 4285577 | Сетчатый фильтр | 1 |
| 19B | 4355550 | Болт | 1 |
| 19C | J950010 | Гайка | 3 |
| 20 | J011030 | Болт с шайбой | 6 |
| 21 | 94-2023 | Пробка | 1 |
| 22 | 8053499 | Указатель уровня | 1 |
| 22A | 4100967 | Болт | 2 |
| 23 | 449558 | Уплотнительная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
