Гидроцилиндр — HITACHI LX80-2

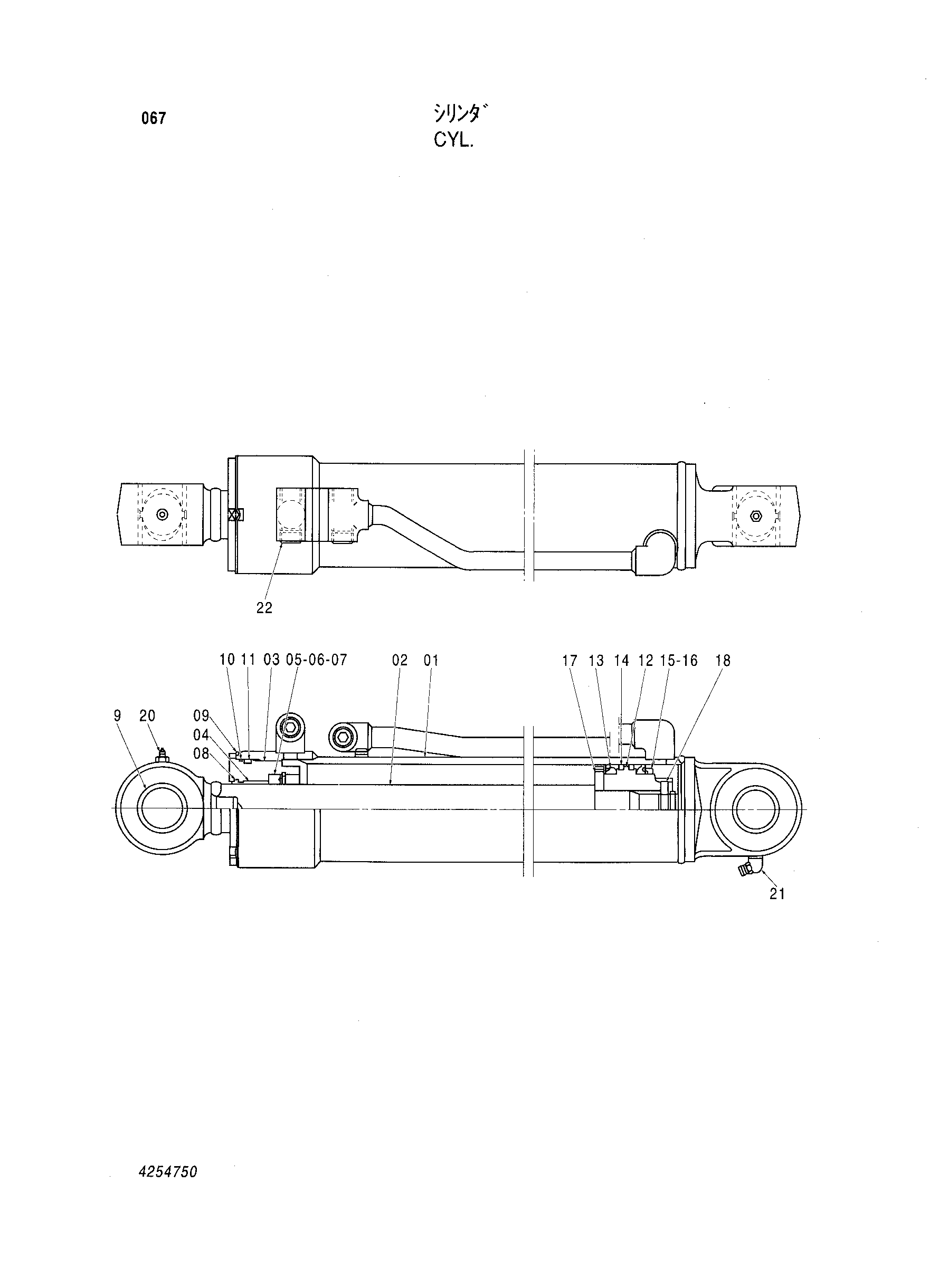

Заводская схема «Гидроцилиндр» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4254750 | Гидроцилиндр. в сборе | 1 | |
| 01 | 4255569 | Труба гидроцилиндра в сборе | 1 |
| 02 | 4255579 | Шток поршня в сборе | 1 |
| 03 | 4255583 | Головка гидроцилиндра | 1 |
| 04 | 4004676 | Втулка | 1 |
| 05 | 4255584 | U-образная манжета | 1 |
| 06 | 4004678 | Манжета | 1 |
| 07 | 4255585 | Стопорное кольцо | 1 |
| 08 | 4255586 | Грязесъёмное кольцо | 1 |
| 09 | 0143206 | Стопорная шайба | 1 |
| 10 | 4103701 | Уплотнительное кольцо | 1 |
| 11 | 4255587 | Уплотнительное кольцо | 1 |
| 12 | 4255588 | Поршень | 1 |
| 13 | 0133601 | Манжета у-ринг в сборе | 2 |
| 14 | 4255591 | Поршневое кольцо | 2 |
| 15 | 4255592 | У-ринг держатель | 1 |
| 16 | 4255593 | Ограничитель | 1 |
| 17 | 0167707 | У-ринг держатель | 1 |
| 18 | 4255595 | Установочный винт | 1 |
| 19 | 4255596 | Втулка пальца | 2 |
| 20 | J75481 | Пресс-маслёнка | 1 |
| 21 | J75581 | Пресс-маслёнка | 1 |
| 22 | 94-2013 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
