Каталог запчастей HITACHI
Мост корпус (задний) — HITACHI LX80-2

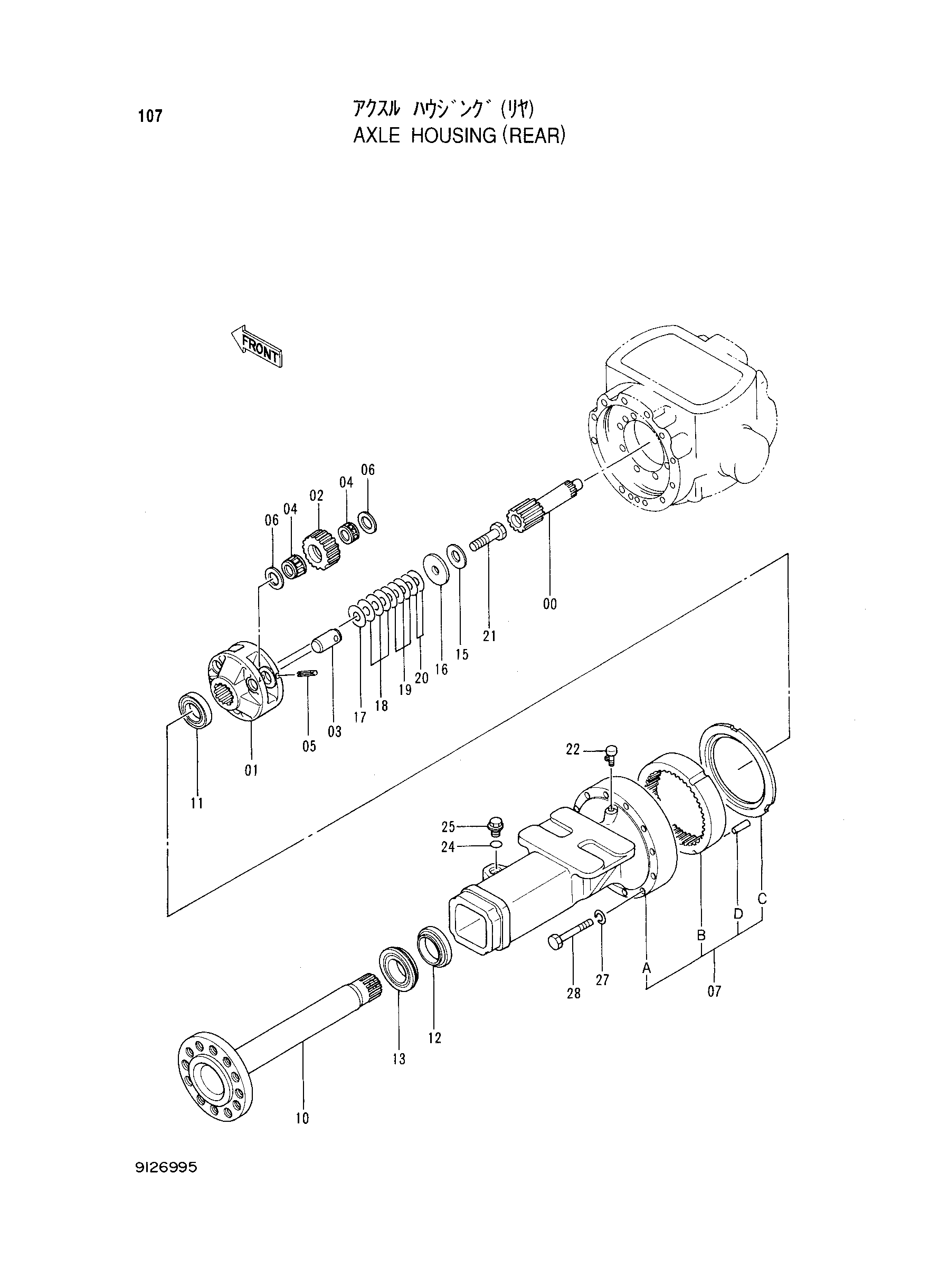

Заводская схема «Мост корпус (задний)» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9126995 | Мост корпус | 2 | |
| 00 | 2033972 | Солнечная шестерня | 1 |
| 01 | 1018104 | Водило | 1 |
| 02 | 3061417 | Планетарная шестерня | 3 |
| 03 | 3061754 | Палец | 3 |
| 04 | 4301294 | Игольчатый подшипник | 6 |
| 05 | 4513294 | Пружинный штифт | 3 |
| 06 | 4301295 замена: 4335322 | Упорная пластина | 6 |
| 06 | 4335322 | Упорная пластина | 6 |
| 07 | 8059859 | Корпус задний | 1 |
| 10 | 2033974 | Вал | 1 |
| 11 | 4301067 | Роликовый подшипник | 1 |
| 12 | 4112639 | Роликовый подшипник | 1 |
| 13 | 4291691 | Масляное уплотнение | 1 |
| 15 | 4292505 | Упорная пластина | 1 |
| 16 | 4292506 | Фиксатор | 1 |
| 17 | 4292500 | Регулировочная шайба | 1 |
| 18 | 4292502 | Регулировочная шайба | 3 |
| 19 | 4292503 | Регулировочная шайба | 3 |
| 20 | 4292504 | Регулировочная шайба | 2 |
| 21 | J931885 | Болт | 1 |
| 22 | 4180743 | Сапун | 1 |
| 24 | A811030 | Уплотнительное кольцо | 1 |
| 25 | J75386 | Пробка | 1 |
| 27 | A590916 | Пружинная шайба | 12 |
| 28 | J901602 | Болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
