Рычаг стойка — HITACHI LX80-2

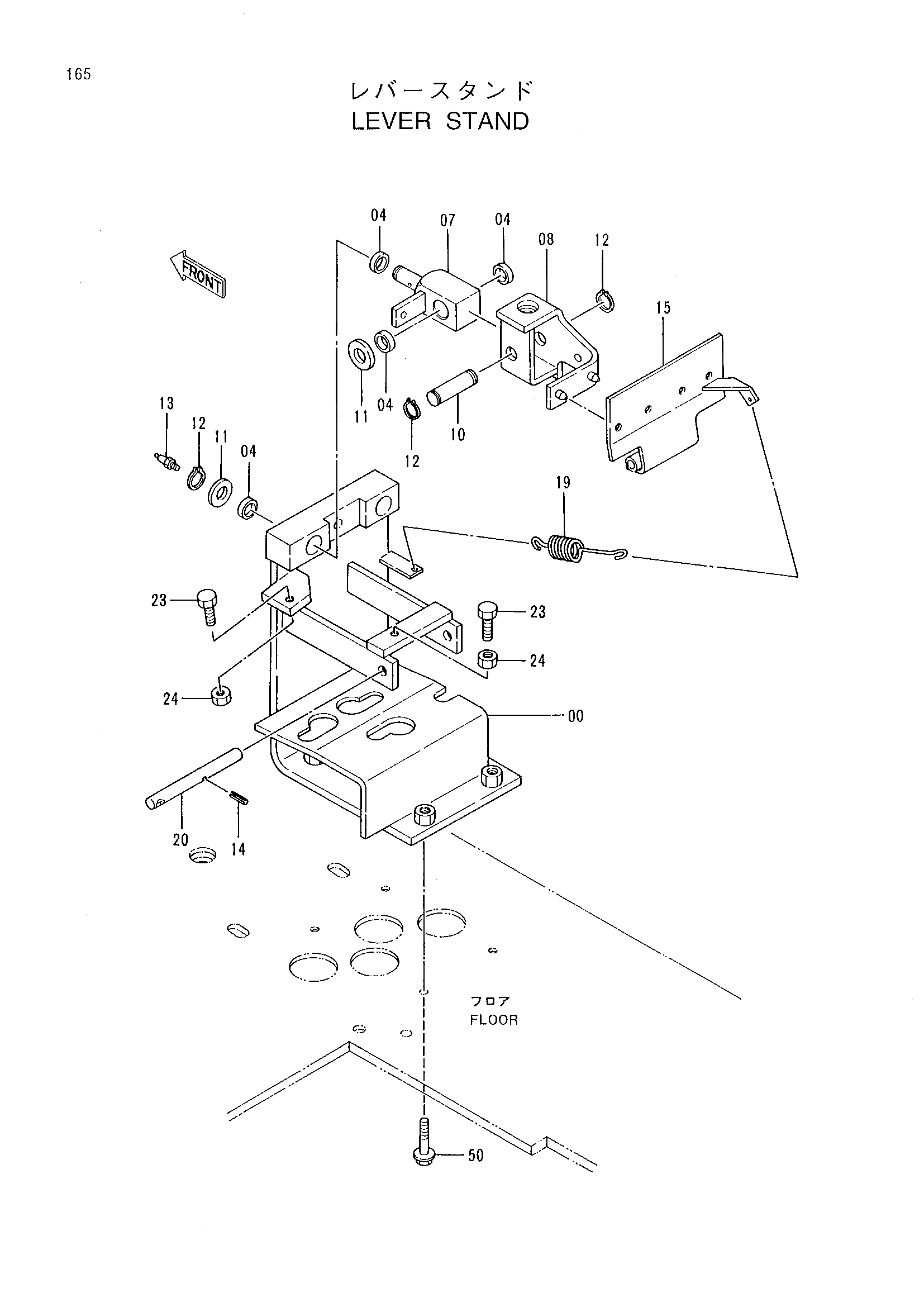

Заводская схема «Рычаг стойка» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7027325 | Стойка | 1 |
| 04 | 4063694 | Игольчатый подшипник | 4 |
| 07 | 8054527 | Палец | 1 |
| 08 | 8058698 | Рычаг | 1 |
| 10 | 4330704 | Палец | 1 |
| 11 | A590116 | Плоская шайба | 2 |
| 12 | 991339 | Стопорное кольцо | 3 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 14 | 490857 | Пружинный штифт | 1 |
| 15 | 8058696 | Ограничитель | 1 |
| 19 | 4126714 | Пружина растяжения | 1 |
| 20 | 4325655 | Палец | 1 |
| 23 | J900830 | Болт | 2 |
| 24 | M500807 | Гайка | 2 |
| 50 | J011230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
