Гидроцилиндр. рулевое управление (левый) — HITACHI LX80-2

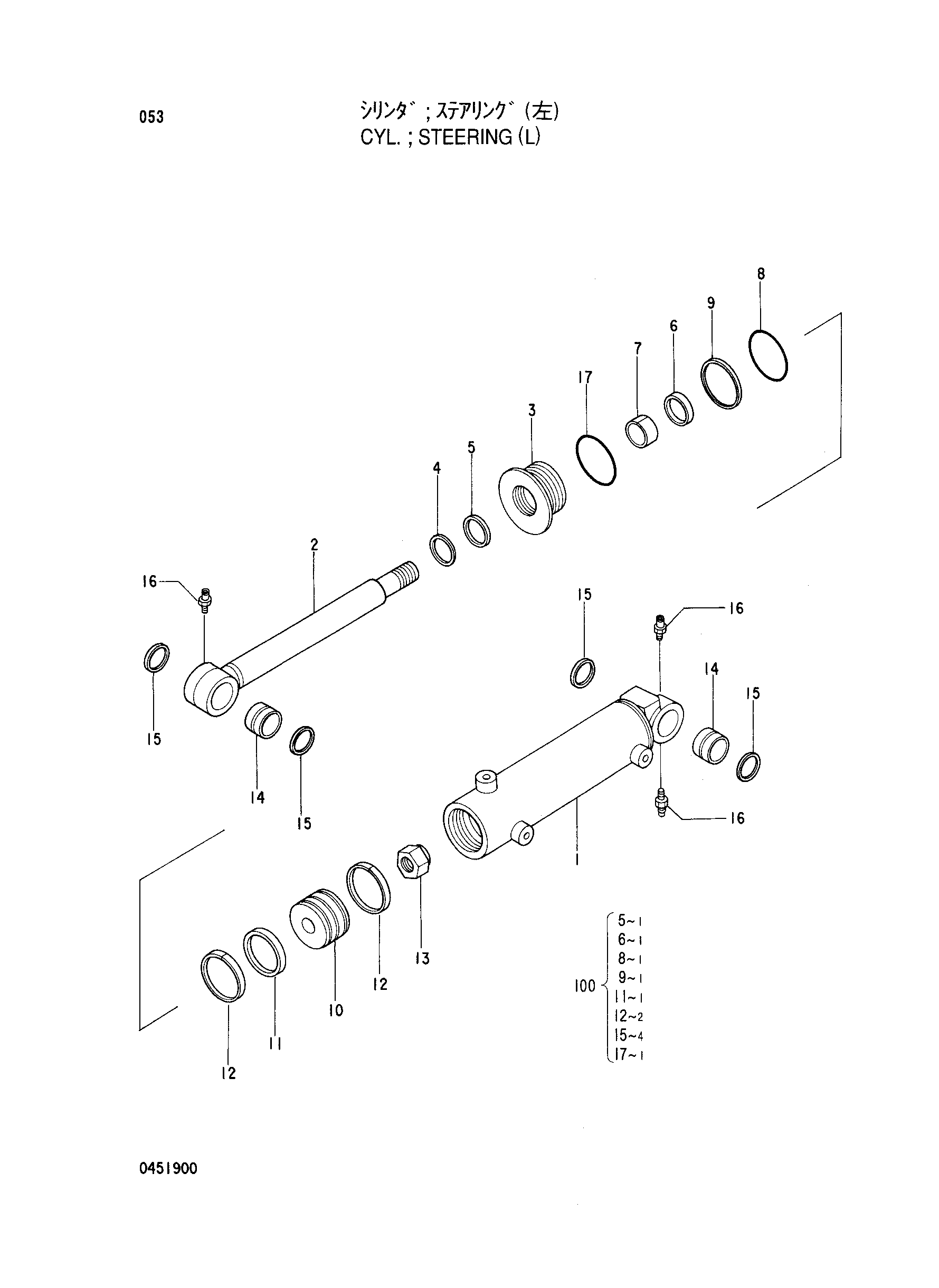

Заводская схема «Гидроцилиндр. рулевое управление (левый)» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4303471 | Гидроцилиндр рулевого управления | 1 | |
| 1 | 4333287 | Гидроцилиндр | 1 |
| 2 | 4333077 | Шток поршня | 1 |
| 3 | 4323513 | Головка гидроцилиндра | 1 |
| 4 | 4323514 | Стопорное кольцо | 1 |
| 5 | 4323515 | Пылезащитное уплотнение | 1 |
| 6 | 4323516 | Манжета | 1 |
| 7 | 4323517 | Втулка | 1 |
| 8 | A811060 | Уплотнительное кольцо | 1 |
| 9 | 4323519 | Опорное кольцо | 1 |
| 10 | 4323520 | Поршень | 1 |
| 11 | 4323521 | Поршневое кольцо | 1 |
| 12 | 4323522 | Износостойкое кольцо | 2 |
| 13 | 4323523 | Гайка | 1 |
| 14 | 4323524 | Втулка | 2 |
| 15 | 4323525 | Пылезащитное уплотнение | 4 |
| 16 | J75481 | Штуцер | 3 |
| 17 | A810065 | Уплотнительное кольцо | 1 |
| 100 | 4324007 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
