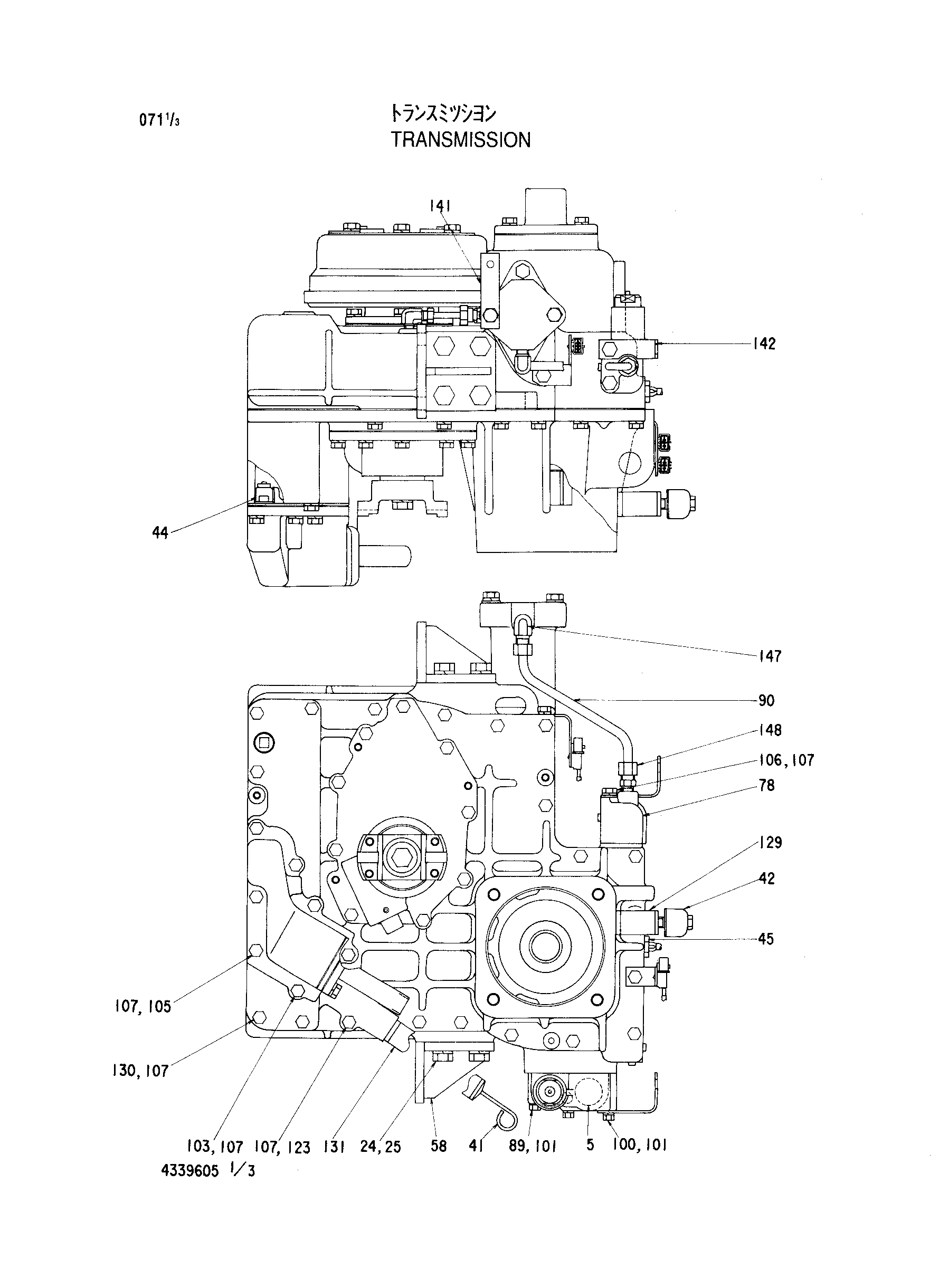

Трансмиссия — HITACHI LX80-2

Заводская схема «Трансмиссия» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4339605	Трансмиссия	1
1	4342465	Корпус	1
2	4342423	Прокладка	1
3	4342466	Крышка	1
4	4342420	Муфта	1
5	4342402	Гидрораспределитель	1
6	4342425	Крышка	1
7	4342426	Прокладка	1
8	4342427	Вал	1
10	959499	Стопорное кольцо	1
11	4342381	Шариковый подшипник	1
12	4342428	Проставка	1
13	4342467	Шестерня	1
14	4342468	Шестерня	1
15	4342380	Масляное уплотнение	1
16	943768	Шариковый подшипник	1
18	4342469	Шестерня	1
20	4342369	Шарик	1
21	4342470	Фланец	1
22	4095210	Уплотнительное кольцо	1
23	4342365	Шайба	1
24	M111640	Болт	9
25	A590916	Пружинная шайба	9
26	4342433	Прокладка	1
27	4342434	Корпус	1
28	4342463	Втулка	1
30	985098	Уплотнительное кольцо	1
31	4342376	Винт	1
32	4342480	Масляное уплотнение	1
33	4342435	Тормоз	1
34	4342471	Крышка	1
35	4342437	Корпус	1
37	4342472	Кожух	1
38	4342439	Кожух	1
39	4342371	Прокладка	2
40	4342440	Сетчатый фильтр	1
41	4342441	Указатель уровня	1
42	4298488	Сапун	1
44	4342370	Пробка магнит	1
45	4342442	Датчик	1
46	4342387	Кхоке	1
47	4342483	Пробка	1
48	4342478	Уплотнительное кольцо	1
49	4342372	Пружина	1
50	4342373	Пружина	1
51	4342366	Поршень	1
53	4342482	Пробка	1
54	4342479	Уплотнительная шайба	1
55	4342389	Пружина	1
56	4342390	Пружина	1
57	4342367	Поршень	1
58	4342443 замена: 4385725	Крепление	2
58	4385725	Кронштейн	2
59	4319658	Палец	2
60	A763022	Шплинт	2
61	4319660	Шайба	2
62	4342444	Адаптер	1
63	4342474	Вилка	1
64	4342445	Корпус	1
65	4342394	Пружина	1
66	4342393	Пружина	1
67	4342446	Поршень	1
68	4342475	Манжета	1
69	4342447	Вал	1
71	4342448	Крышка	1
72	A811075	Уплотнительное кольцо	1
73	4342379	Масляное уплотнение	1
75	4342361	Колпачок	1
76	991722	Стопорное кольцо	1
78	4342404 замена: 4400526	Клапан	1
78	4400526	Клапан	1
80	4342449	Вилка	1
89	J900855	Болт	3
90	4342450	Трубка	1
91	4342487	Соединение	1
92	4342485	Соединение	1
93	4342451	Трубка	1
94	J900812	Болт	3
95	4342473	Информационная табличка	1
95	4385717	Информационная табличка	1
96	4319676	Заклёпка	2
99	4342503	Палец	3
100	J900865	Болт	4
101	A590908	Пружинная шайба	10
102	J901016	Болт	4
103	J901030	Болт	22
104	J901035	Болт	18
105	J901011	Болт	3
106	J901075	Болт	2
107	A590910	Пружинная шайба	54
108	4342375	Пробка	1
109	J901235	Болт	4
111	A590912	Пружинная шайба	4
112	J950012	Гайка	2
113	4298465	Шайба	4
114	J901435	Болт	4
115	4342452	Крышка	1
117	4342484	Пробка	10
119	4342235	Колпачок	4
120	4342368	Колпачок	2
123	J901090	Болт	1
124	4506416	Уплотнительное кольцо	1
125	4342421	Шайба	1
126	4342453	Прокладка	1
127	4342454	Крышка	1
128	4342455	Трубка	1
129	4342456	Трубка	1
130	J901010	Болт	5
131	4342457	Трубка	1
133	A811105	Уплотнительное кольцо	1
138	4342458	Опора	1
139	4342489	Зажим	3
140	4342377	Гайка	1
141	4342459	Кронштейн	1
142	4342460	Кронштейн	1
143	4342461	Кронштейн	1
145	J901020	Болт	1
146	4342462	Опора	1
147	4342488	Соединение	1
148	4342486	Соединение	1
