ROPS кабина (4) <дверь> — HITACHI LX80-2

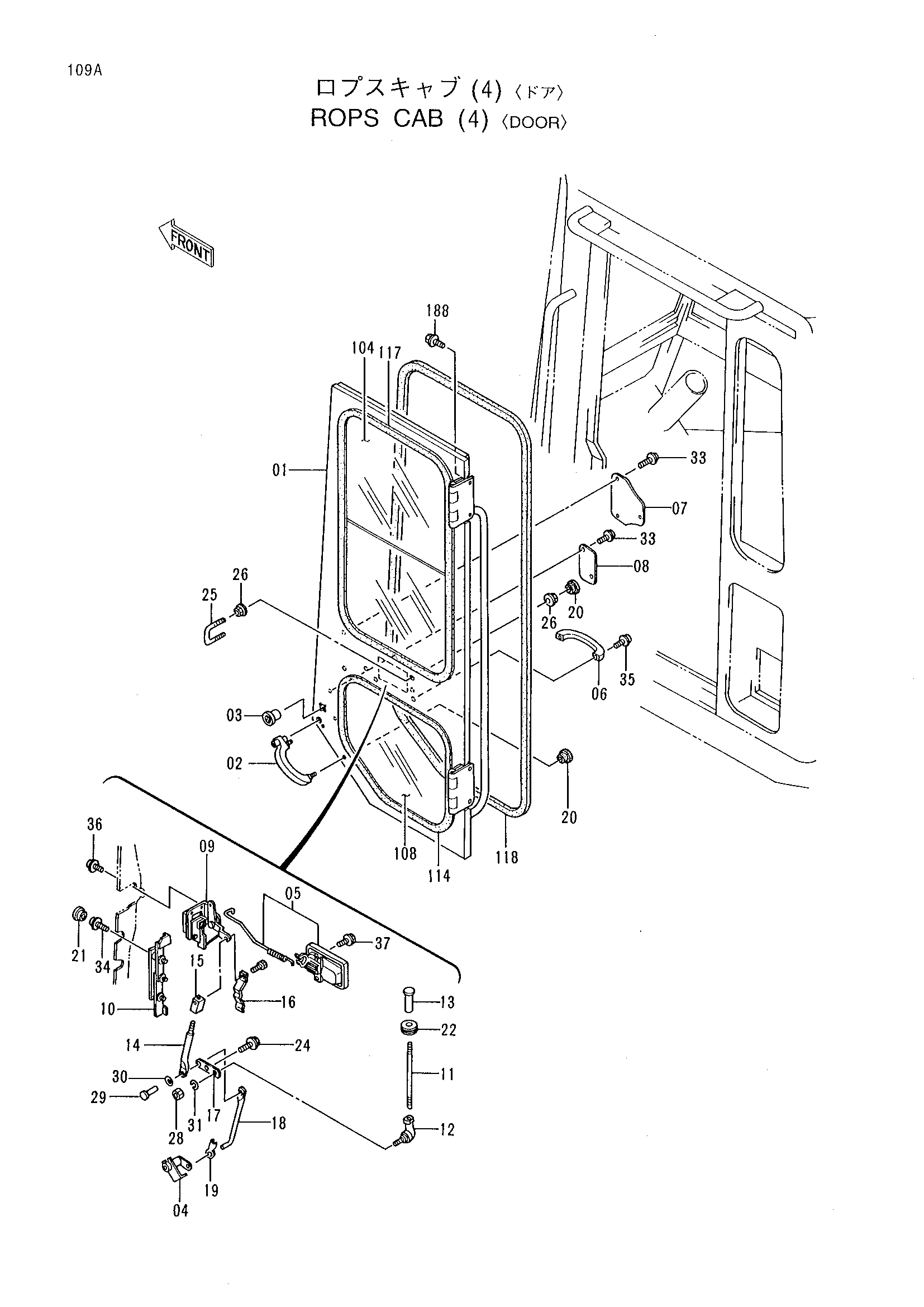

Заводская схема «ROPS кабина (4) <дверь>» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-37 | 4341458 | Дверь в сборе | 1 |
| 01 | 4341459 | Рама дверь | 1 |
| 02 | 4341430 | Рукоятка | 1 |
| 03 | 4341431 | Гидроцилиндр. шпонка | 1 |
| 04 | 4341432 | Зажим | 1 |
| 05 | 4341433 | Рукоятка блок | 1 |
| 06 | 4341460 | Рукоятка | 1 |
| 07 | 4341434 | Крышка блокировка | 1 |
| 08 | 4341435 | Крышка гидроцилиндр. | 1 |
| 09 | 4341461 | Замок двери | 1 |
| 10 | 4341462 | Рычаг | 1 |
| 11 | 4341438 | Стойка | 1 |
| 12 | 4056016 | Шарнир | 1 |
| 13 | 4341439 | Ручка | 1 |
| 14 | 4341440 | Стойка | 1 |
| 15 | 4341441 | Палец | 1 |
| 16 | 4341442 | Пружина пластина | 1 |
| 17 | 4341443 | Кронштейн | 1 |
| 18 | 4341444 | Стойка | 1 |
| 19 | 4341445 | Тяга | 1 |
| 20 | 4341446 | Резиновая втулка | 3 |
| 21 | 4341447 | Резиновая втулка | 3 |
| 22 | 4341448 | Резиновая втулка | 1 |
| 24 | J020616 | Болт с шайбой | 1 |
| 25 | 4341449 | U-образный болт | 1 |
| 26 | 4341450 | Гайка к-св | 4 |
| 28 | M500504 | Гайка | 1 |
| 29 | 4341451 | Заклёпка | 1 |
| 30 | 4341452 | Шайба | 1 |
| 31 | A590905 | Пружинная шайба | 1 |
| 33 | J460510 | Винт с шайбой | 5 |
| 34 | J460616 | Винт с шайбой | 2 |
| 35 | J460620 | Винт с шайбой | 2 |
| 36 | J450610 | Винт с шайбой | 3 |
| 37 | J450616 | Винт с шайбой | 2 |
| 104 | 4341488 | Стекло | 1 |
| 108 | 4341454 | Стекло | 1 |
| 114 | 4354323 | Резиновая прокладка | 1 |
| 117 | 4359160 | Резиновый Z | 1 |
| 118 | 4341457 | Резиновый S | 1 |
| 188 | J011020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
