Рулевое устройство — HITACHI LX80-2

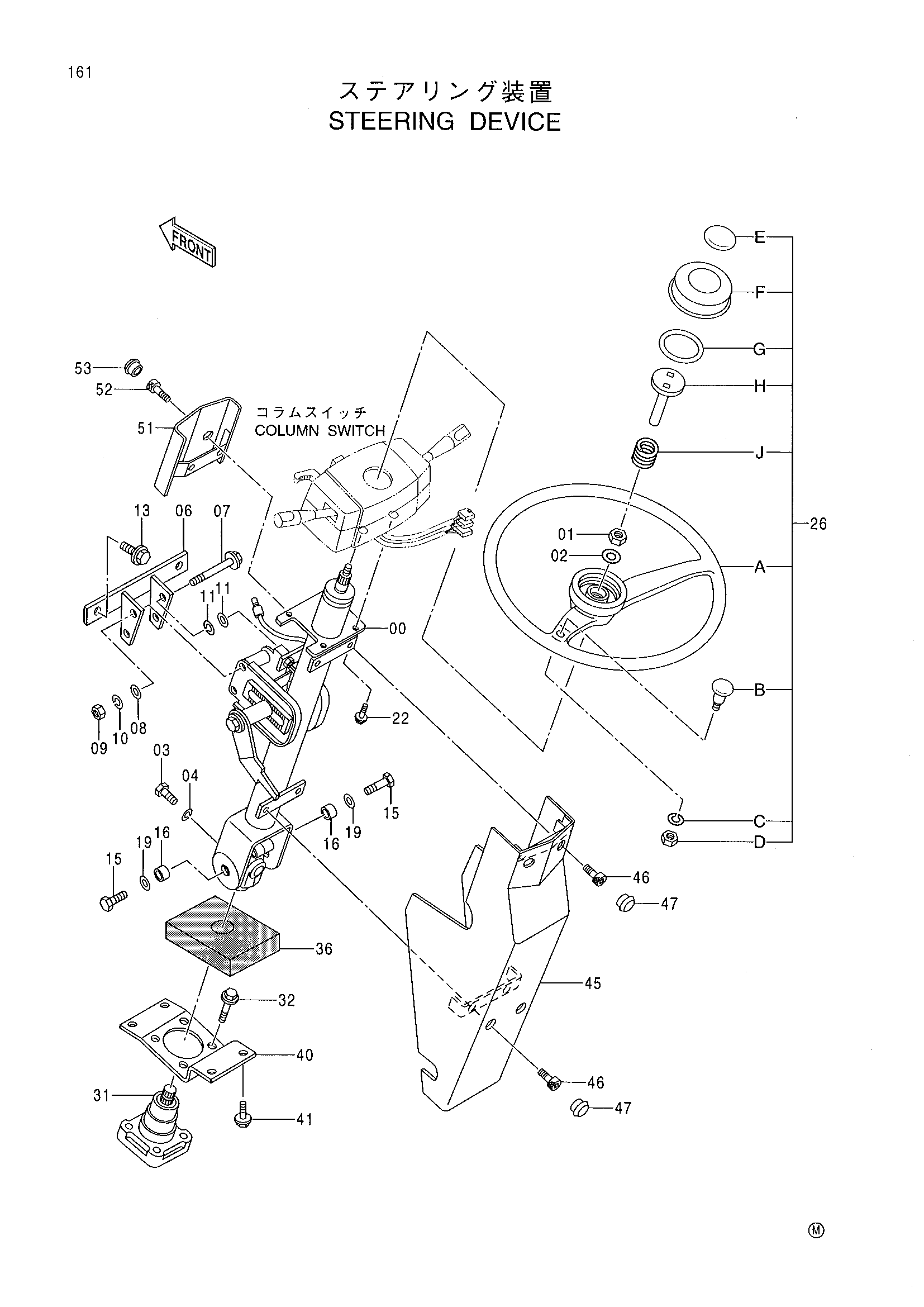

Заводская схема «Рулевое устройство» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4304184 | Колумн | 1 |
| 01 | J950012 | Гайка | 1 |
| 02 | A590112 | Плоская шайба | 1 |
| 03 | M111040 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | 9741350 | Кронштейн | 1 |
| 07 | J011085 | Болт с шайбой | 2 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | 4081592 | Регулировочная шайба 0.4 | 4 |
| 13 | J011025 | Болт с шайбой | 2 |
| 15 | J901020 | Болт | 2 |
| 16 | 4156927 | Проставка | 2 |
| 19 | J217083 | Шайба | 2 |
| 22 | J010816 | Болт с шайбой | 3 |
| 26 | 4226982 | Колесо в сборе | 1 |
| 26B | 4245630 | Ручка | 1 |
| 26C | A590908 | Пружинная шайба | 1 |
| 26D | J950008 | Гайка | 1 |
| 26E | 4231366 | Информационная табличка | 1 |
| 26F | 4244088 | Колпачок | 1 |
| 26G | 4244089 | Замок | 1 |
| 26H | 4295655 | Чашка | 1 |
| 26J | 4295654 | Пружина | 1 |
| 31 | 4304185 | Колумн | 1 |
| 32 | J021035 | Болт с шайбой | 4 |
| 36 | 4339894 | Резиновая прокладка | 1 |
| 40 | 3066412 | Кронштейн | 1 |
| 41 | J011020 | Болт с шайбой | 4 |
| 45 | 7029143 | Крышка | 1 |
| 46 | M340814 | Болт с внутренним шестигранником | 4 |
| 47 | 4335375 | Колпачок | 4 |
| 51 | 8059114 | Крышка | 1 |
| 52 | M340814 | Болт с внутренним шестигранником | 2 |
| 53 | 4335375 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
