Поршневой насос (2/3) — HITACHI LX80-2

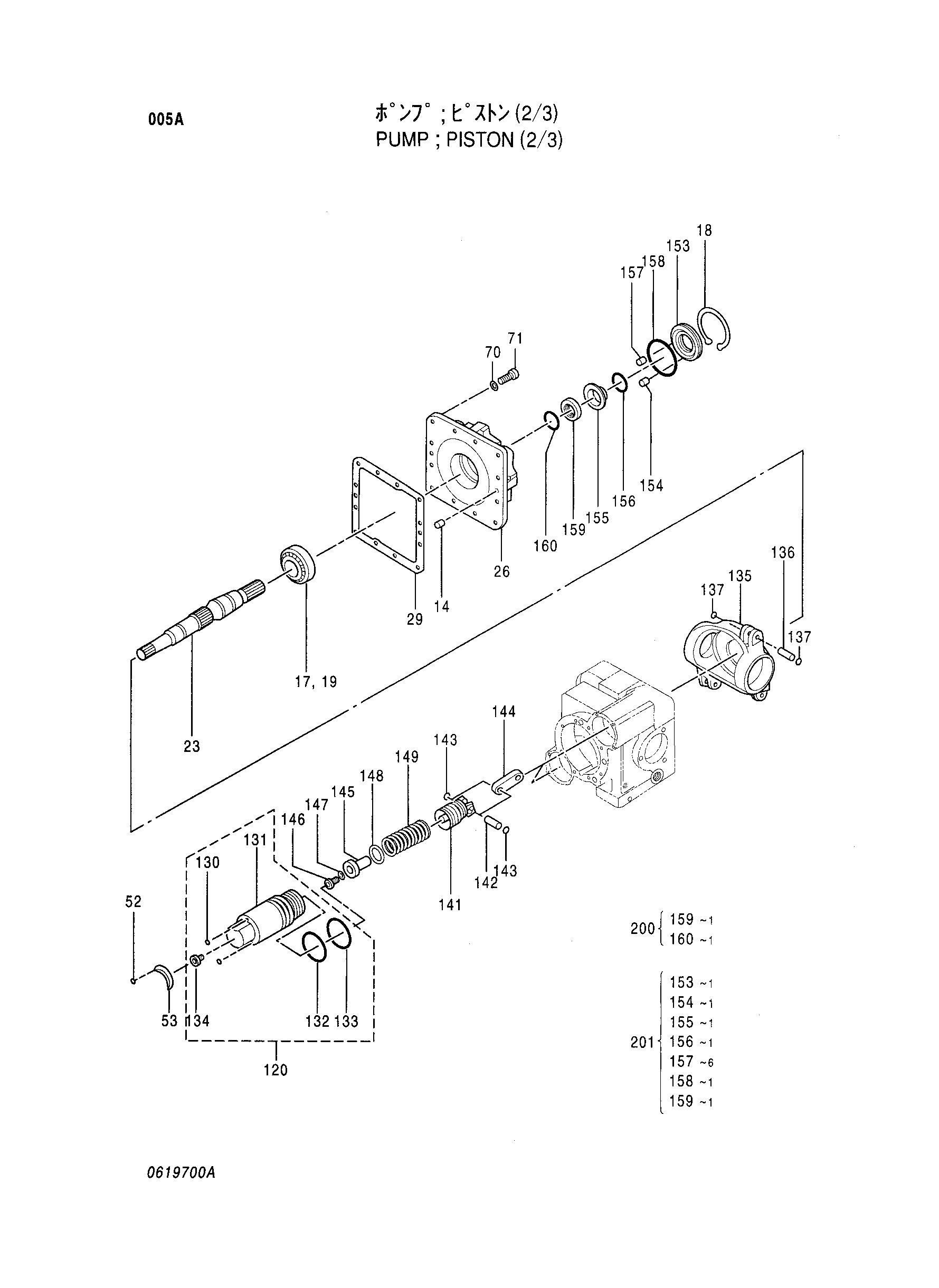

Заводская схема «Поршневой насос (2/3)» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4326401 | Поршневой насос | 1 | |
| 14 | 0129602 | Палец | 2 |
| 17 | 4260788 | Подшипник | 1 |
| 18 | 4260789 | Стопорное кольцо | 1 |
| 19 | 4260790 | Подшипник | 1 |
| 23 | 0619101 | Вал | 1 |
| 29 | 0619103 | Прокладка | 1 |
| 52 | 4263218 | Болт с внутренним шестигранником | 4 |
| 53 | 4260812 | Фиксатор | 2 |
| 70 | 0619005 | Шайба | 14 |
| 71 | 4263220 | Болт | 12 |
| 120 | 4301679 | Втулка | 2 |
| 132 | 4301677 | Уплотнительное кольцо | 2 |
| 133 | 4301678 | Уплотнительное кольцо | 2 |
| 135 | 4307841 | Пластина свасх | 1 |
| 136 | 4301670 | Палец | 2 |
| 137 | 4301671 | Стопорное кольцо | 4 |
| 141 | 4301669 | Поршень серво | 2 |
| 142 | 4301670 | Палец | 2 |
| 143 | 4301671 | Стопорное кольцо | 4 |
| 144 | 4307859 | Тяга | 2 |
| 145 | 4301672 | Пружина направляющая | 2 |
| 146 | 4301673 | Болт с внутренним шестигранником | 2 |
| 147 | 4301674 | Шайба | 2 |
| 149 | 4301676 | Пружина | 2 |
| 155 | 4318144 | Уплотнение | 1 |
| 156 | 4315053 | Уплотнительное кольцо | 1 |
| 158 | 4315054 | Уплотнительное кольцо | 1 |
| 160 | 4315053 | Уплотнительное кольцо | 1 |
| 200 | 4260787 | Уплотнение | 1 |
| 201 | 4260791 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
