Гидроцилиндр. подъём — HITACHI LX80-2

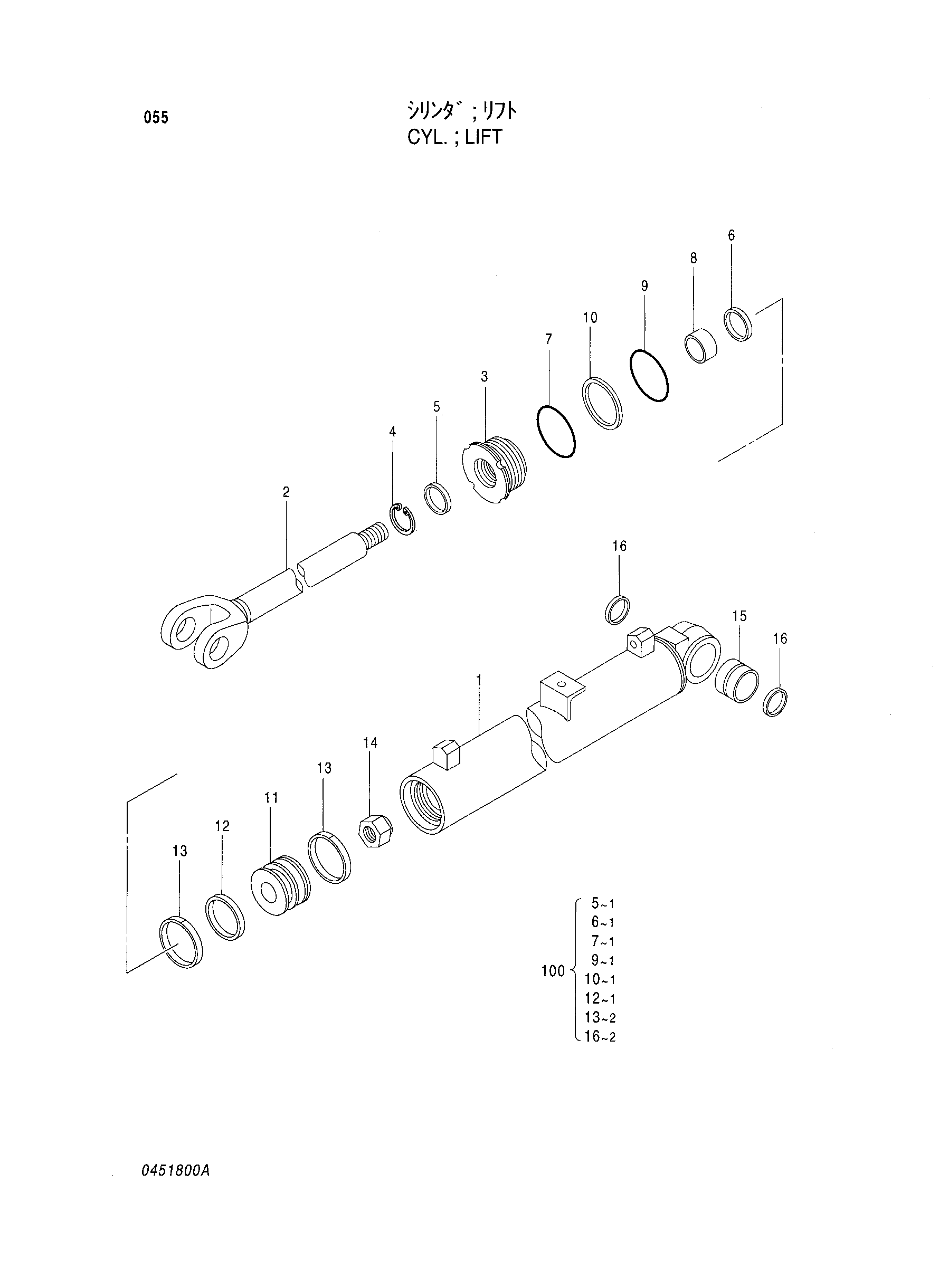

Заводская схема «Гидроцилиндр. подъём» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4301686 | Гидроцилиндр. подъём | 1 | |
| 1 | 4333078 | Гидроцилиндр | 1 |
| 2 | 4333079 | Шток поршня | 1 |
| 3 | 4323499 | Головка гидроцилиндра | 1 |
| 4 | 4323500 | Кольцо | 1 |
| 5 | 4323501 | Пылезащитное уплотнение | 1 |
| 6 | 4323502 | Манжета | 1 |
| 7 | A810110 | Уплотнительное кольцо | 1 |
| 8 | 4323504 | Втулка | 1 |
| 9 | A811105 | Уплотнительное кольцо | 1 |
| 10 | 4323506 | Опорное кольцо | 1 |
| 11 | 4323507 | Поршень | 1 |
| 12 | 4323508 | Поршневое кольцо | 1 |
| 13 | 4323509 | Износостойкое кольцо | 2 |
| 14 | 4323493 | Гайка | 1 |
| 15 | 4323510 | Втулка | 1 |
| 16 | 4323495 | Пылезащитное уплотнение | 2 |
| 100 | 4324009 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
