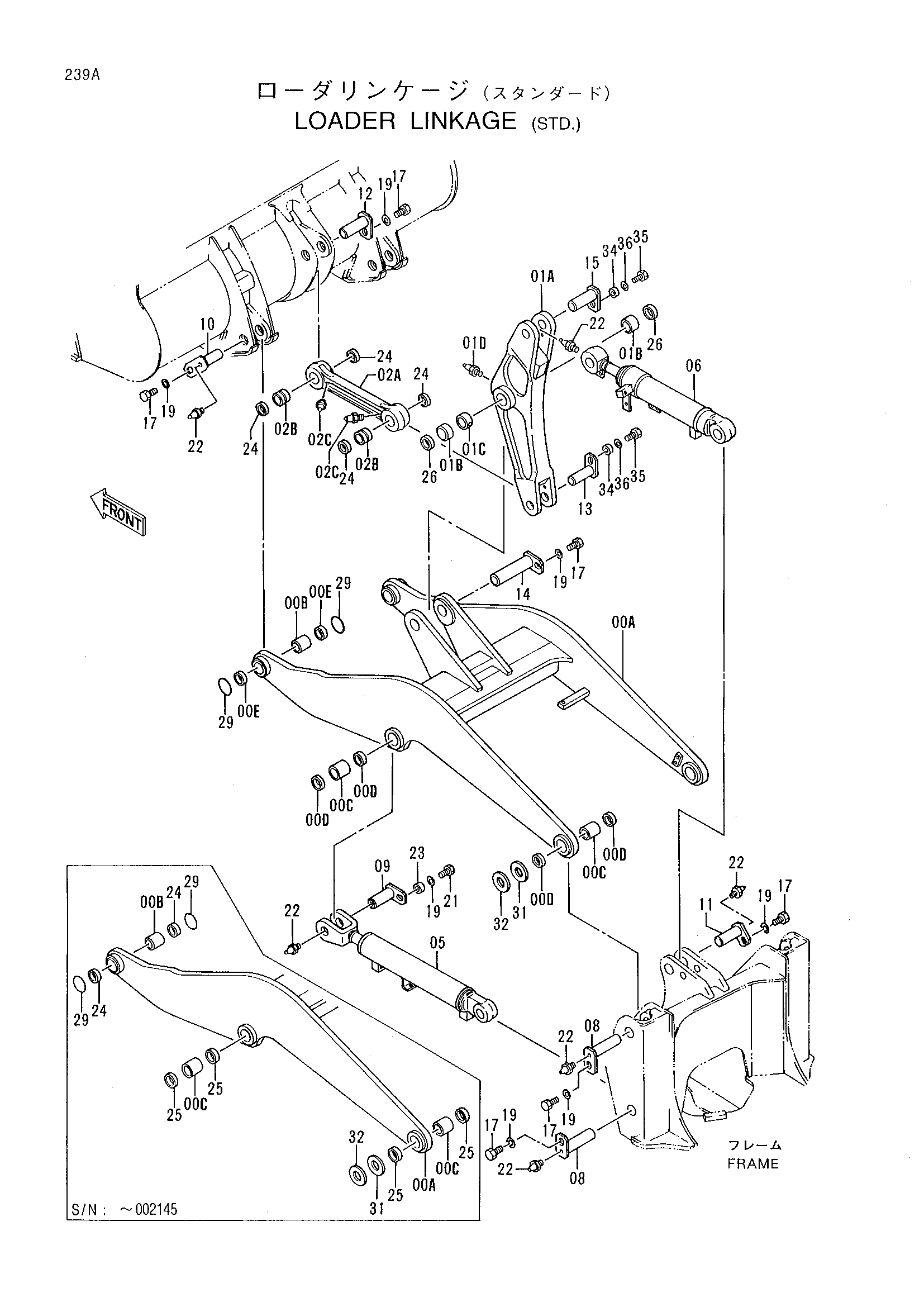

Погрузчик линкаге (STD.) — HITACHI LX80-2

Заводская схема «Погрузчик линкаге (STD.)» для HITACHI LX80-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A-C	9119286 замена: 7031974	Рукоять подъём в сборе	1
00A-C	7031974	Рукоять подъём в сборе	1
00A	6014374 замена: 6014922	Рукоять подъём	1
00A	6014922	Рукоять подъём	1
00A	6014922	Рукоять подъём	1
00B	4289279	Втулка	2
00C	3042332	Втулка	4
00D	4094086	Пылезащитное уплотнение	8
00E	4094087	Пылезащитное уплотнение	4
01A-D	9119289	Кранк белл в сборе	1
01A	2034815	Кранк белл	1
01B	3042331	Втулка	2
01C	4224398	Проставка	1
01D	J75481	Пресс-маслёнка	1
02A-C	9119288	Тяга в сборе	1
02A-C	9144156	Тяга в сборе	1
02A	2036608	Тяга	1
02A	7030293	Тяга	1
02B	4310507	Втулка	2
02C	J75481	Пресс-маслёнка	2
05	4301686	Гидроцилиндр. подъём	2
06	4301687	Гидроцилиндр ковша	1
08	8054276	Палец	4
09	8054280	Палец	2
10	8054277	Палец	2
11	8055983	Палец	1
12	8055985	Палец	1
13	8054278	Палец	1
14	8055984	Палец	1
15	8055982	Палец	1
17	J901220	Болт	9
19	4183252	Шайба	11
21	J901230	Болт	2
22	J75481	Пресс-маслёнка	10
23	4252958	Бобышка	2
24	4094087	Пылезащитное уплотнение	8
24	4094087	Пылезащитное уплотнение	4
25	4094086	Пылезащитное уплотнение	8
26	4084578	Пылезащитное уплотнение	2
29	4066923	Уплотнительное кольцо	4
31	4179807	Шайба	6
32	4179808	Шайба	6
34	4332708	Бобышка	2
35	J901635	Болт	2
36	4087197	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
