Тормоз педаль (1) — HITACHI LX70SSS-2C

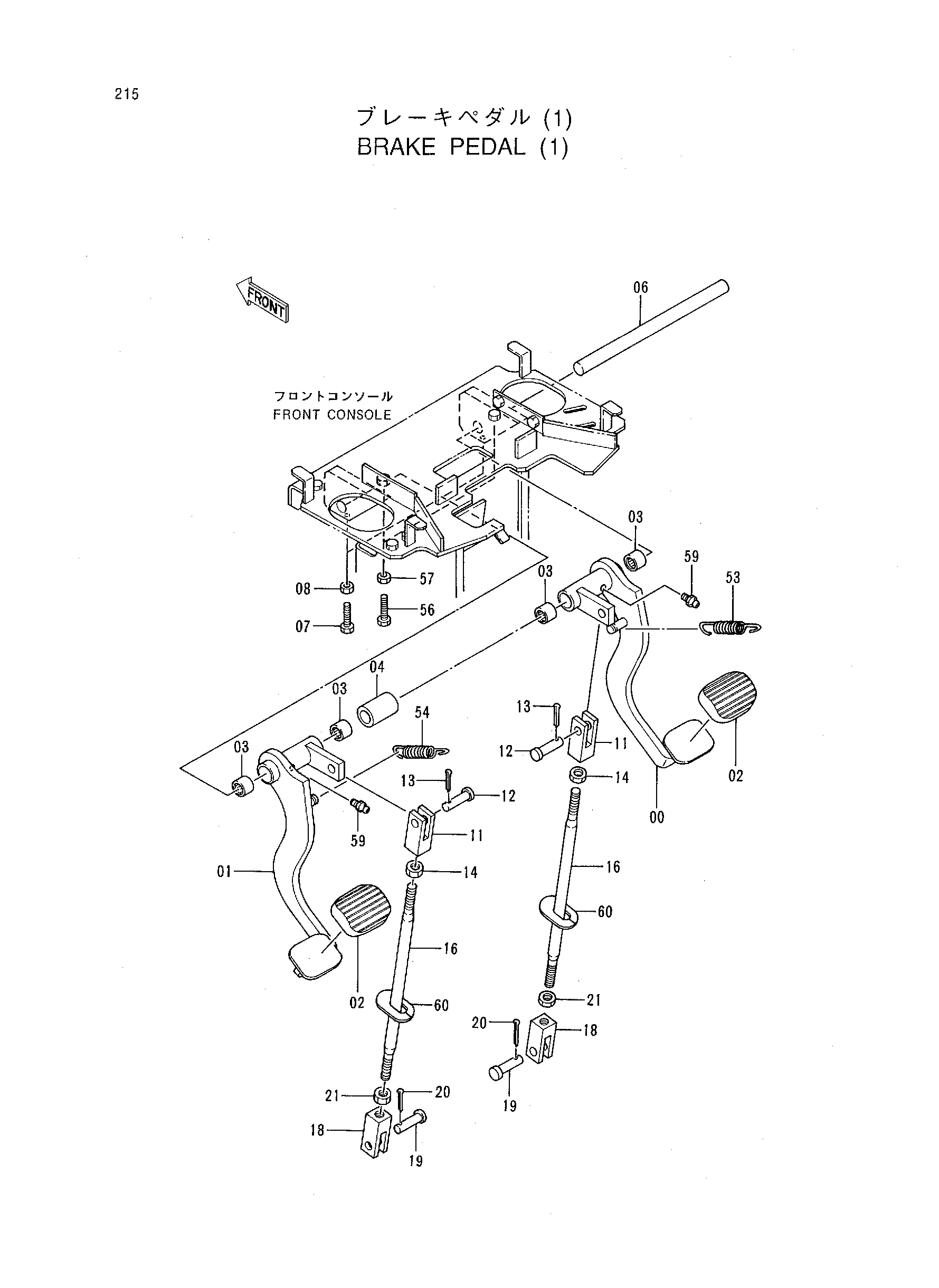

Заводская схема «Тормоз педаль (1)» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028687 | Педаль | 1 |
| 01 | 7028690 | Педаль | 1 |
| 02 | 4338278 | Крышка | 2 |
| 03 | 4063692 | Игольчатый подшипник | 4 |
| 04 | 4320862 | Проставка | 1 |
| 06 | 4307434 | Палец | 1 |
| 07 | M261036 | Болт | 2 |
| 08 | J950010 | Гайка | 2 |
| 11 | 4137316 | Концевой вилка(правый) | 2 |
| 12 | A741436 | Палец | 2 |
| 13 | A764025 | Шплинт | 2 |
| 14 | J950014 | Гайка | 2 |
| 16 | 4307447 | Шток | 2 |
| 18 | 4137328 | Концевой вилка(левый) | 2 |
| 19 | A741436 | Палец | 2 |
| 20 | A764025 | Шплинт | 2 |
| 21 | J955014 | Гайка (левый) | 2 |
| 53 | 3065533 | Пружина растяжения | 1 |
| 54 | 3069493 | Пружина растяжения | 1 |
| 56 | M261050 | Болт | 2 |
| 57 | J950010 | Гайка | 2 |
| 59 | J75481 | Пресс-маслёнка | 2 |
| 60 | 4348602 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
