Каталог запчастей HITACHI
Кондиционер <кабина> — HITACHI LX70SSS-2C

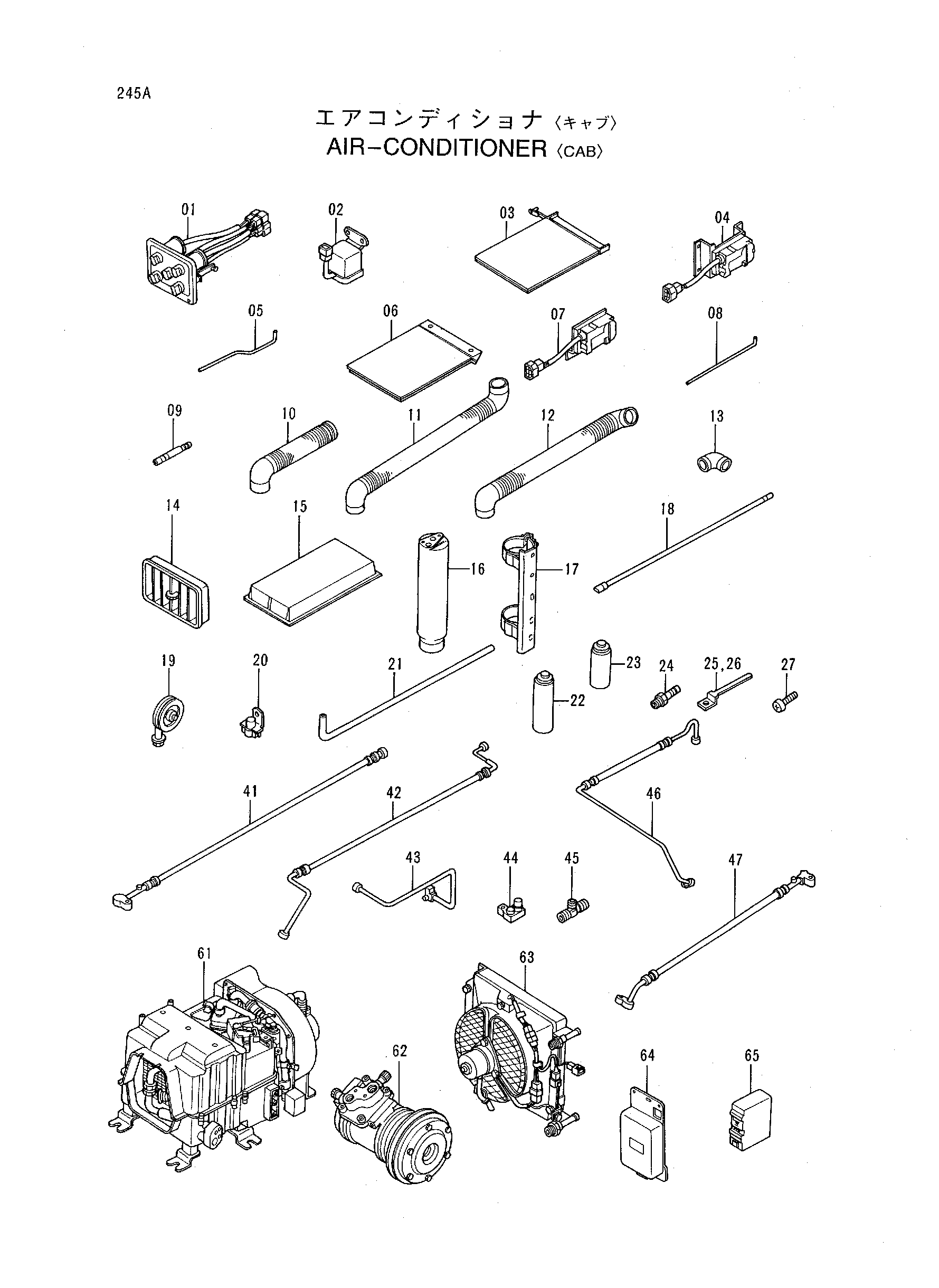

Заводская схема «Кондиционер <кабина>» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4336771 | Кондиционер в сборе | 1 | |
| 01 | 4333238 | Панель управление | 1 |
| 02 | 4333233 | Реле | 4 |
| 04 | 4333241 | Гидромотор серво | 1 |
| 07 | 4333240 | Гидромотор серво | 1 |
| 09 | 4355160 | Соединение | 2 |
| 10 | 4336840 | Шланг флексибле | 1 |
| 11 | 4336837 | Шланг флексибле | 1 |
| 12 | 4336839 | Шланг флексибле | 1 |
| 13 | 4336423 | Соединение | 2 |
| 14 | 4259639 | Решётка | 10 |
| 15 | 4251527 | Фильтр | 3 |
| 16 | 4333943 | Бак ликуид | 1 |
| 17 | 4380468 | Держатель | 1 |
| 18 | 4333946 | Водяной шланг | 2 |
| 19 | 4252004 | Шкив | 1 |
| 20 | 4236265 | Реле | 3 |
| 21 | 4380471 | Водяной шланг | 2 |
| 22 | 4351827 | GAS | 4 |
| 23 | 4349717 | GAS | 1 |
| 24 | 4321130 | Соединение | 1 |
| 41 | 4334655 | Шланг радиатора | 1 |
| 42 | 4334656 | Шланг радиатора | 1 |
| 43 | 4334632 | Трубка | 1 |
| 44 | 4334640 | Трубка | 1 |
| 45 | 4334649 | Стекло | 1 |
| 46 | 4334681 | Шланг радиатора | 1 |
| 47 | 4334654 | Шланг радиатора | 1 |
| 61 | 4363687 | Блок кондиционера | 1 |
| 62 | 4333945 замена: 4333459 | Компрессор | 1 |
| 62 | 4333459 | Компрессор | 1 |
| 63 | 4333944 | Конденсатор | 2 |
| 64 | 4333229 | Амплифиер | 1 |
| 65 | 4333230 | Амплифиер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
