Тормоз педаль (2) — HITACHI LX70SSS-2C

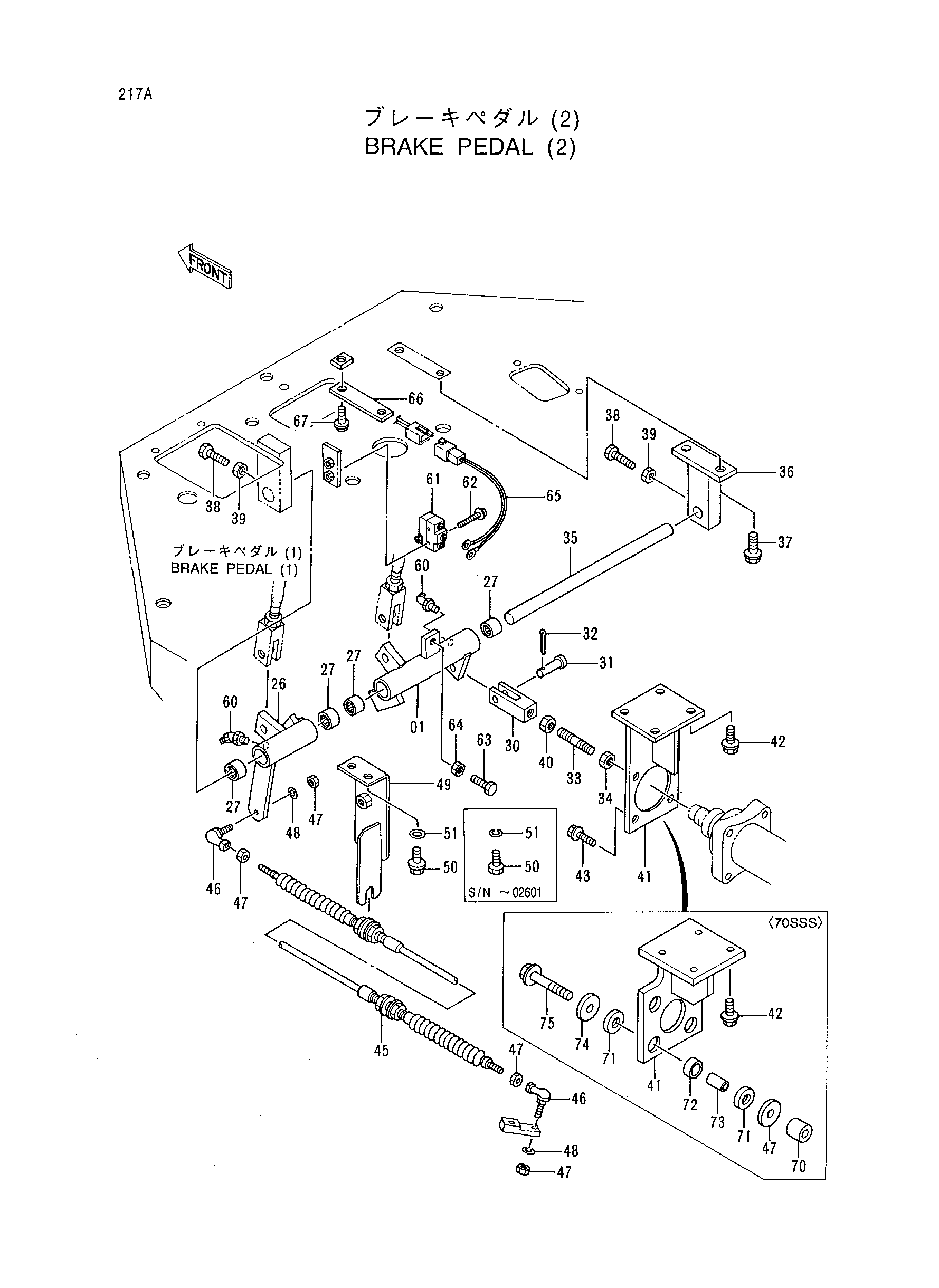

Заводская схема «Тормоз педаль (2)» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8055359 | Рычаг | 1 |
| 26 | 8059414 | Рычаг | 1 |
| 27 | 4063692 | Игольчатый подшипник | 4 |
| 30 | 4137326 | Концевой вилка(левый) | 1 |
| 31 | A741232 | Палец | 1 |
| 32 | A764020 | Шплинт | 1 |
| 33 | 4337180 | Шток | 1 |
| 34 | J950012 | Гайка | 1 |
| 35 | 4307435 | Палец | 1 |
| 36 | 9739957 | Кронштейн | 1 |
| 37 | J011225 | Болт с шайбой | 2 |
| 38 | M261036 | Болт | 2 |
| 39 | J950010 | Гайка | 2 |
| 40 | J955012 | Гайка (левый) | 1 |
| 41 | 8056185 | Кронштейн | 1 |
| 41 | 8056417 | Кронштейн | 1 |
| 42 | J021225 | Болт с шайбой | 4 |
| 43 | J021035 | Болт с шайбой | 4 |
| 45 | 4323627 | Трос управления | 1 |
| 46 | 4056017 | Шарнир | 2 |
| 47 | M500605 | Гайка | 4 |
| 48 | A590906 | Пружинная шайба | 2 |
| 49 | 9742673 | Кронштейн | 1 |
| 50 | J901020 | Болт | 2 |
| 50 | J011020 | Болт с шайбой | 2 |
| 51 | A590910 | Пружинная шайба | 2 |
| 51 | A590110 | Плоская шайба | 2 |
| 60 | J75581 | Пресс-маслёнка | 2 |
| 61 | 4261681 | Выключатель концевой | 1 |
| 62 | J450430 | Винт с шайбой | 2 |
| 63 | M261036 | Болт | 1 |
| 64 | J950010 | Гайка | 1 |
| 65 | 4313480 | Жгут проводов | 1 |
| 66 | 4315894 | Кронштейн | 1 |
| 67 | J011016 | Болт с шайбой | 1 |
| 70 | 4327188 | Проставка | 4 |
| 71 | 4362734 | Резиновая подушка | 8 |
| 72 | 4362735 | Резиновая подушка | 4 |
| 73 | 4362725 | Проставка | 4 |
| 74 | 4163702 | Шайба | 8 |
| 75 | J011080 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
