Электрооборудование (рама)(3) — HITACHI LX70SSS-2C

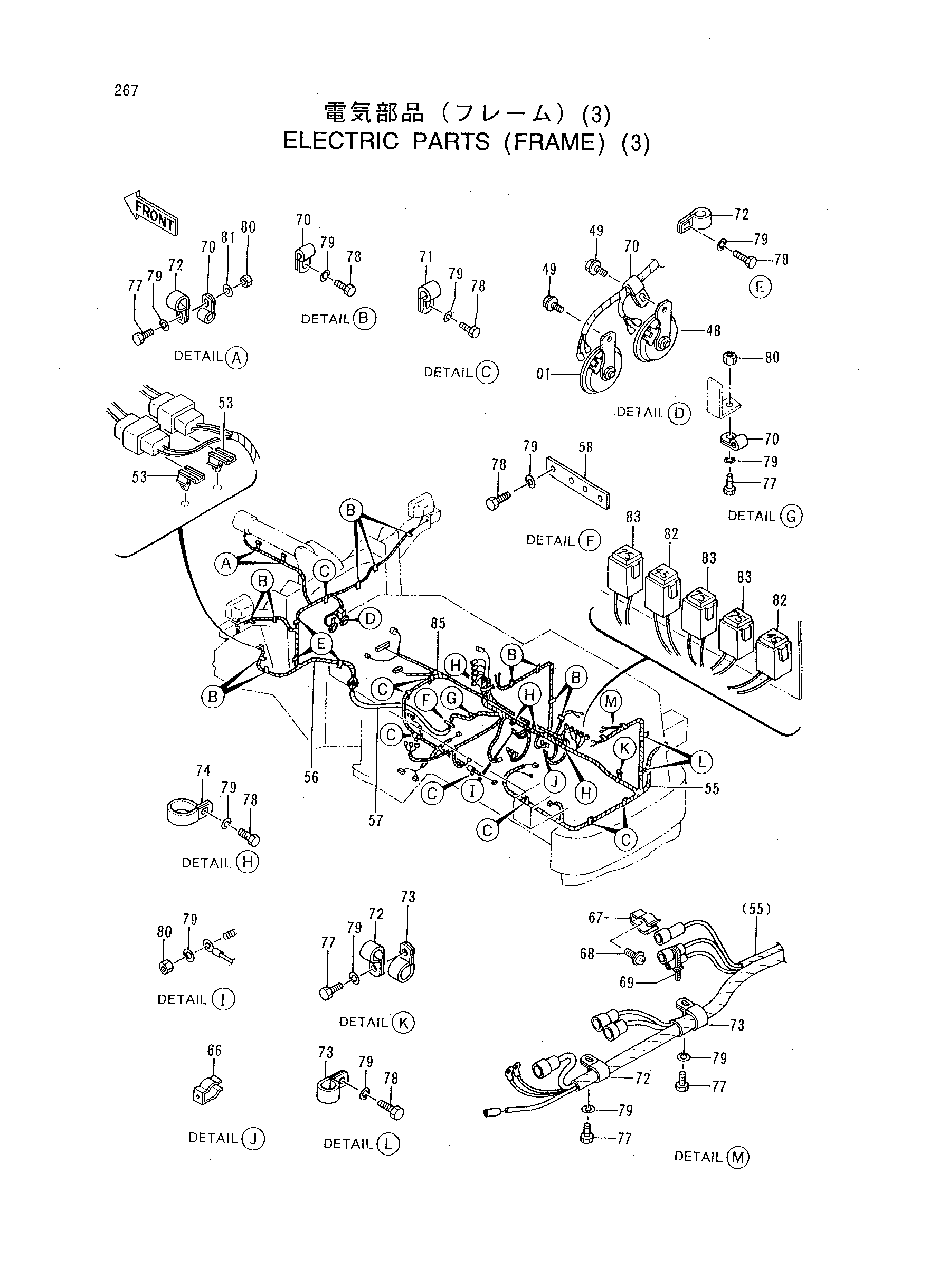

Заводская схема «Электрооборудование (рама)(3)» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190705 | Звуковой сигнал | 1 |
| 48 | 4191499 | Звуковой сигнал | 1 |
| 49 | J020825 | Болт с шайбой | 2 |
| 53 | 4337291 | Зажим | 2 |
| 55 | 0001800 замена: 0001934 | Жгут проводов | 1 |
| 55 | 0001934 | Жгут проводов | 1 |
| 56 | 2034524 замена: 2037854 | Жгут проводов | 1 |
| 56 | 2037854 | Жгут проводов | 1 |
| 57 | 3063205 | Жгут проводов | 1 |
| 58 | 4328059 | Кронштейн | 1 |
| 66 | 4243527 | Кронштейн | 1 |
| 67 | 4243526 | Кронштейн | 5 |
| 68 | J450612 | Винт с шайбой | 5 |
| 69 | 4055312 | Ленточный зажим | 1 |
| 70 | 4190261 | Зажим | 15 |
| 71 | 4190253 | Зажим | 8 |
| 72 | 4190274 | Зажим | 8 |
| 73 | 4190263 | Зажим | 4 |
| 74 | 4190264 | Зажим | 5 |
| 77 | J901025 | Болт | 12 |
| 78 | J901016 | Болт | 26 |
| 79 | A590910 | Пружинная шайба | 41 |
| 80 | J950010 | Гайка | 4 |
| 81 | A590110 | Плоская шайба | 2 |
| 82 | 4315323 | Фусибле-линк | 2 |
| 83 | 4315324 | Фусибле-линк | 3 |
| 85 | 2034525 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
