Крышка двигателя (7) <70SSS> — HITACHI LX70SSS-2C

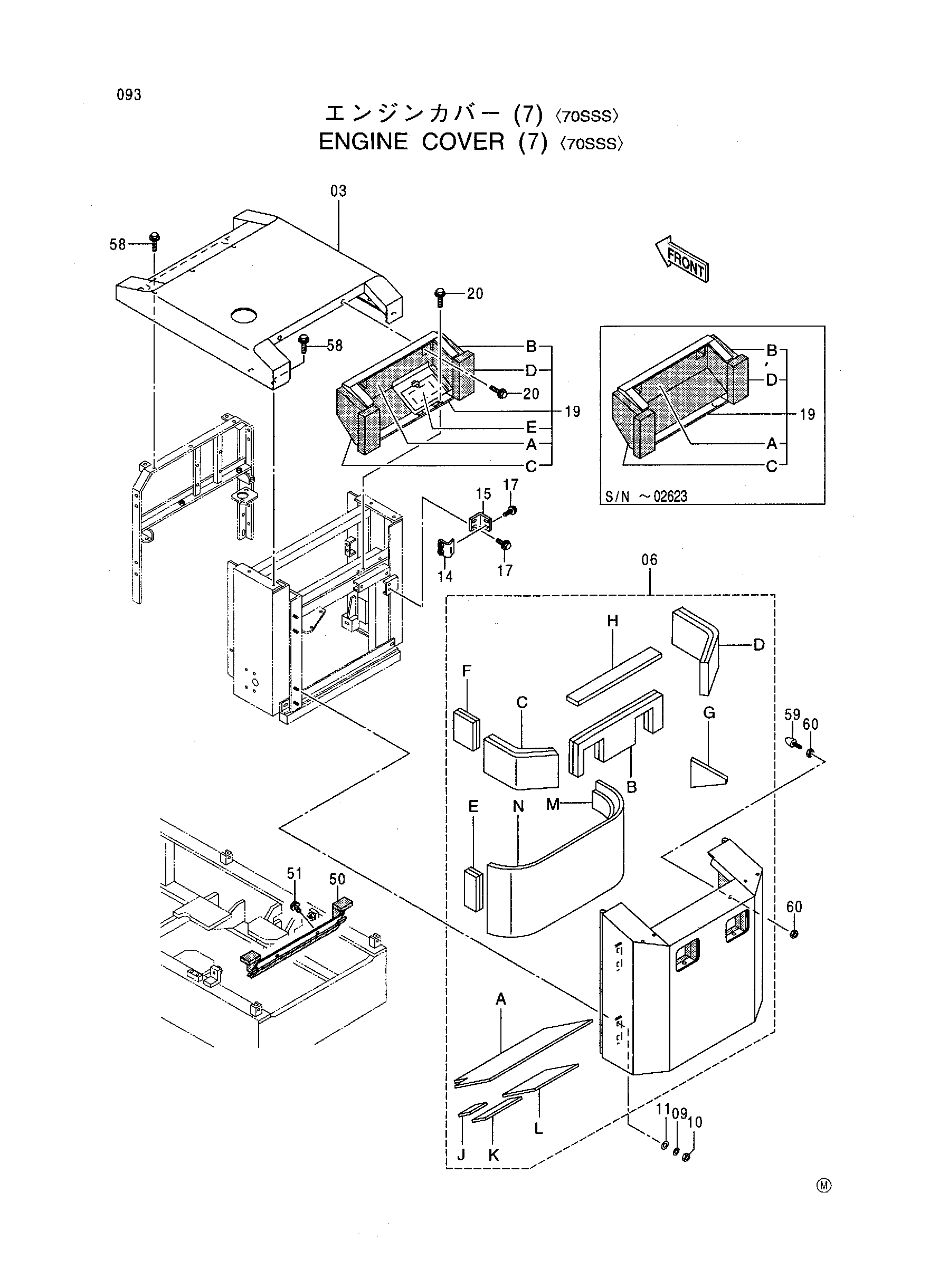

Заводская схема «Крышка двигателя (7) <70SSS>» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 5004844 | Крышка двигатель | 1 |
| 06 | 5004935 | Воздуховод | 1 |
| 06A | 4395071 | Виброизолятор | 1 |
| 06B | 4395072 | Виброизолятор | 2 |
| 06C | 4395074 | Виброизолятор | 2 |
| 06D | 4395075 | Виброизолятор | 2 |
| 06E | 4395076 | Виброизолятор | 2 |
| 06F | 4395077 | Виброизолятор | 2 |
| 06G | 4395078 | Виброизолятор | 1 |
| 06H | 4395080 | Виброизолятор | 1 |
| 06J | 4395081 | Виброизолятор | 1 |
| 06K | 4395082 | Виброизолятор | 1 |
| 06L | 4395083 | Виброизолятор | 1 |
| 06M | 4395085 | Виброизолятор | 1 |
| 06N | 4395086 | Виброизолятор | 1 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | J950010 | Гайка | 4 |
| 11 | J217083 | Шайба | 4 |
| 14 | 9747110 | Ограничитель | 2 |
| 15 | 4260667 | Кронштейн | 1 |
| 17 | J021230 | Болт с шайбой | 4 |
| 19 | 7031455 замена: 7032664 | Баффле | 1 |
| 19 | 7032664 | Баффле | 1 |
| 19A | 4393774 | Виброизолятор | 1 |
| 19A | 4393777 | Виброизолятор | 1 |
| 19B | 4393830 | Виброизолятор | 2 |
| 19C | 4393832 | Виброизолятор | 2 |
| 19D | 4393834 | Виброизолятор | 2 |
| 19E | 4393835 | Виброизолятор | 1 |
| 20 | J021025 | Болт с шайбой | 4 |
| 50 | 8057468 | Крышка | 1 |
| 51 | J021020 | Болт с шайбой | 2 |
| 58 | J031030 | Болт с шайбой | 7 |
| 59 | 4204586 | Ограничитель | 2 |
| 60 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
