Дифферентиал-локк трубопроводы — HITACHI LX70SSS-2C

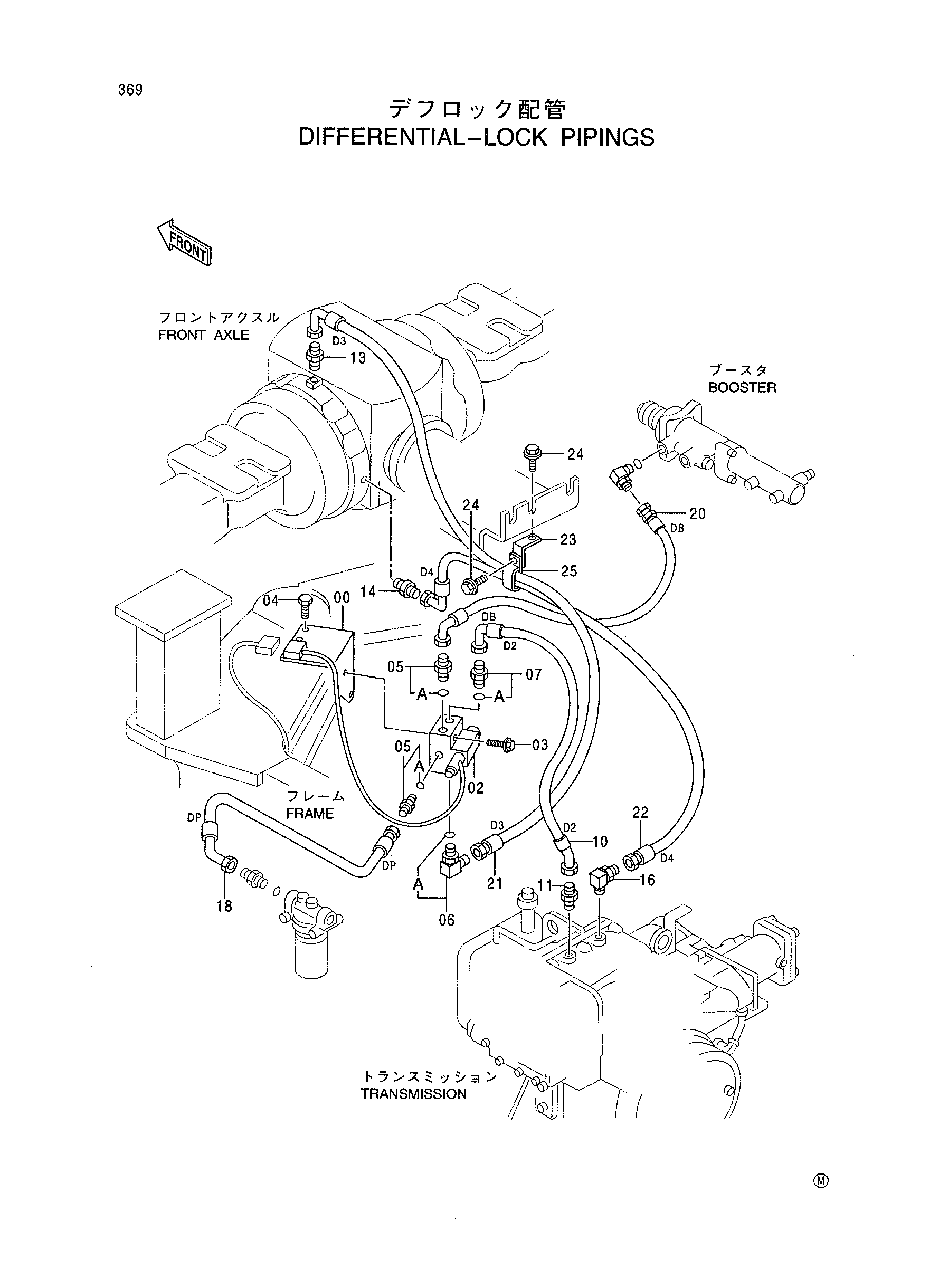

Заводская схема «Дифферентиал-локк трубопроводы» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4337194 | Кронштейн | 1 |
| 02 | 4302673 | Клапан блок | 1 |
| 03 | J010860 | Болт с шайбой | 2 |
| 04 | J011025 | Болт с шайбой | 2 |
| 05 | 4200466 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200465 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4305678 | Нейлоновый шланг | 1 |
| 11 | 4154651 | Адаптер | 1 |
| 13 | 4298812 | Адаптер | 1 |
| 14 | 4215650 | Адаптер | 1 |
| 16 | 4154657 | Угловой штуцер | 1 |
| 18 | 4345420 | Шланг | 1 |
| 20 | 9142693 | Шланг | 1 |
| 21 | 9140802 | Шланг | 1 |
| 22 | 9140804 | Шланг | 1 |
| 23 | 9744282 | Кронштейн | 1 |
| 24 | J021025 | Болт с шайбой | 2 |
| 25 | 4190292 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
