Сиденье (без подвеска) — HITACHI LX70SSS-2C

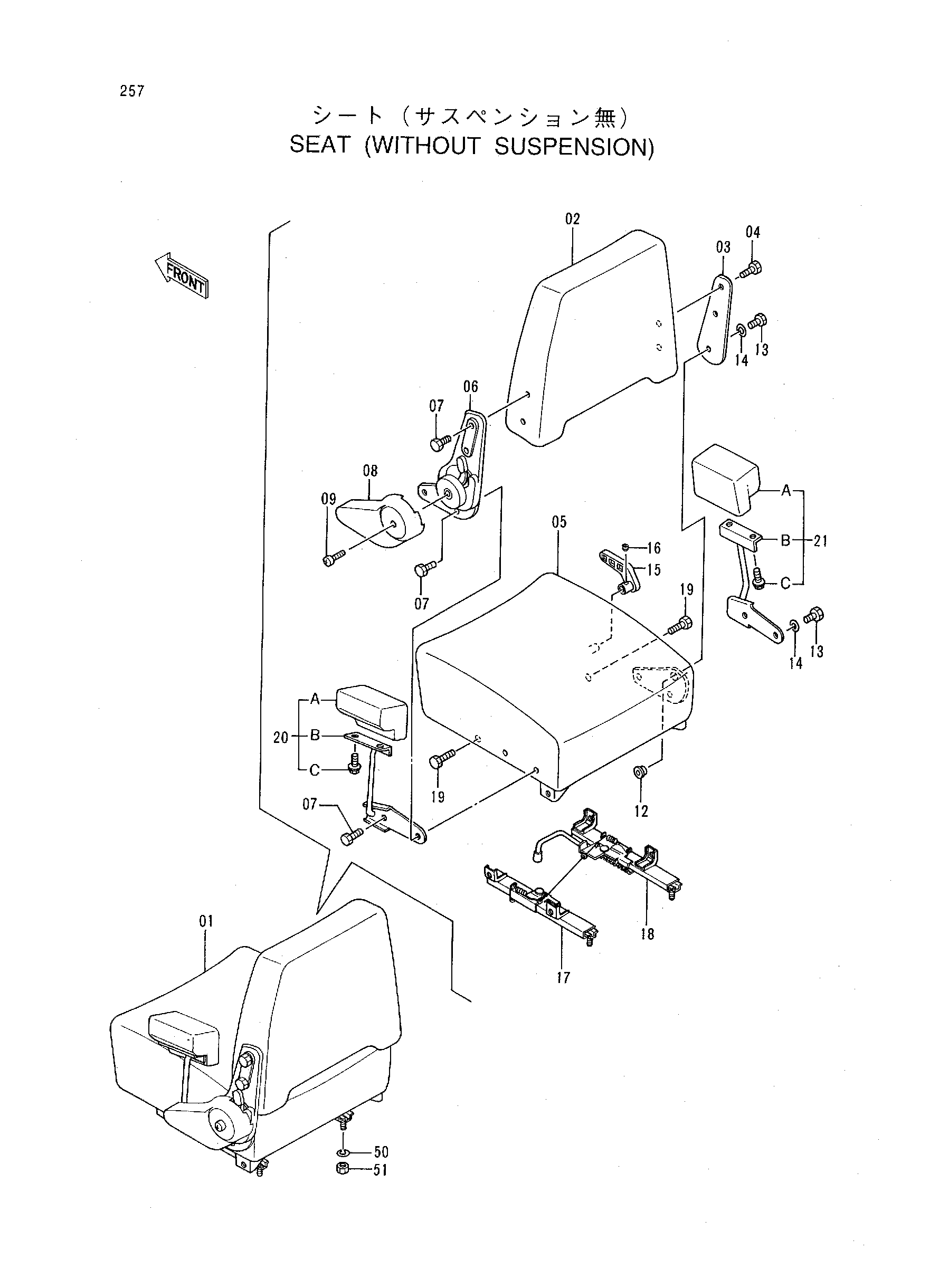

Заводская схема «Сиденье (без подвеска)» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4336529 | Сиденье в сборе | 1 |
| 02 | 4334090 | Амортизатор | 1 |
| 03 | 4328409 | Кронштейн | 1 |
| 04 | 4328613 | Болт | 2 |
| 05 | 4334089 | Амортизатор | 1 |
| 06 | 4328412 | Механизм натяжения | 1 |
| 07 | 4328613 | Болт | 4 |
| 08 | 4328413 | Крышка | 1 |
| 13 | 4328613 | Болт | 2 |
| 15 | 4328416 | Рычаг | 1 |
| 17 | 4328414 | Ползун | 1 |
| 18 | 4328428 | Ползун | 1 |
| 19 | 4328614 | Болт | 4 |
| 20 | 4334091 | Опора рукоять | 1 |
| 20A | 4334088 | Амортизатор | 1 |
| 20B | 4328431 | Левый кронштейн | 1 |
| 20C | J010820 | Болт с шайбой | 2 |
| 21 | 4334092 | Опора рукоять | 1 |
| 21A | 4334088 | Амортизатор | 1 |
| 21B | 4328432 | Правый кронштейн | 1 |
| 21C | J010820 | Болт с шайбой | 2 |
| 50 | A590908 | Пружинная шайба | 4 |
| 51 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
