Тво-сеатер стальной кабина (3) — HITACHI LX70SSS-2C

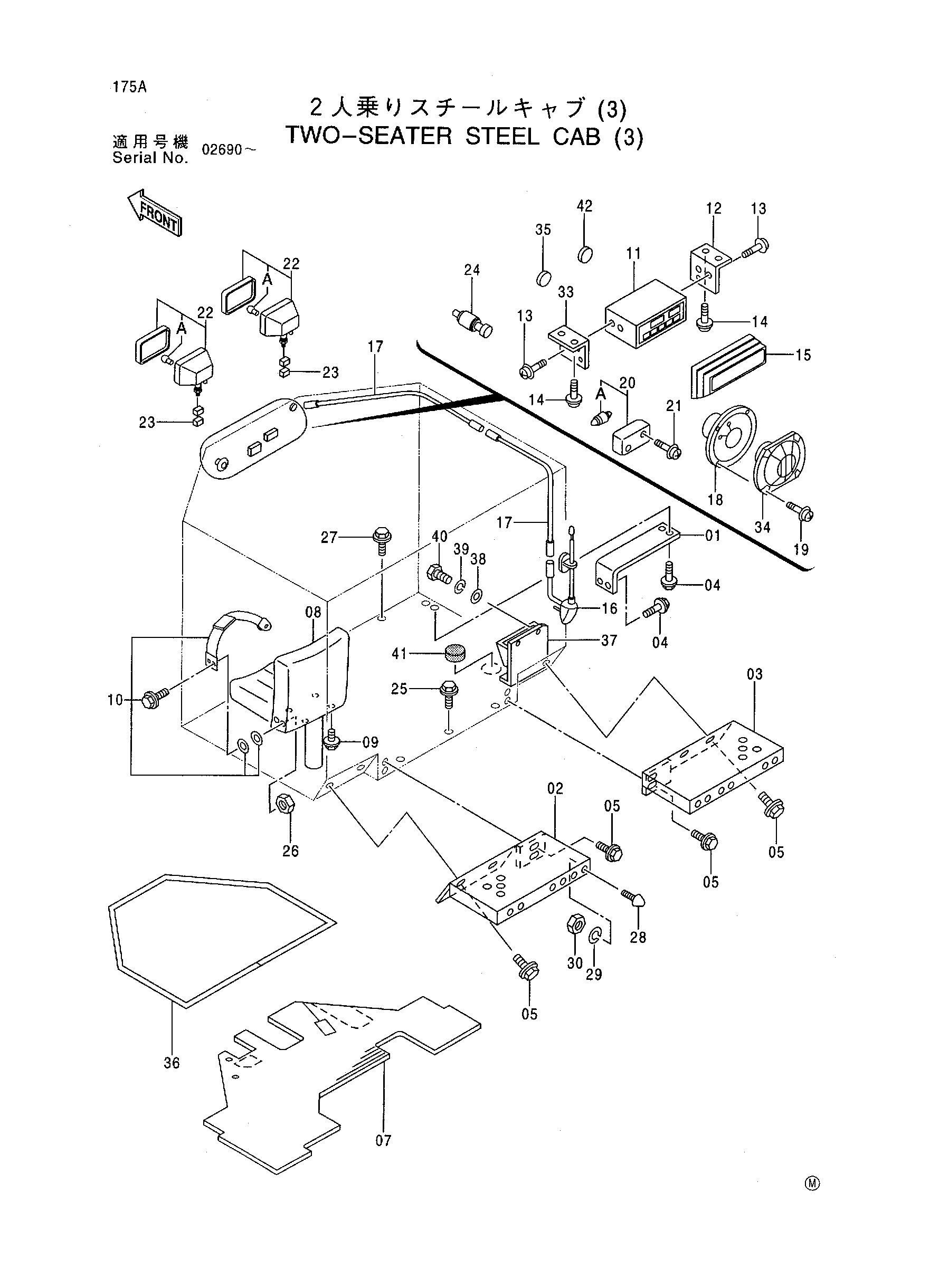

Заводская схема «Тво-сеатер стальной кабина (3)» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060264 | Опора | 2 |
| 02 | 8060161 | Крыло | 1 |
| 03 | 8060165 | Крыло | 1 |
| 04 | J031240 | Болт с шайбой | 8 |
| 05 | J031235 | Болт с шайбой | 8 |
| 07 | 2039487 | Коврик пола | 1 |
| 08 | 4267413 | Сиденье | 1 |
| 09 | J021025 | Болт с шайбой | 4 |
| 10 | 4328964 | Сеат-белт | 1 |
| 11 | 4330320 | Радио | 1 |
| 11 | 4286520 | Радио | 1 |
| 12 | 4340010 | Кронштейн | 1 |
| 12 | 4340012 | Кронштейн | 1 |
| 13 | J460514 | Винт с шайбой | 4 |
| 14 | J450512 | Винт с шайбой | 4 |
| 15 | 3060388 | Фламе | 1 |
| 16 | 4280527 | Антенна | 1 |
| 17 | 4102096 | Питатель | 2 |
| 18 | 4361302 | Динамик | 1 |
| 19 | J670414 | Винт с шайбой | 4 |
| 20 | 4187082 | Плафон кабины | 1 |
| 20A | 4187083 | Лампа | 1 |
| 21 | J450514 | Винт с шайбой | 2 |
| 22 | 4303920 | Фонарь воркинг | 2 |
| 22A | 4285648 | Лампа | 1 |
| 23 | 4331931 | Корпус | 2 |
| 24 | 4184395 | Лигхтер | 1 |
| 25 | J031235 | Болт с шайбой | 10 |
| 26 | 4266154 | Стопорная гайка | 2 |
| 27 | J031285 | Болт с шайбой | 2 |
| 28 | 487195 | Ограничитель | 2 |
| 29 | A590910 | Пружинная шайба | 2 |
| 30 | J952010 | Гайка | 2 |
| 33 | 4340010 | Кронштейн | 1 |
| 33 | 4340014 | Кронштейн | 1 |
| 34 | 4364504 | Решётка | 1 |
| 35 | 4209296 | Резиновая втулка | 1 |
| 36 | 4384657 | Резиновая подушка | 1 |
| 37 | 6016607 | Короб | 1 |
| 38 | A590108 | Плоская шайба | 4 |
| 39 | A590908 | Пружинная шайба | 4 |
| 40 | J900816 | Болт | 4 |
| 41 | 4303610 | Резиновая втулка | 1 |
| 42 | 4236262 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
