Электрооборудование <70SSS> — HITACHI LX70SSS-2C

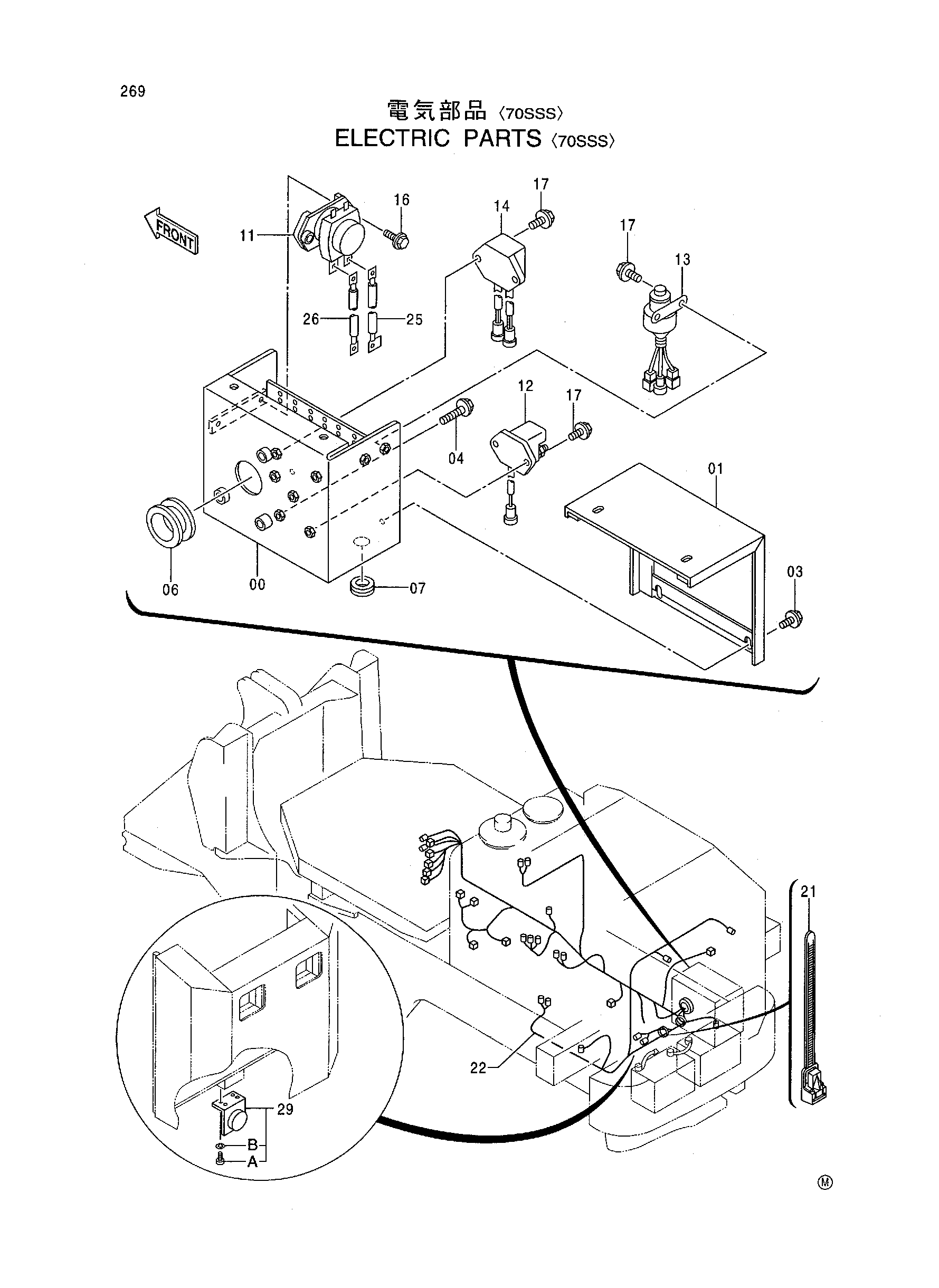

Заводская схема «Электрооборудование <70SSS>» для HITACHI LX70SSS-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030868 | Короб управление | 1 |
| 01 | 8066099 | Крышка | 1 |
| 03 | J031025 | Болт с шайбой | 4 |
| 04 | J031245 | Болт с шайбой | 3 |
| 06 | 4315991 | Резиновая втулка | 1 |
| 07 | 4332539 | Резиновая втулка | 1 |
| 11 | 4168218 | Реле аккумулятор | 1 |
| 12 | 4341985 | Реле защитный | 1 |
| 13 | 4341986 | Реле | 1 |
| 14 | 4341548 | Реле | 1 |
| 16 | J010825 | Болт с шайбой | 2 |
| 17 | J020620 | Болт с шайбой | 6 |
| 21 | 4055311 | Ленточный зажим | 4 |
| 22 | 0002055 | Жгут проводов | 1 |
| 25 | 4370791 | Трос | 1 |
| 26 | 4370788 | Трос | 1 |
| 29 | 4252525 | Сигнализация | 1 |
| 29A | M430520 | Винт | 4 |
| 29B | A590905 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70SSS-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
